康佳LED32F1100CF遭雷击后三无的故障维修

维修迷

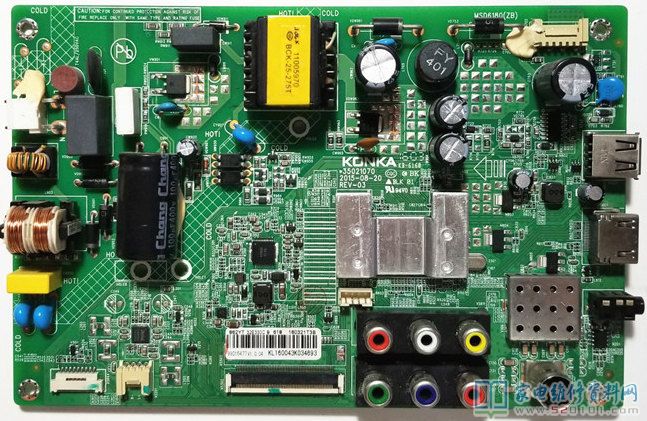

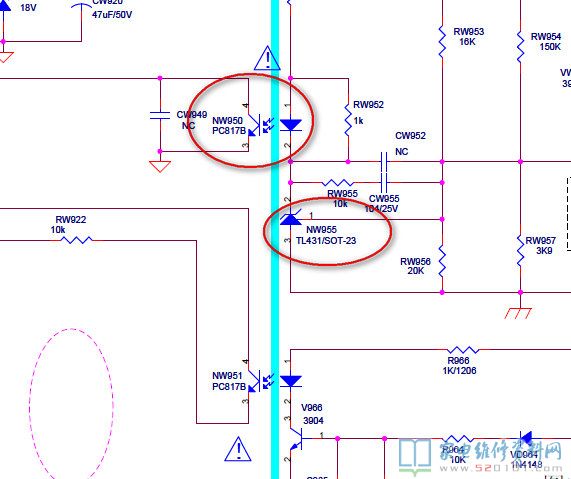

接修一台康佳LED32F1100CF液晶电视（35021070主板），顾客拿来时说雷击后就电视机什么也没有了；在我维修部中，拆开机器后加电，测输出端电源上下电压波动很大，指示灯不亮，断电仔细观察线路板发现NW955开裂，因与NW950光电耦合器相连，于是拆下测量也已损坏，其他元件测量没有发现坏的，焊上贴片434及光耦，上电试机蓝灯亮了，测主芯片供电正常，按待机健显示一切正常。

附：康佳LED32F1100CF液晶电视35021070板电路原理图

康佳LED32F1100CF液晶电视35021070板电路原理图.rar (541.83 KB, 下载次数: 0)

2021-8-15 07:51 上传

点击文件名下载附件
