康佳LED32F1170CF液晶电视灰屏故障的处理过程

维修迷

接修一台康佳LED32F1170CF液晶电视，这台电视是BOE屏，故障现象是灰屏，首先拆机检测，屏VGH、VGL、DVDD等电压全部为0。此机逻辑电路设计在主板上，和屏连接的只是一条很简单的边板再通过软排线跟主板连接。

       拔掉屏线，开机测试主板上VGH、VGL、DVDD等电压全部正常，说明屏有故障了。再用电阻挡测量边板上VON与VOFF之间阻值几乎程短路状态，仔细观察屏上TAB模块并没有烧坏痕迹，怀疑屏玻璃內VGH、VGL电路漏电短路。只能死马当活马医了。决定把屏內VGH电路断开再外飞线解决，玻璃內电路是回天无力了。方法只能是在外接模块和边板上动手术啦，幸好此屏带耳朵。具体过程请看下面的图片。（注意：本操作具有一定的风险性，仅供同行参考）

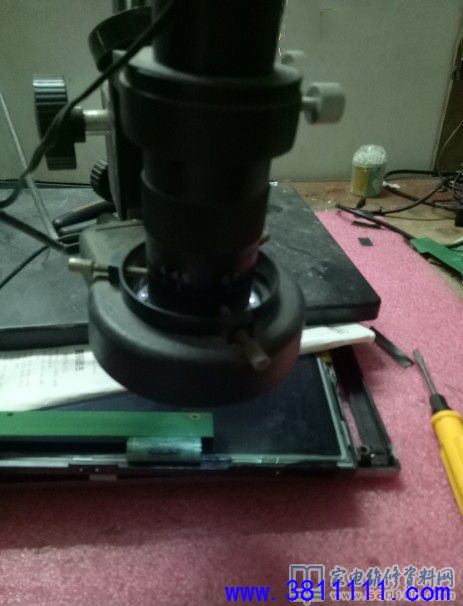

首先，准备工作开始

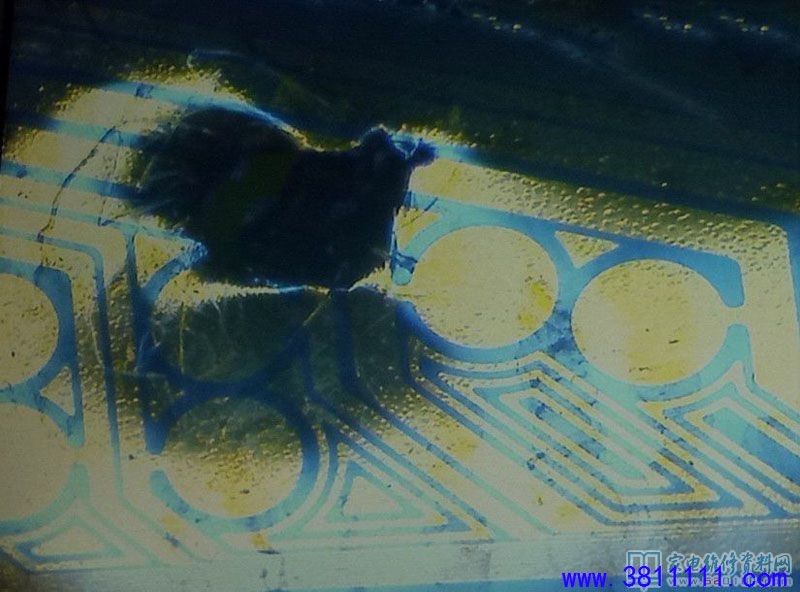

在耳朵上进行微创手术 把通往玻璃的VGH电路切断

再把边板上通往玻璃的VGH电路切断

动作大了点，耳朵上弄断了和VGH电路相邻的两条线，不过花了点功夫还是接好了，最后VGH点飞线完成

下图是关键点与电压示意图
