康佳LC32ES62液晶电视通电不开机的故障检修

维修迷

接修一台康佳LC32ES62液晶电视，其电源板型号为35005534，故障表现为通电红灯亮，随后灭，黑屏。首先检查+5VSB在0V ~ 4V之间波动。电源板空载，5V正常，开机后5V在3V～4V之间波动，怀疑5V带负载能力不足。

       在5V输出端接一只6Ω/5W电阻作假负载，并接发光二极管指示电路（高亮发光二极管串接一只200Ω电阻）。12V输出端用一只12Ω/10W电阻作假负载，两端并接高亮发光二极管串1kΩ电阻；24V输出端用15Ω/35W电阻作假负载，两端并接高亮发光二极管串2.2kΩ电阻（三只发光二极管颜色不同，发光二极管指示电路与假负载组成一体）。通电，指示灯亮度正常，5V正常，说明5V带负载能力正常。NB901(FSCQ0265R)②脚电源供电输入端为15V，正常，说明NB901工作正常。

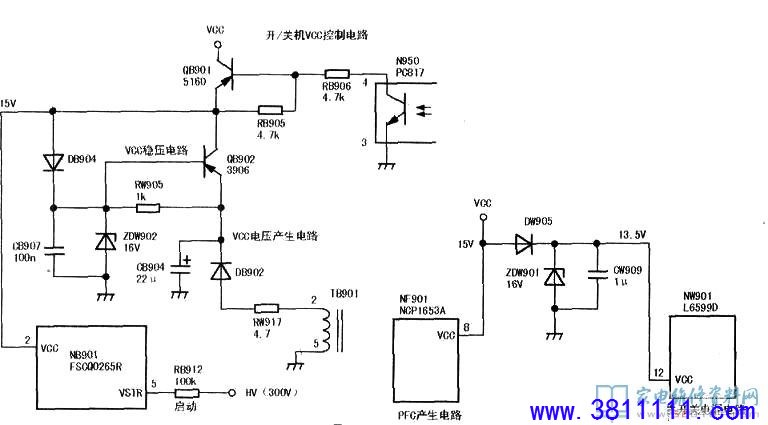

        如下图所示，开机，5V指示灯以1Hz频率闪亮，5V电源几乎无电压。测NB901②脚电压在7V～10V之间波动，但QB901的c极无电压。试将其e极与c极短路，5V指示灯不再闪亮，怀疑VCC电路有漏电或短路故障。在QB901的c极处外加12V电压，12V电源立即下降到5V，证明VCC电路过流。副电源开机后输出的VCC电压一路为PFC电路NF901(NCP1653A)供电，另一路为主开关电源电路(24V和12V电路)NW901(L6599D)供电。断开为NW901供电的线路，在VCC处加12V电压，无异常，说明PFC，电路的NF901正常。
        改在NW901的VCC输入端加12V电压，此时立即下降到5V，查CW909、ZDW901正常，说明NW901的12脚VCC电源输入端对地短路。用R x 1k、R x 100挡测量12脚对地电阻为0Ω，改用R x 1挡测尚有4Ω阻值，所以12V电压能尚存5V，而不是0V。

        焊下损坏的NW901，在PFC输出HV端接50W电烙铁（直流电阻1kΩ）作假负载和发光二极管指示电路（高亮发光二极管串28kQ／10W电阻），开机后400V指示灯亮，有380V电压输出，说明PFC形成电路正常。更换NW901，有12V和24V，故障修复。
