接修一台长虹LED48C2080i液晶电视，故障是开机亮一下整机黑屏，连指示灯也不亮。经过对2合一电源板检修没有发现故障，遂怀疑灯条有异常。查得资料cat4026的17和19脚分别是灯串短路保护和开路保护，两脚经过一个贴片电阻接到一只贴片三极管管基级，经过三极管再到一只光耦进行电源保护。资料上面说的是保护时输出低电平，将17.19脚外的电阻去掉后试机不再出现故障。

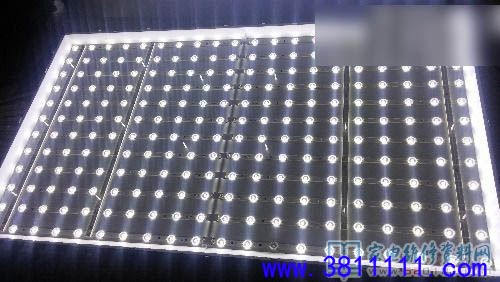

       本着对用户负责的态度决定开屏换灯条，买好灯条过了几天到货了。推掉了两个老电视维修开始拆屏，拆开后发现买的灯条太稀了，原机是48条每条10灯珠分成3串，买的是10条每条5灯珠。测试正常工作电压为124v，还是三串的，买的灯条不能代换原机灯条。经过反复查询找不到原机数据灯条，决定维修灯条。亮灯后如下图所示，就是最下边一个灯珠不亮，测试阻值是正常的，分析是因为灯珠发热后开路引起最后一路灯条整体工作不正常保护，在坏的灯条上面剪一个型号差不多的灯珠并联在此灯珠上面，测此灯珠上电压<3v，发光正常，恢复保护电路，多次试机不再保护，装好面板背壳维修完毕。

       处理方法也许不是根本办法，暂时这样了，发个文章做个标记，以备下次返工查询，技术不足之处，也希望各位高人多多指教。

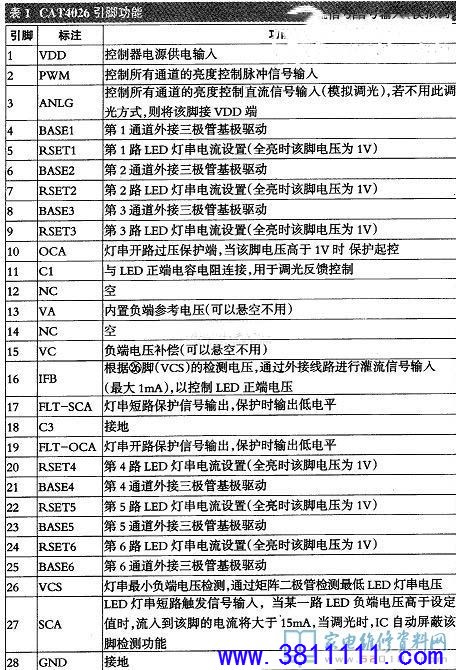

附：CAT4026相关维修资料
