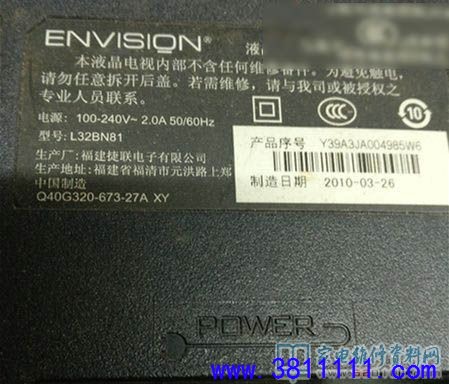

Envision L32BN81液晶电视图像时有时无且花屏的故障维修

维修迷

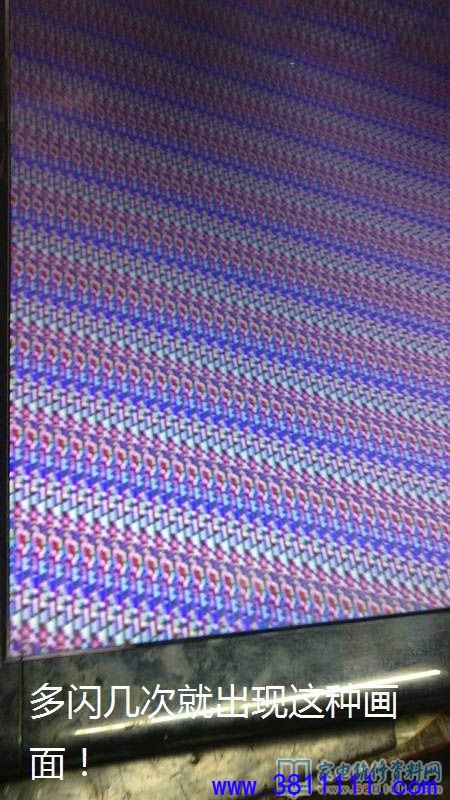

接修一台Envision易美逊L32BN81液晶电视，故障表现是开机播放几分钟就会出现类似“打隔现象，图声时有时无，背光正常。电视观看久了就弹出一种花格（花屏，如下图2所示）出来；从现象看，估计是主板出问题了。

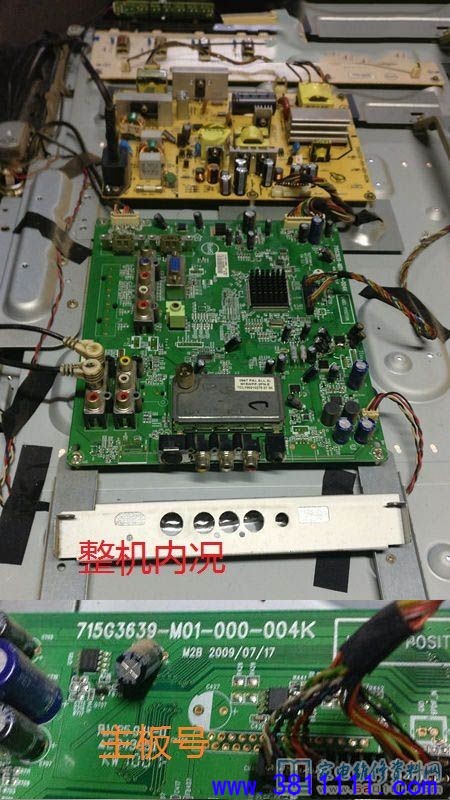

        首先拆盖检测电源板上输出的5V、12V、24V电压都正常，目标就转移到主板上来了。开机等待故障出现时，当测主板上的其中一个稳压块（1.2V）的时候，表针会随着图声打隔时，此电压会一上一下地摆动，手摸此稳压管发热严重，再理电路，前面还有一个3.3V的稳压块，手摸上去更烫手，说明问题就在此处了。

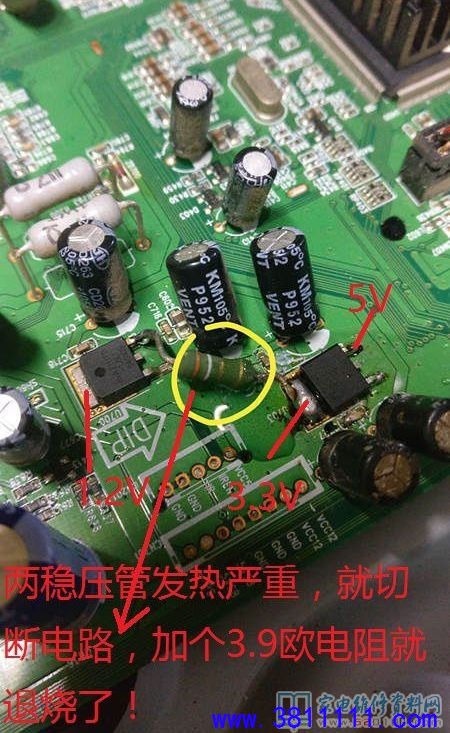

       先代换此3.3V稳压管，开机后，几分钟就发烫，再加散热铝片，看了半个小时左右，故障又出现了，散热片也烫手，说明电流过大引起的。在线测量电路没有存在短路情况，代换了旁边几个滤波电容也无效，就在苦思瞑想之际，切断此两稳压块的连接电路，加个3.9欧的电阻上去。试机后，两稳压管全都不发烫了。连续试机几小时，安然无恙，电视故障修复。

       说明一点，注意不是并联，是串联在两个稳压管之间而已，3.3V稳压管输出电压断开负载测量时有近4V的电压，估计是这个稳压管输出电压、电流过大，引起1.2V稳压管发热过大，从而引起主板保护。加个电阻目的是限流，有些电路串有一个电感，可能也是起到一个缓冲的作用。
       有些朋友可能会说电阻也会过热引起烧坏，其实这没必要担心。我试机时都用手摸过了这些元件，都是在常温状况。我之所以要加个电阻，是参考了很多主板，在稳压管前面有加电阻限流的；有加两个M4二极管限流的，其目的就是防止稳压管过热。
