影逸NE-32F300CN15液晶电视灰屏故障维修

维修迷

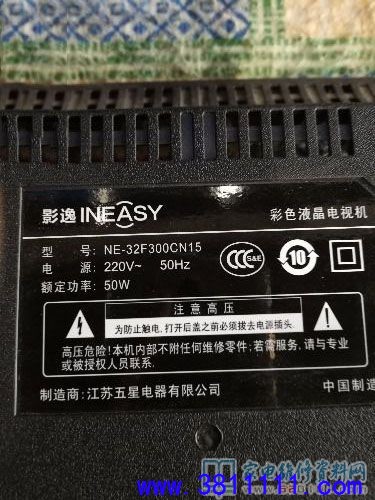

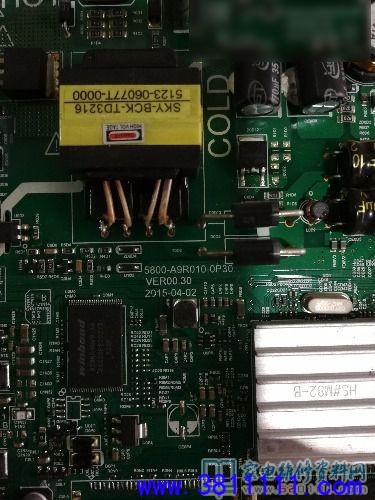

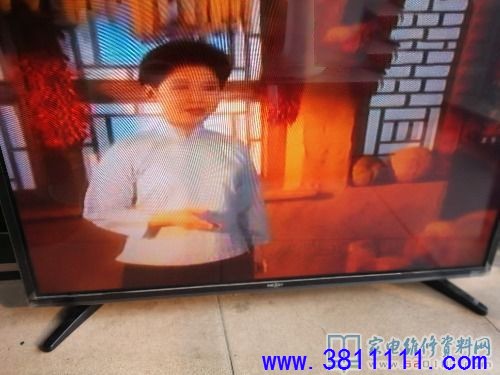

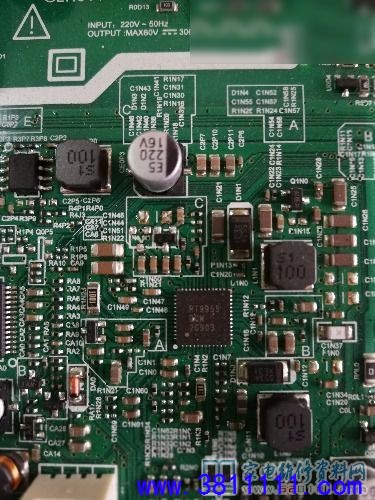

一客户拿来一台江苏五星电器有限公司生产的影逸NE-32F300CN15液晶电视，说电视没有图像有声音。我试了一下，是灰屏故障。顾客走后拆机检修，此机器是三合一主板，没有逻辑板，拆开屏边板仔细检查一下，没有上屏VGH和VGL产生电路，该电路由主板上的9955芯片工作提供，测量该芯片外围电路，除了VGH电压没有，其它电压基本都有。该机VGH电压由芯片39输出，测量和39脚相连的D1N3烧毁，仔细检查发现Q1N0及C1N28短路，换新后试机，图声正常。
