小米L40M2-AA液晶电视自动关机通病故障维修

维修迷

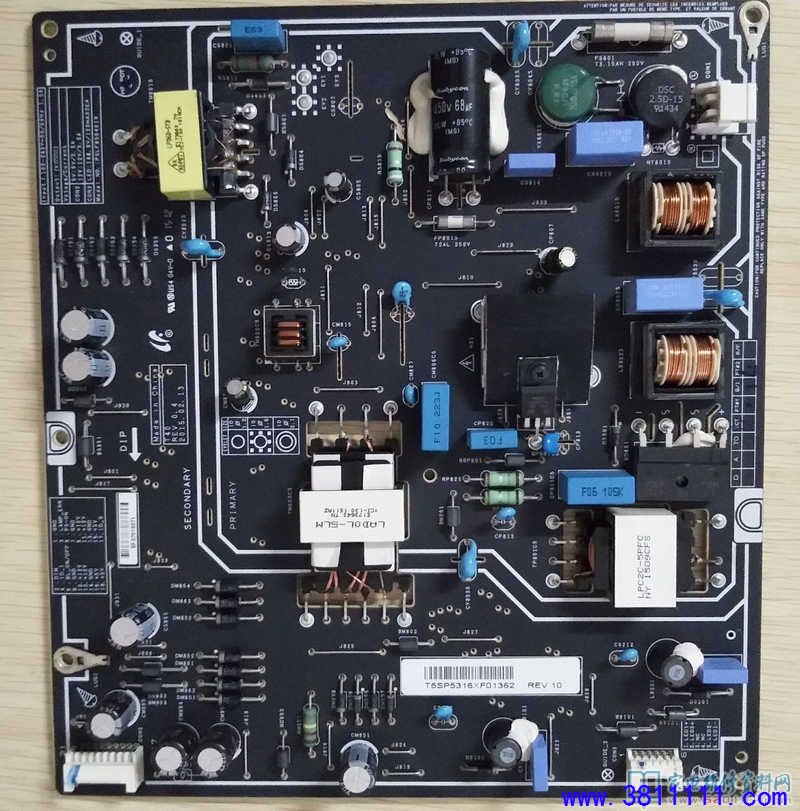

接修一台小米L40M2-AA液晶电视，故障表现是开机显示MI，快进桌面的时候，马上进入待机（负载能力差）。拆开机器，测300V滤波电容电压始终在300V左右，查看电路，是带有PFC功能的。查PFC部分的IC供电在通电时有14V左右，待机无电压，开机也是14V左右。按理由已经达到PFC IC芯片的工作电压了，但是却完全不升压。

       查PFC取样电阻，脱机通电用数字表测取样电阻R834-837的在路电压（两脚），发现R834两端电压为15V，其它三个即为80几V左右。焊下R834，小心清理底下红胶和电阻体红胶，装上实测四个电阻均为60几V，装回电源板，开机PFC升为380V，图像正常。检修结束。

       这个电源板的PFC有个特别的地方就是取样电压异常时PFC电压完全不升，而一般的PFC电路取样有问题也会升一点点，所以维修走了些弯路，特发此文与大家共享。
