用飞线法维修AUO友达T315XW02白屏故障

维修迷

接修一台AOC冠捷32寸电视，故障表现为开机背光正常，白光看不见噪点，有无信号字样，图像失真严重。拆开机器，判断为VGH电压没有加载到右边的COF芯片上，经过实测，飞线方法如图，飞线后图像正常。

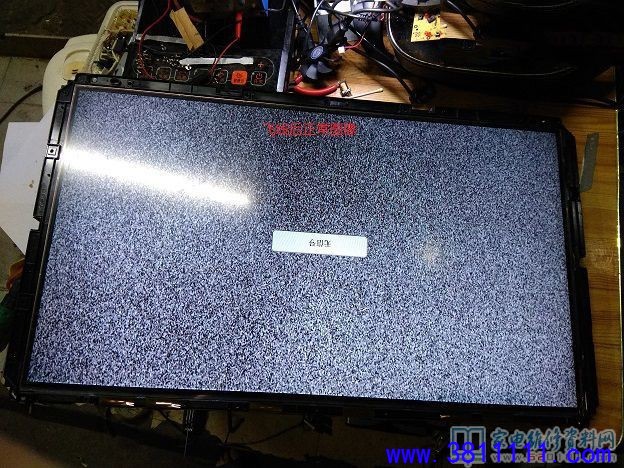

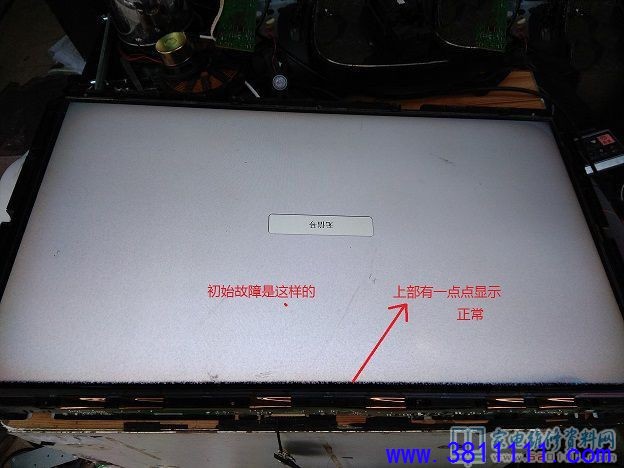

故障现象如下图所示

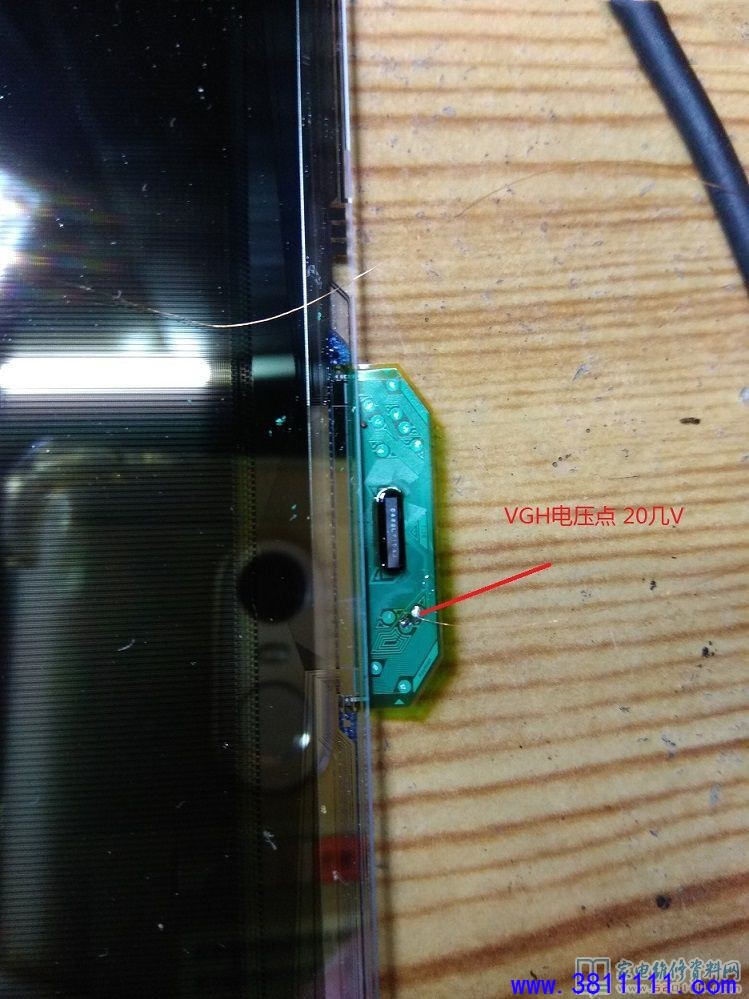

边板飞线点（因为没有资料，不确定哪一个点是VGH，防止飞错损坏。所以串10K电阻。一般来说，VGH经过10K压降后仍然可以驱动。这个电压点开路后一般是负压1-4V或者正压1-3V且不固定）

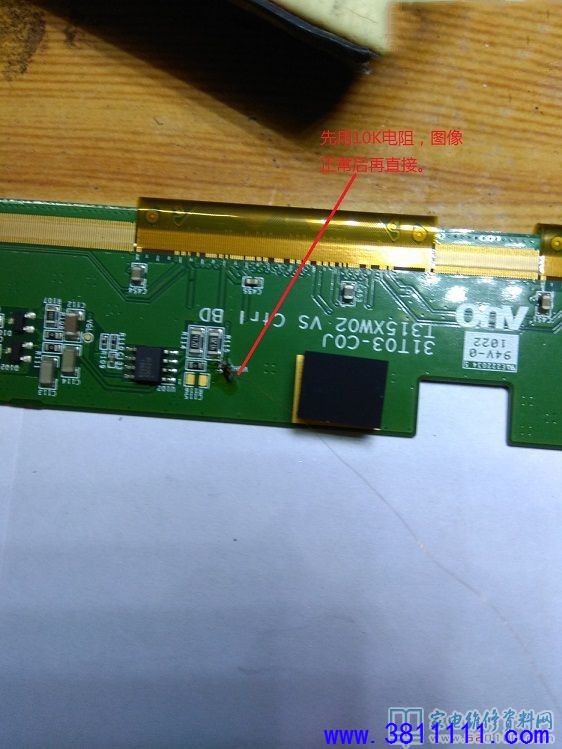

COF飞线点

修好后
