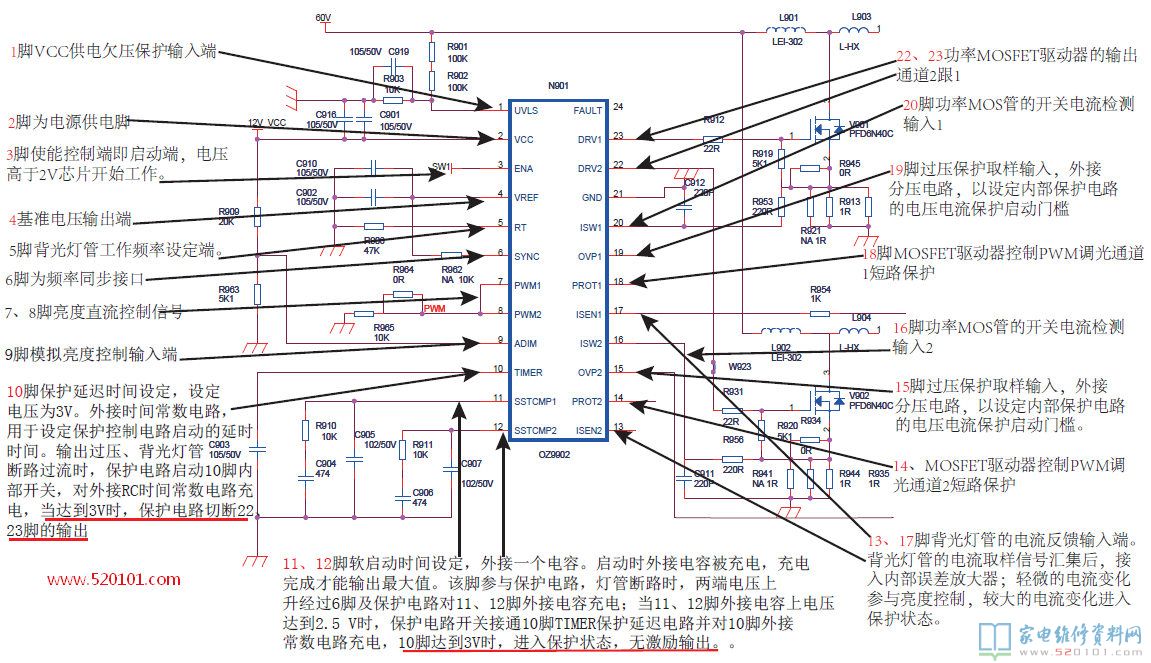

本文维修资料中的集成电路数据为数字表FLUKE 115C所测，下图中标有红引脚为出现故障时检测重点，望同行们注意，特意发上来提供大家参考。
详细测试数据如下所示 1脚 5.77V
2脚 12.02V
3脚 3.10V
4脚 4.96V
5脚 0.99V
6脚 0 V
7脚 2.3V
9脚 2.42V
8脚 2.3V
10脚 0V
11脚 1.87V
12脚 1.95V
13脚 0.2V
14脚 8.34V
15脚 1.69V
16脚 0V
17脚 0.2V
18脚 8.34V
19脚 1.67V
20脚 0V
21脚 地
22脚 3.68V
23脚 3.68V
24脚 空
|
