乐视Letv S40 Air液晶电视灰屏故障维修

维修迷

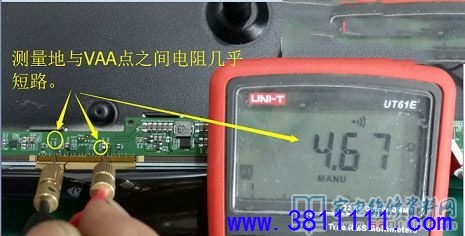

一顾客送来一台乐视40寸液晶彩电，故障表现为背光亮，伴音正常，就是灰屏。为了拆开这机子还特意买了一套内六角，也不知道厂家怎么想的，非要这么麻烦   灰屏一般原因都是逻辑板与屏的故障，所以首先测量逻辑板工作电压，屏供电12V正常。其他VGH,VGL,VAA,电压都没有，手摸DC-DC电源芯片也不觉得发烫，随即用万用表分别测量了他们之间对地的阻值，当测量到vaa点时万用表发出蜂鸣声，说明这VAA电压短路。

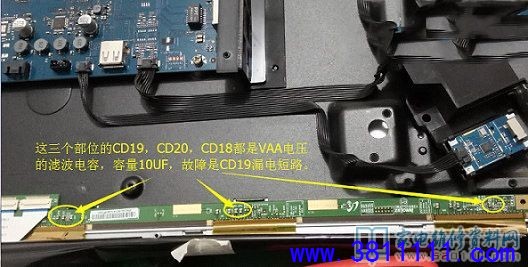

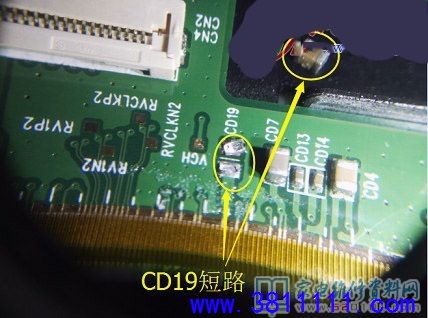

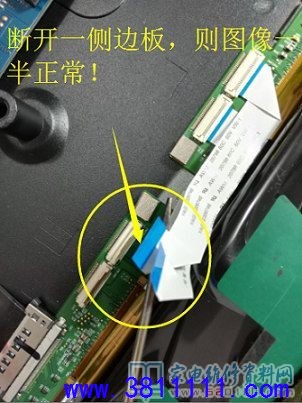

      故障此时已经变得明朗，为了进一步判断故障点，断开逻辑板左边板与右边板的排线，开机，这时图像出现一半正常，而另一半为竖线。说明故障就在断开的边板或屏。在边板上查出三处VAA电压外围都有电容滤波，分别是CD19 ,CD20，CD18，逐个拆下测量，发现CD19严重短路。此时心中已经激动不已 难题终于攻克！换新电容，VAA电压恢复17V，彩电正常。
