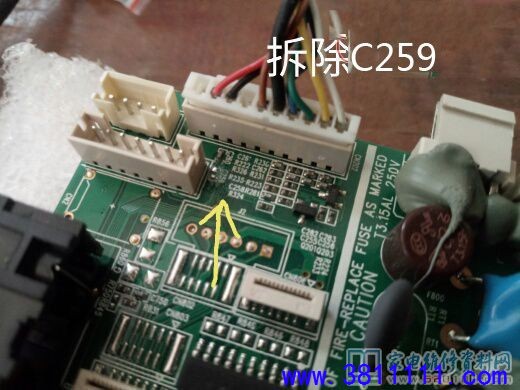

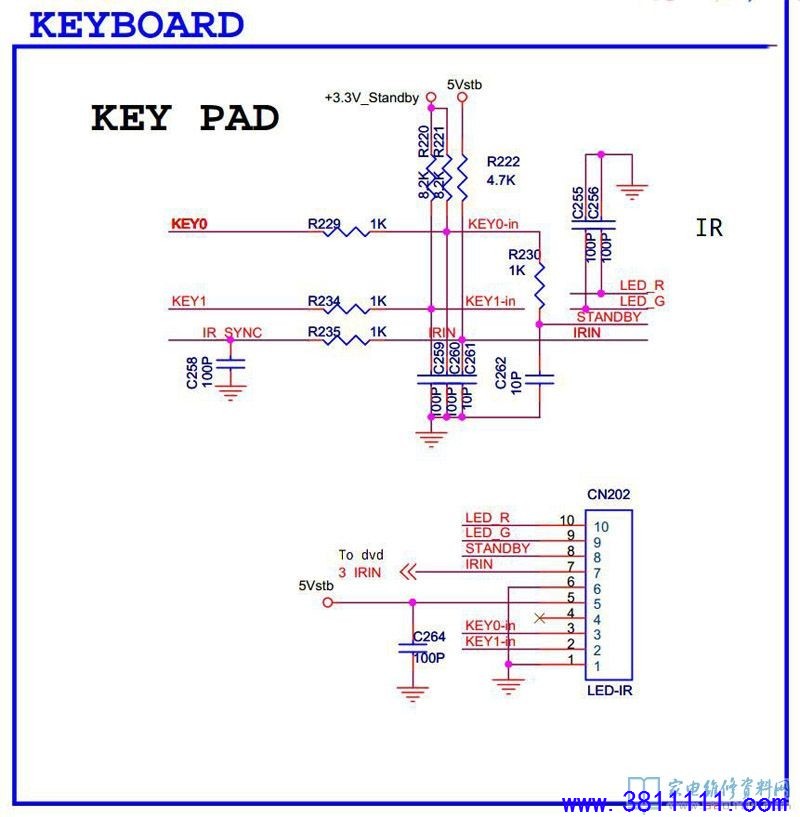

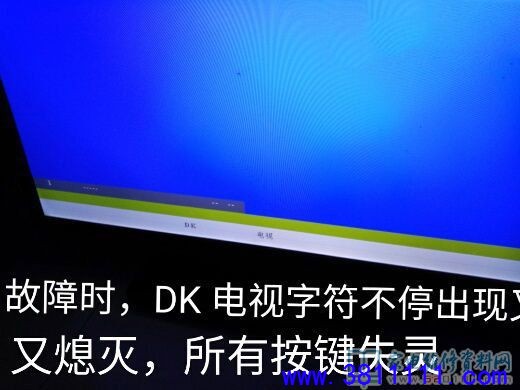

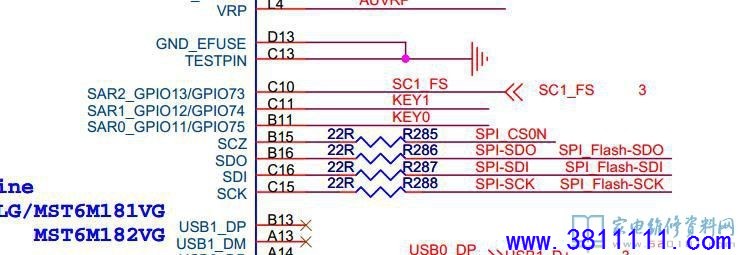

前一段时间接修一客户送来的一台TCL LE32E1600液晶电视，故障表现开机能启动，有声音，有显示，“DK 电视”字符不停出现又熄灭，所有按键失灵，据反应，该机闲值一年左右，再开机就是这样的（如下图所示）。开始以为数据问题，找到个数据刷后故障依旧。 查找图纸，找到按键电路部分，如下图所示。 发现按键部分电路并不复杂，不按任何按键是，测量R220－R229的+3.3V－key0-in－key0处电压都是3.26V，测量R221－R234的+3.3V－key1-in－key1处电压分别是3.26V－2.44V－2.34V，要排除是不是按键本身故障，逐把插座CN202去掉，不接指示灯IR按键板，再测电压还是一样不变。 怀疑C259故障，将其拆除，故障不变。 与R221－R234相连的除了主控芯片MST6M182VG-LF-Z1，没别了，故判定主控芯片MST6M182VG-LF-Z1坏了，该芯片BGA锡珠焊接，由于这是小镇，本店没有BGA设备，本想放弃换芯片，直接换板，后来想想不甘心，在某宝找到了芯片，询问是带锡珠了，不用植锡珠，可以用自己的热风枪试试，只买一个芯片装上，不成功再换板子。

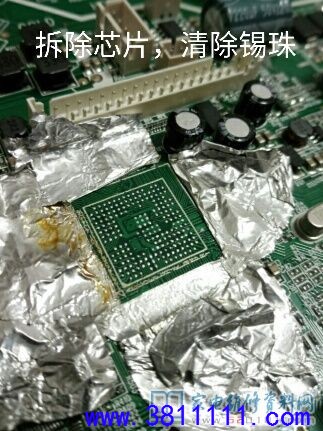

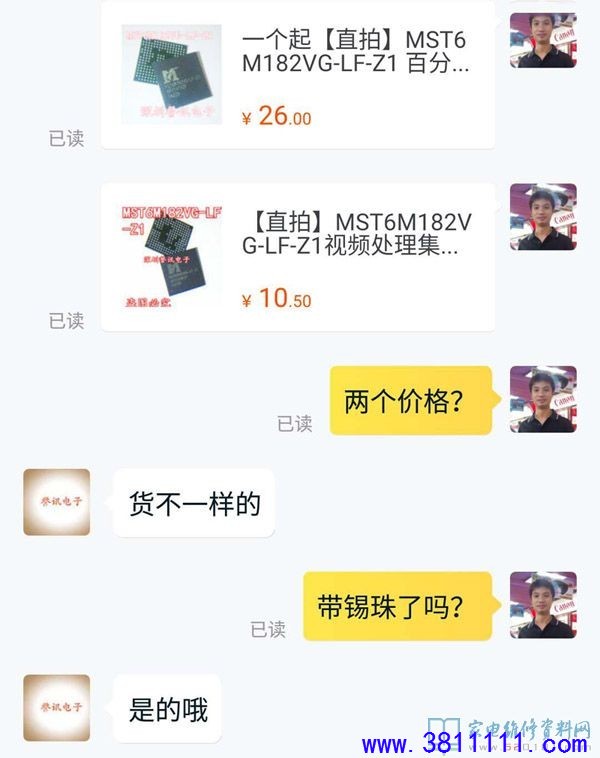

四边贴上锡纸上焊膏，风枪温度先180，风力3到4档，大范围加热板子，两分钟后，温度350，对着芯片吹，边吹边动芯片，芯片可动后小心地用镊子挟起，清理主板和芯片上的焊盘，发现芯片上掉了三个点，庆幸的是板子上的完好无损。 在某宝找到了芯片，一个店就有两个价格的，一个13元，一个26元，果断选26元的。 拿到芯片后开始工作，板子上的焊盘再重新清理一遍，在板子上涂上焊膏，将芯片对准四周边线，和拆时差不多，风枪温度先180，风力3到4档，大范围加热板子，两分钟后，温度350，对着芯片吹，边吹边动芯片，注意动作不宜边大，两分钟左右，收起几枪，让板子自然降温。 等板子降温后试机，好了，心中狂喜，正常亮机，接口正常，按键功能正常。
本位维修总结：该机闲值后受潮，开机后芯片击穿。最后附上图纸和数据
|
