TCL L32P21BD液晶电视黑屏故障维修

维修迷

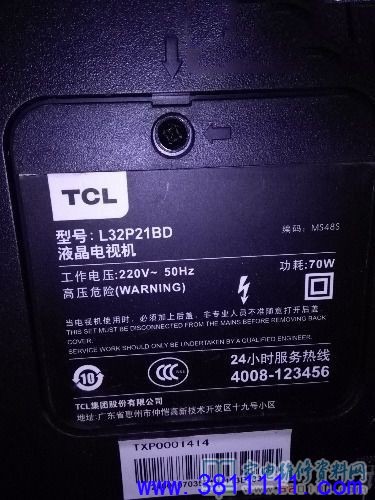

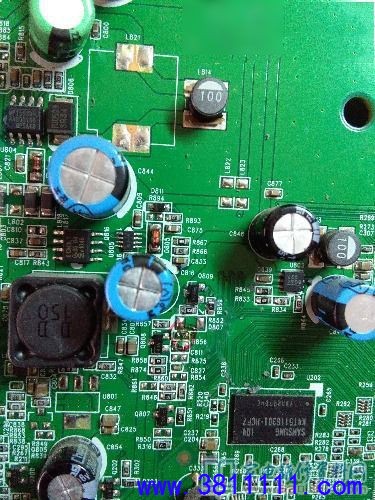

接修一台TCL L32P21BD液晶电视，故障表现为黑屏，但是有伴音，拆机检查5V、24V正常，开机电压和背光电压正常3V多，背光不亮，检查背光调节电压没有，用背光检测仪测试灯条亮，没有亮度调节电压证明是主板毛病，找到MS48S主板图纸，131脚就是亮度调节输出有3.3V正常，再往前寻找Q809基极没电压，它的电压是Q808经R856过来的，Q808集电极有5V，检查R856已开路，换上22K电阻，开机久违的画面出来了。
