TCL L32V6200DEG液晶电视黑屏有声故障维修

电脑维修

接修一台TCL L32V6200DEG黑屏有声，用手电照屏幕，可以看到隐约的图像。拆机，发现背光驱动电路做在逻辑板上。检测，发现一对驱动管与整流二极管都击穿了，两只小阻值电阻也变大了，还不知道两只贴片集成电路L302-1F和G1564是否损坏，用LED灯恒流驱动电路（80mA）测试灯条，没有问题。

      考虑修复背光驱动电路比较麻烦，并且可靠性也不一定高，还不如购买现成的驱动电路板。
      几天后，货到了，只有电路板，没有连接线。剪断原来的24V供电、G、DIM、ADJ几根线，焊接到新板上，又将4组灯条并联接到电压输出端，通电开机，测量灯条电压为55V，电流为350mA。焊下一只1Ω的限流电阻，测量电流为200mA，不知道原来灯条的电流是多少，但是电流小一点应该耐用一些，观察图像的亮度还比较满意。

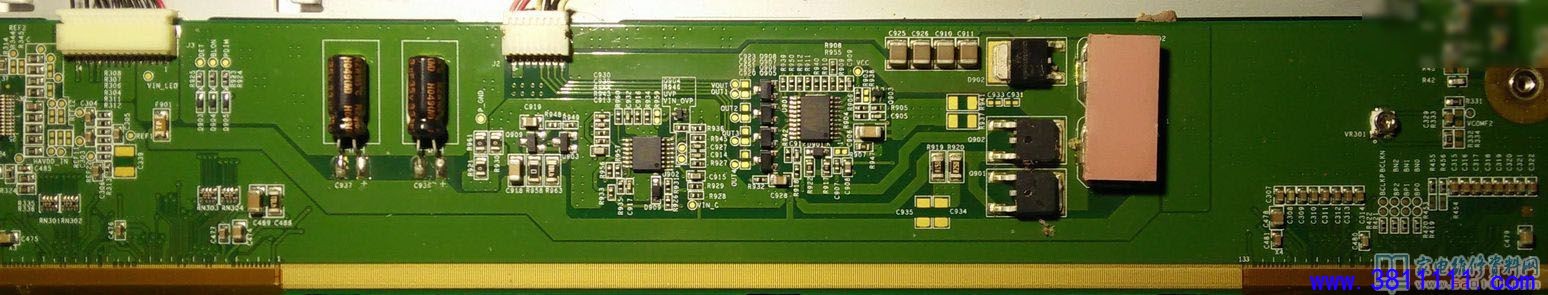

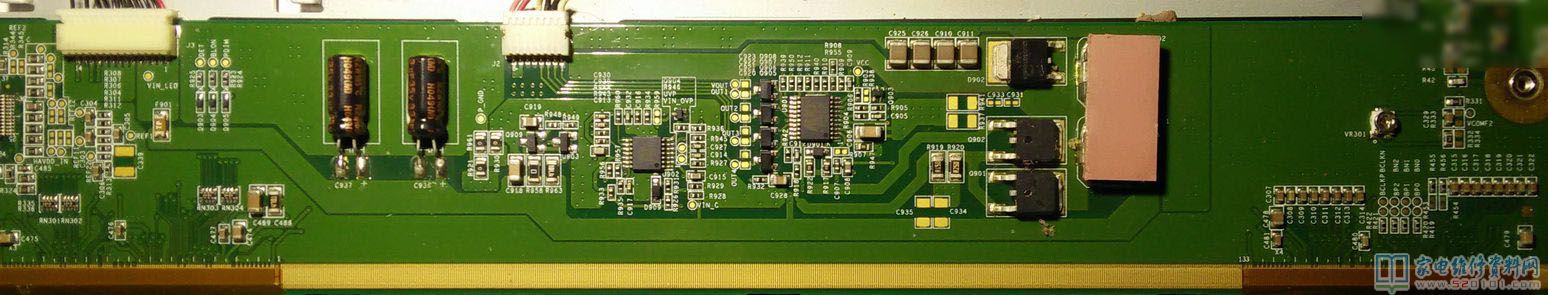

      新驱动电路板用强力磁铁吸附在屏幕保护铁罩上，如下图所示。

       试机时图像如下。
