接修一台海尔液晶电视L37A11-AK液晶电视，用户反映通电过一会才能开机，屏幕左右一半正常一半花屏，放置两个月后彻底不开机（红灯亮）；只要求修开机就行，花屏可以不修。二话不说拆后盖，卸电源板，找到STB 5V滤波电容连同另一只鼓包了的电容一并更换，通电立刻开机。

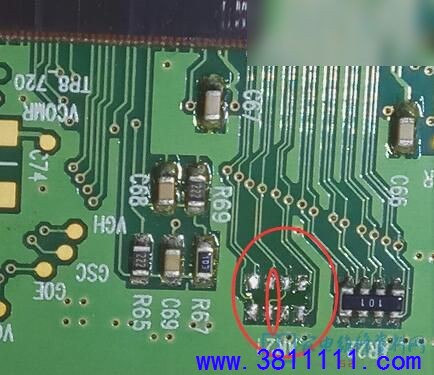

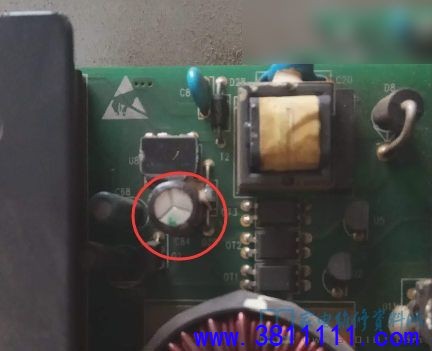

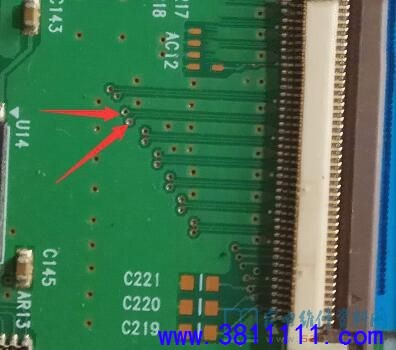

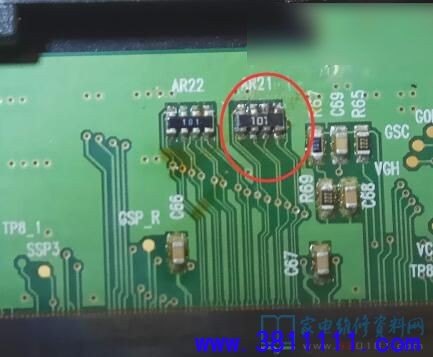

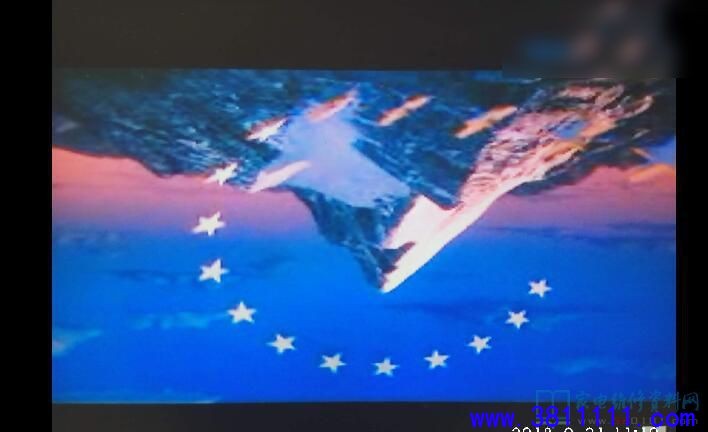

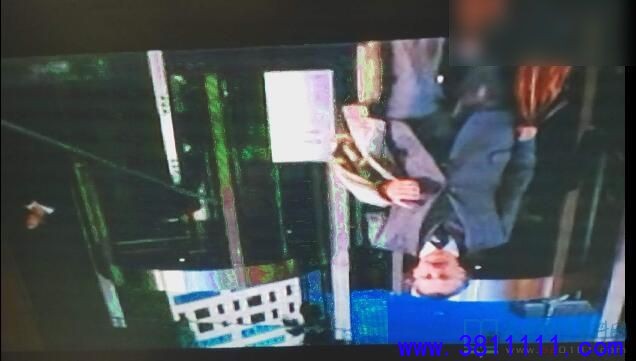

但是问题来了，屏幕背光闪烁。24V实测只有21V，直接换掉24V滤波电容开机一看故障还是照旧。问题肯定是24V电源问题，继续检查，发现PFC电压只有320V，PFC芯片L6562 8脚只有8.4V感觉严重偏低。找到此路电源滤波电容外观正常但还是换掉开机24V正常了。再测L6562 8脚电压为13.5V，就是它造成本次故障的原因，更换后继续解决花屏的问题，如下图所示: 接下来处理花屏故障 测量每对差分信号线之间的阻值，正常为100欧左右（为什么？看到最后就明白了） 左数第二对阻值为1.83K，其他都在96--103欧之间，显然这一组有问题，擦洗屏线无效于是拆掉灯箱铁框。检查边板如图101排阻有一个阻值为1.83K 更换开机完美修复
|
