创维50E510E液晶电视自动重启的故障维修

维修迷

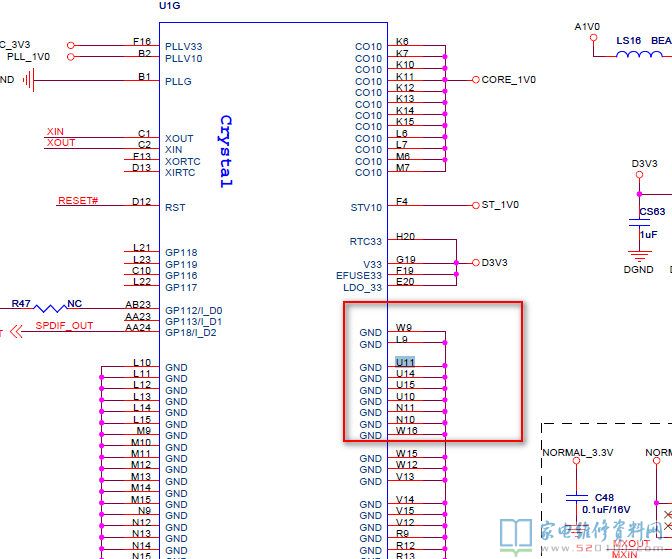

接修一台创维50E510E液晶电视，机芯是8R93（5800-ASR930-OP20），故障表现是自动重启，拆开机器，用万用表测量主芯片的供电、总线、复位、晶振都正常。检查DDR内存与主芯片cpu之间的排阻正常。更换cpu，故障依旧。用u盘无法升级主程序，烧写引导程序也无济于事。该机的u11、u12是软件处理DDR，U9、u10是图像处理DDR。如图所示，更换u11、u12后试机，故障排除。

附：创维50E510E液晶电视（8R93机芯）电路原理图

创维50E510E液晶电视（8R93机芯）电路原理图.pdf (474.35 KB, 下载次数: 0)
