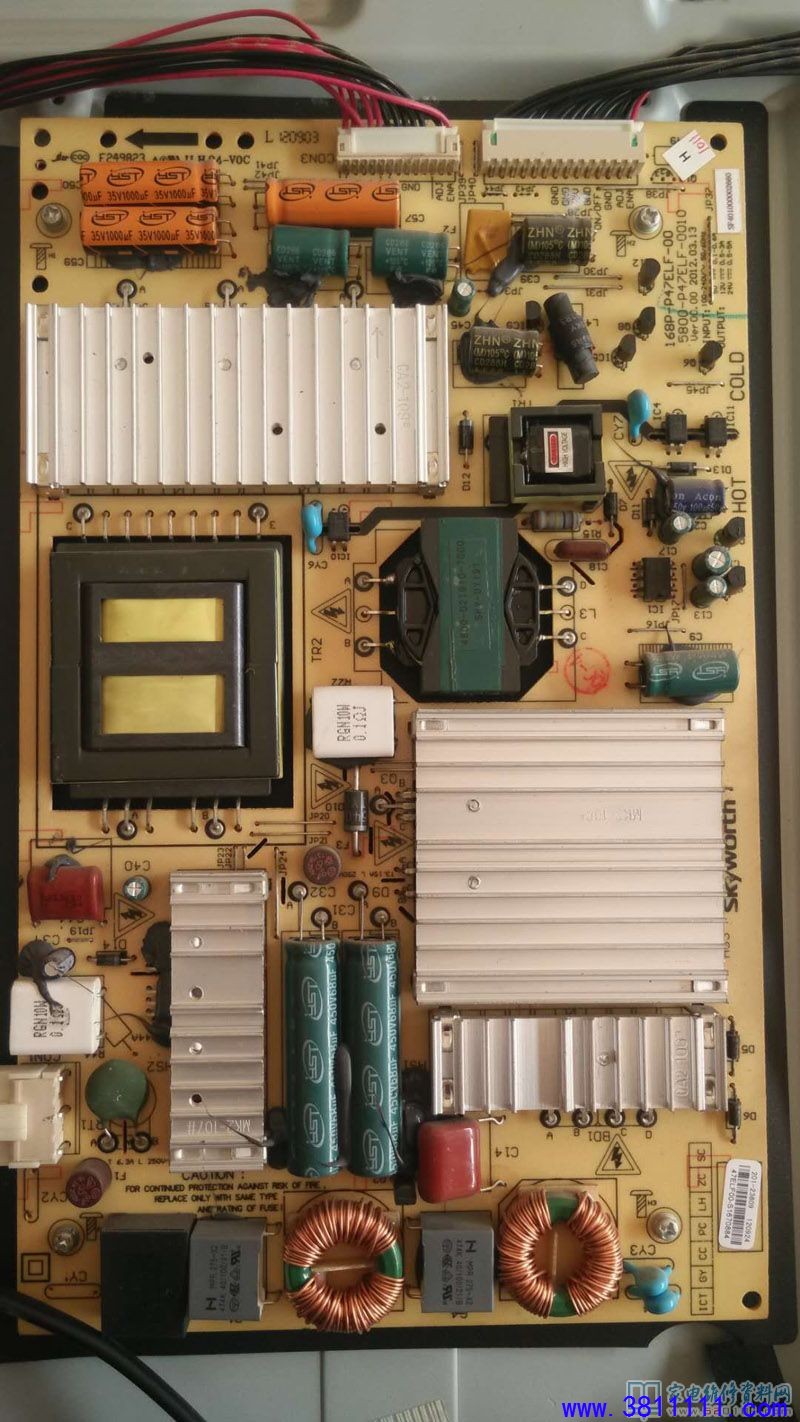

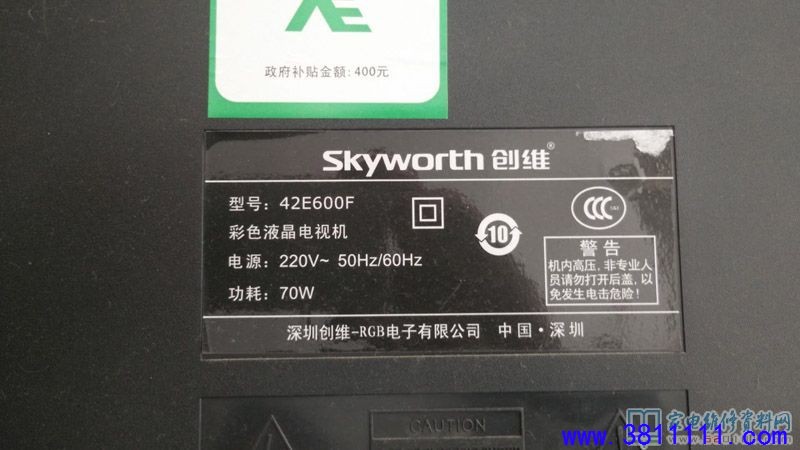

接修一台创维42E600F液晶电视，此机开机后，屏先亮一下，然下过个8-10秒才正式开机。正式开机后，屏幕闪烁几下，背光黑，客户反映有时观看5-10多分钟自动黑屏。先测试电路板电源5V，12V，24V均正常。

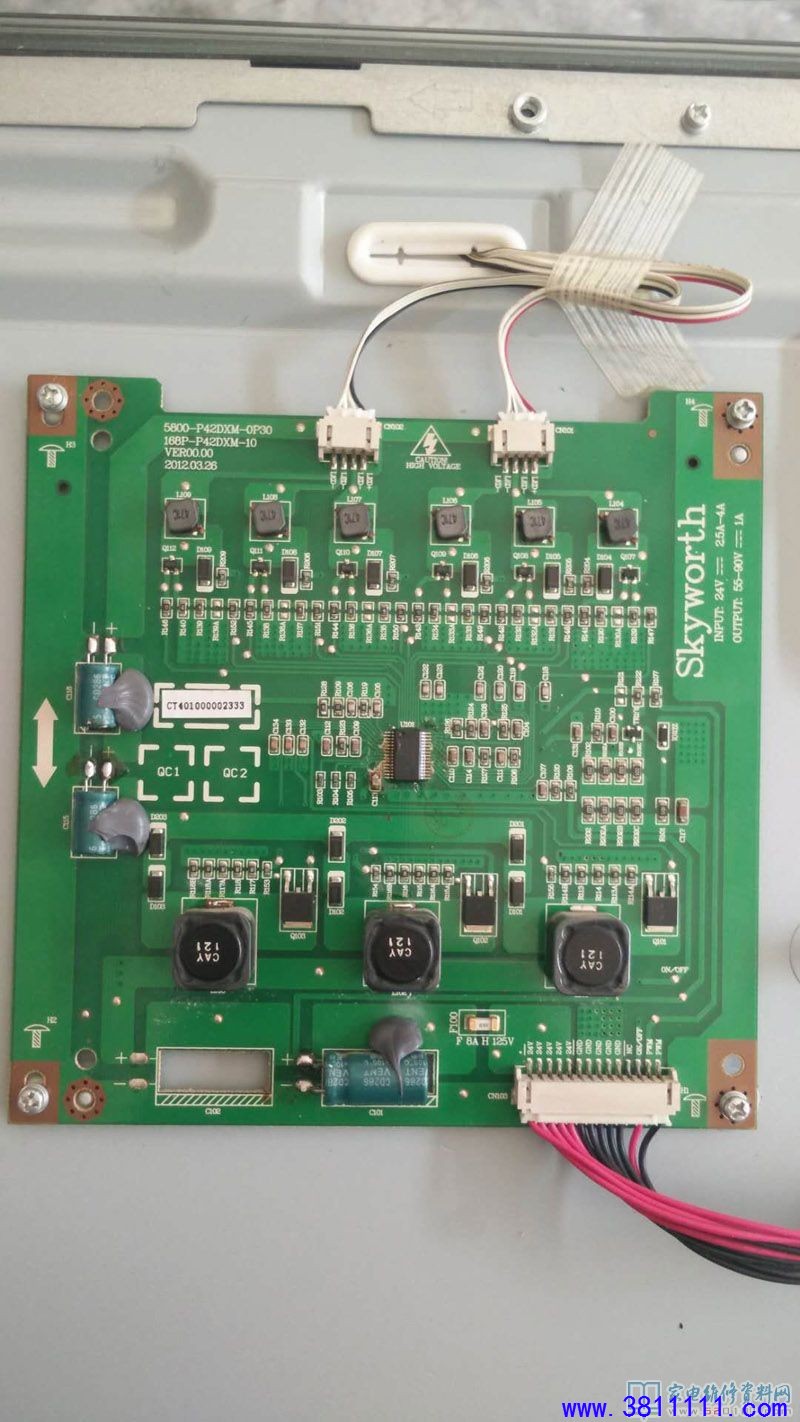

再测量主板，各电压也正常。最后锁定恒流驱动板，正常时24V有，输出72V电压正常，故障时24V正常，输出24V。测量ON/OFF脚位有4.2V电压，PWM在2.5V-3.3V左右也正常。用户反映可以观看10多分钟以上，证明灯条应该没什么问题，如果灯条问是，就会开机马上保护，屏一闪即灭。 开机检测，发现恒流板有很大的电流噪声，怀疑某元件焊接不良或电容失容，先对主芯片进行补焊，然后各电容进行检测，电容容量方面没问题，对三个电感进行补焊。最后进行开机试验，发现可以正常开机，然后每隔1个小时进行开机试验，每次开机播放2-4小时；试机2天，不再出现自动黑屏，故障解决。

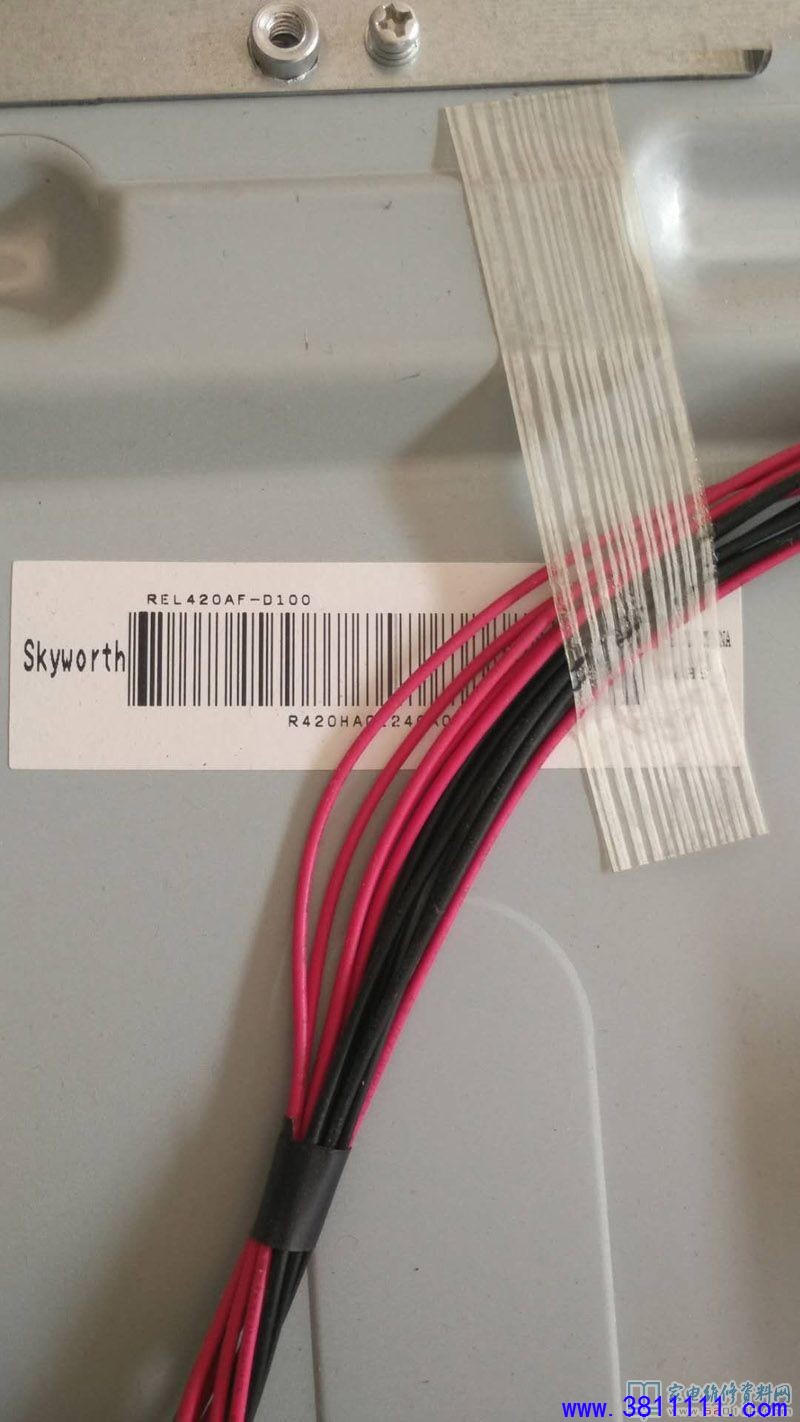

此机应是背光PWM芯片虚焊造成开机不定时黑屏。 附：创维42E600F液晶电视（屏REL420AF-D100）存储器 数据
|
