创维5800-P37T00-13电源板不工作的故障维修

维修迷

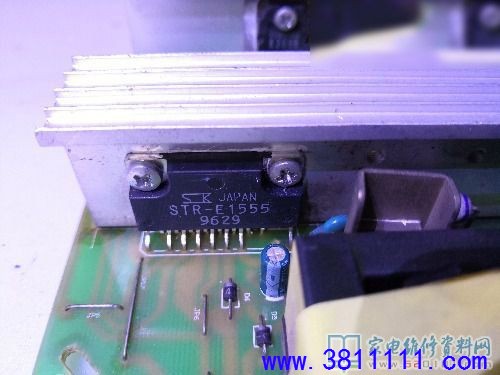

接修一块从同行那里拿过来的这块电源板，他说换了2个35V/1000UF鼓包电容，只有5V,没有12V 24V；我上电检测5V很稳，断电检查12V输出正反向电阻都小，取下整流管和滤波电容，用1K档检测没漏电和软击穿，装好整流管在路测正常，焊上滤波电容再测又短路了，代换掉在路测不再短路（这两个元件同行都拆下来查过），上电依然没12V 24V，找到该机电源板图纸，检查STR-E1555的15脚无工作电压，看图纸该电压从副电源输出，由待机电路控制Q5的导通输出到STE-E1555的15脚，果断短接待机接口到5V，12V24V有了。
