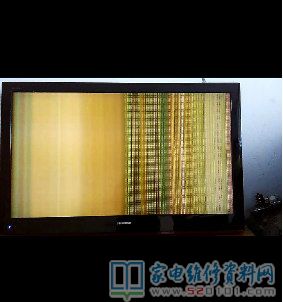

接修一台海信液晶电视TLM42V79PKV液晶电视，故障表现是反复从正常变成花屏然后无声再黑屏重启。拆开机器，其主板型号是RSAG7.820.4154/ROH VER B，检查电源板输出各电压始终正常，拔掉遥控接收板键控板上屏线故障依旧。

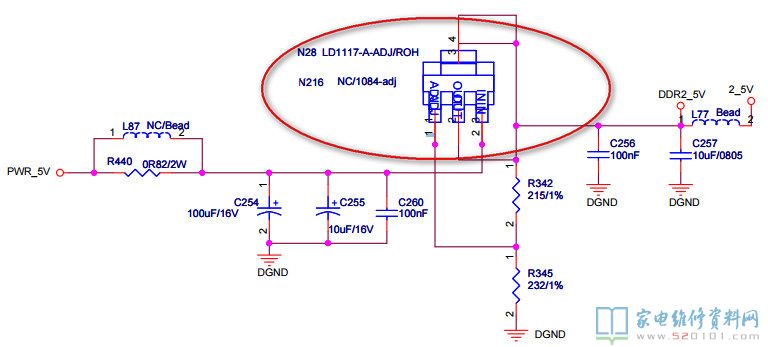

测量主板各三端稳压，当测量到N216时发现输出电压在2.4v~3.0v间摆动，当电压升到3.0v时故障出现，找个LD25替换并短路接地电阻故障不再出现。再测输出电压稳定在2.5v，开机一段时间后N216稍有烫手感觉又加装一散热片才放心装机。 附：海信液晶RSAG7.820.4154主板电路原理图下载参考
|
