海信TLM32V86K液晶电视不开机的故障维修

维修迷

本人正在自学液晶电视维修，一个朋友便把家里弃修的海信液晶电视送给我练练手。他说这个电视以前就出现不能开机的故障，后来不能开机的次数越来越多，最后彻底不能开机了。他给售后打电话，售后说修好要400多块，嫌维修费太贵，所以就不修了。这台送来的液晶电视背面铭牌如下图所示。

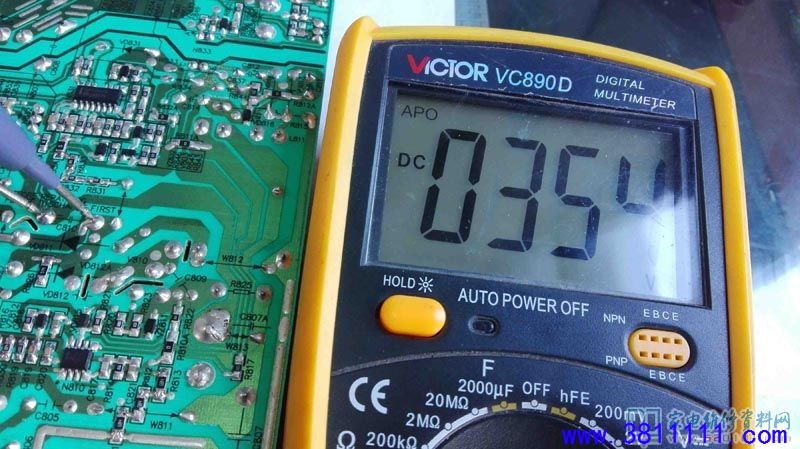

        拆开电视机，取下电源板进行维修，这样比较方便。强制开机，听到继电器闭合的声音，测大电容两端电压为354V，明显偏低。测24V、12V均无输出；5VS输出正常。

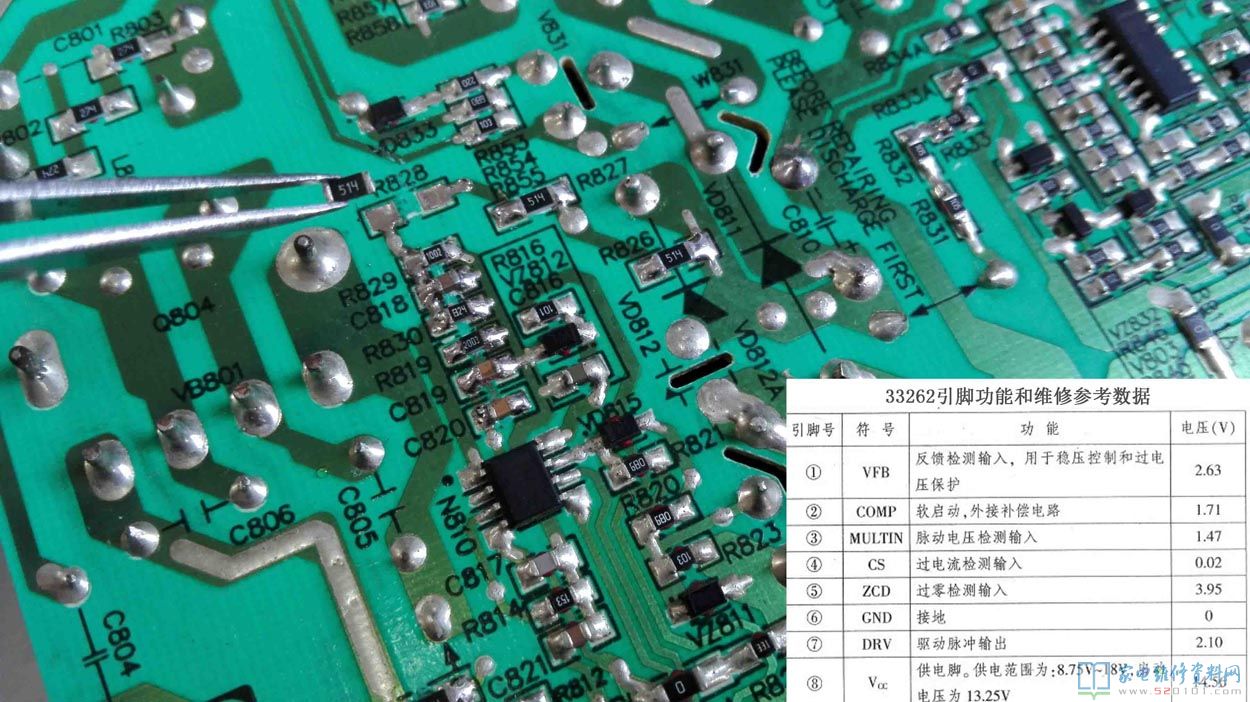

    马上想到PFC取样电阻，这个电源板的PFC管理芯片是33262，其第一脚是VFB反馈脚。于是拆下检测大电容正极至反馈脚的取样电阻，阻值均正常。那就可能是红胶漏电了，清理红胶重新焊接上去。

        PFC取样电阻分两部分，一部分是从大电容正极至取样点的三个电阻R826、R827、R828，姑且叫容阻吧，“容祖儿”；如果“容祖儿”漏电，会使取样点电压升高，于是PFC芯片调整第7脚的输出方波占空比，减少PFC开关管的导通时间，PFC电压降低；如果“容祖儿”阻值变大会使取样点电压降低，PFC电压相应升高。PFC取样电阻还有一部分是取样点至接地的两个电阻R829、R830，这两个电阻如果漏电，会使取样点电压降低，PFC电压相应升高；反之亦然。
        从测试来看，电阻拆下测量阻值正常，而PFC电压偏低，说明应该是三个“容祖儿”背胶漏电引起的，而不是两个接地电阻漏电引起的，具体是哪一个“容祖儿”，那就不深究了。

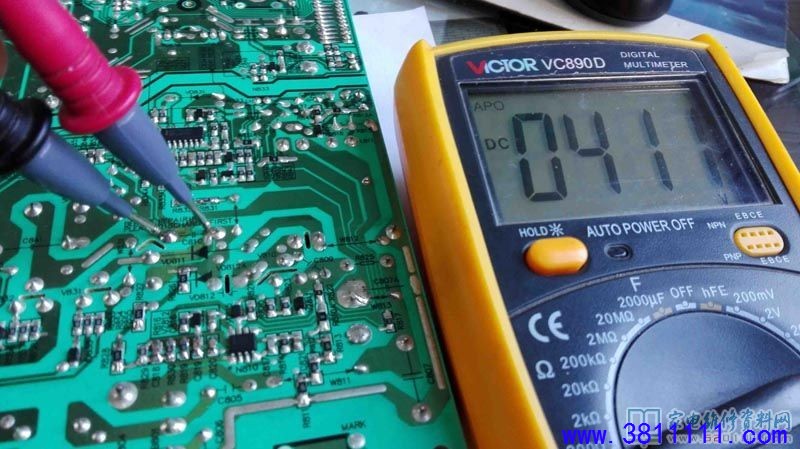

        再次强制开机测试，PFC电压上升到411V，好像有些偏高，不过空载411V也不算高，正常工作时肯定没有这么高。

       上机测试，一切正常。

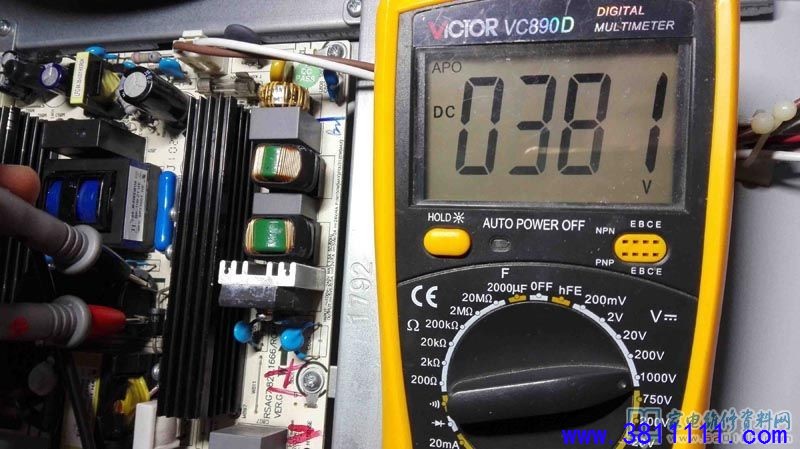

          再次测试PFC工作电压为381V，完全正常，维修到此也算结束了。

      维修虽已结束，思考却未止步。为什么PFC电压低会造成不能开机呢？

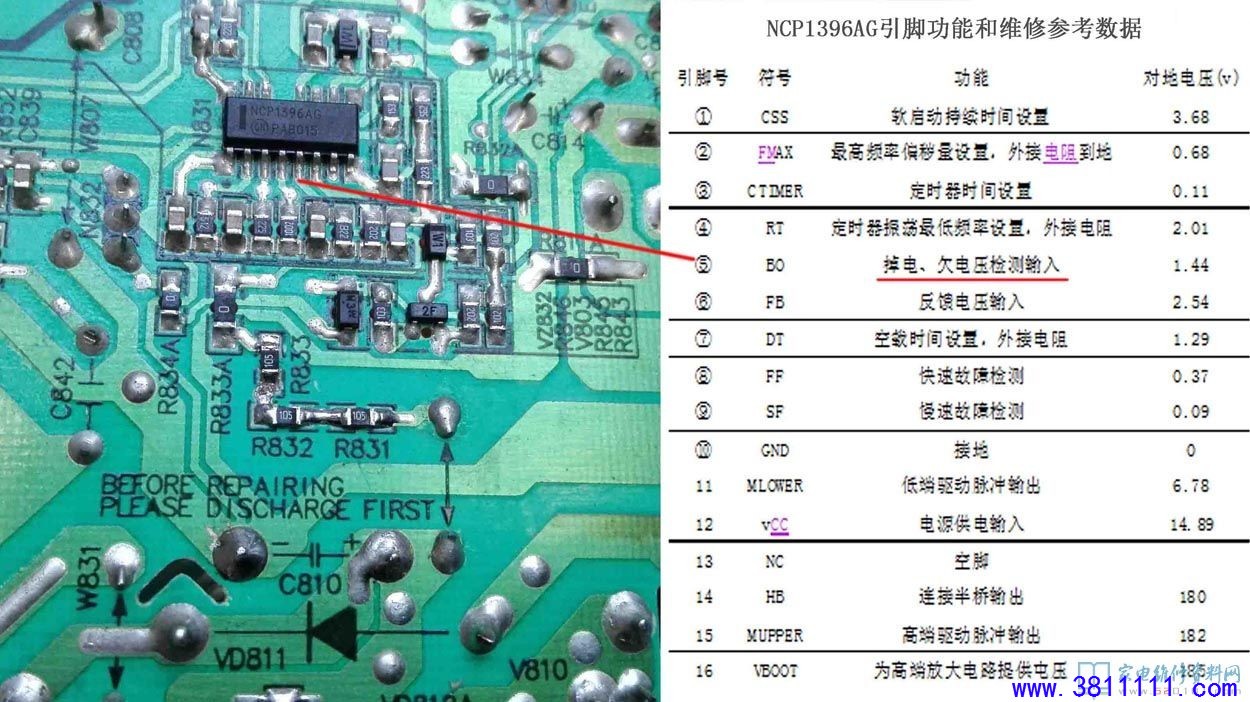

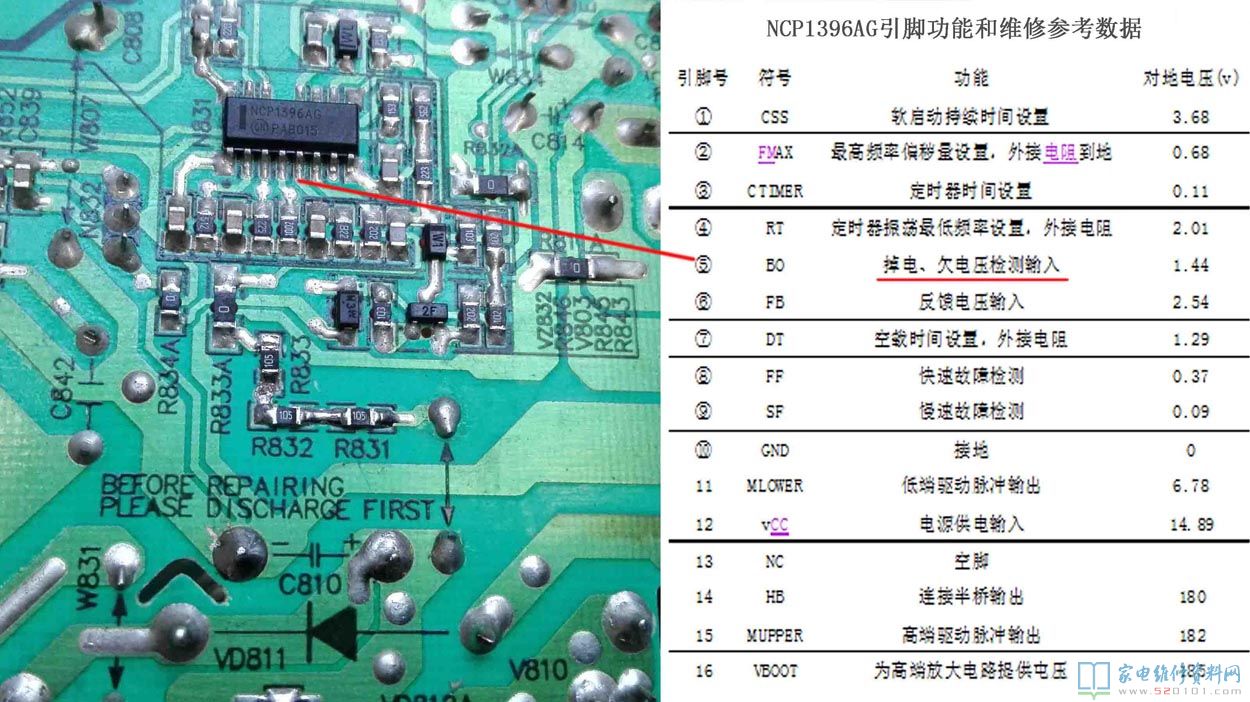

      那再从大电容的正极查起，正极一路经PFC取样电阻去了PFC芯片的第一脚，还有一路经过几个电阻去了主电源芯片，这个电源芯片是NCP1396AG。经过跑电路，发现去了电源芯片的第5脚，而第5脚是电源芯片的掉电、欠电压检测输入脚，看到这儿，大家知道怎么回事了吧。

          原来，PFC电压降低，导致经电阻R831、R832、R833A至电源芯片第5脚的电压也降低，而电压低于正常值范围导致电源芯片欠压保护，停止工作，主电源无输出，电视自然不能开机了。
          所以，即使PFC电压正常，如果这几个电阻阻值变大也会导致电源芯片欠压保护。大家如果遇到不开机的情况在PFC电压正常的时候，不妨先检查一下这几个电阻是否正常，这样可以少走弯路。如果像个性大师那样有示波器，看看脉冲输出端有没有波，也很容易判断电源芯片有没有正常工作。
           在电视正常开机的情况下，测得电源芯片第5脚的电压是1.127V。

         为了验证判断的准确性，我把PFC取样电阻的一个510K的“容祖儿”换成420K的电阻，PFC电压降低为350V，测主电源芯片第5脚的电压也降低到0.97V，此时电源芯片停止工作，主电源停止输出。
