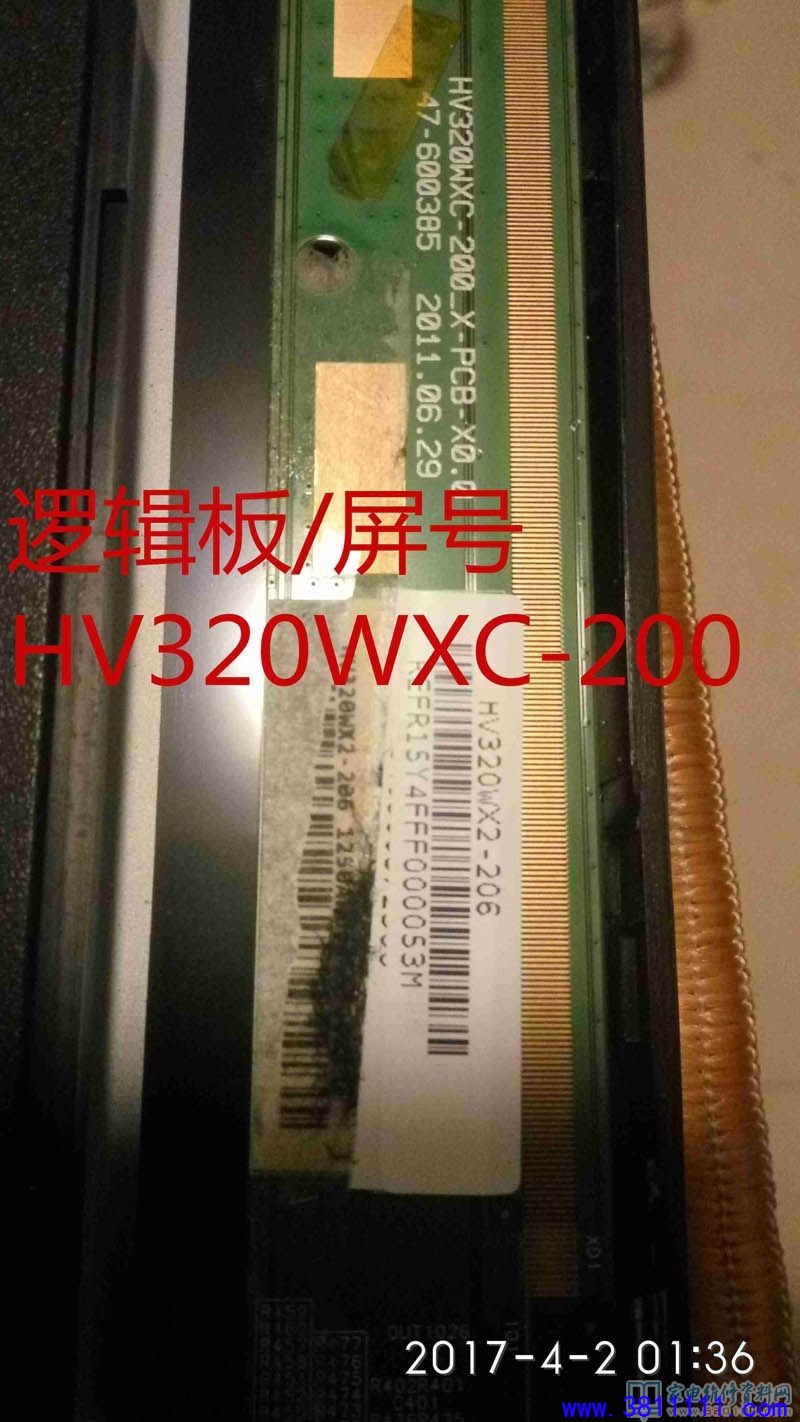

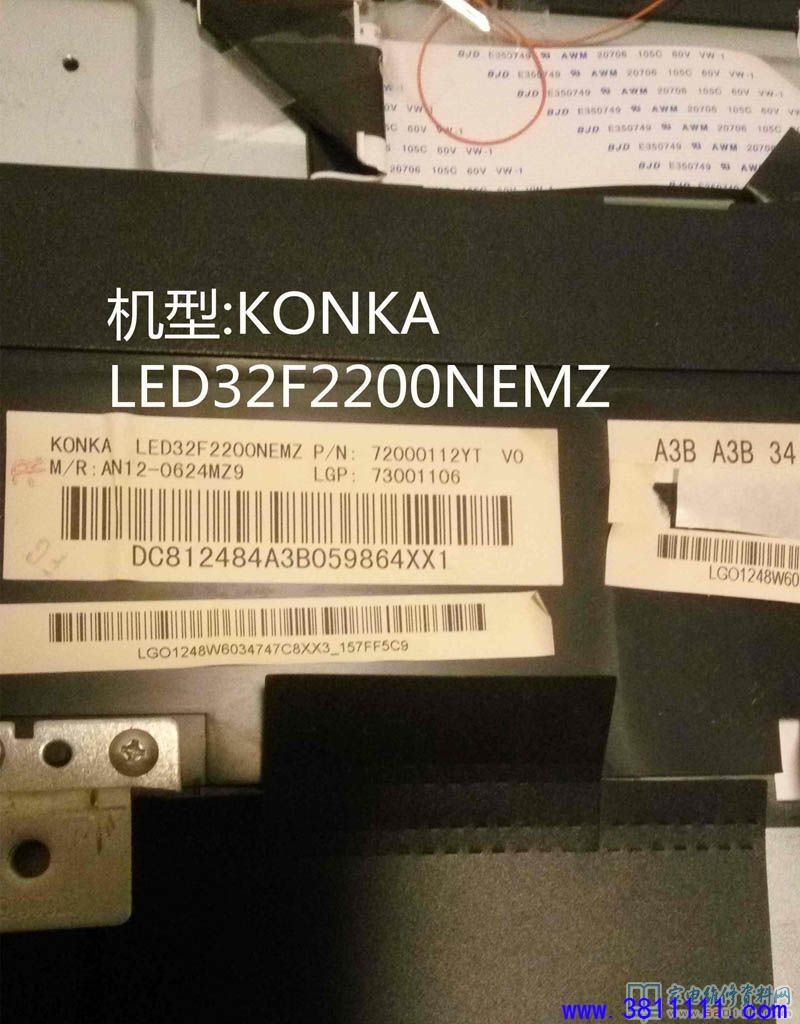

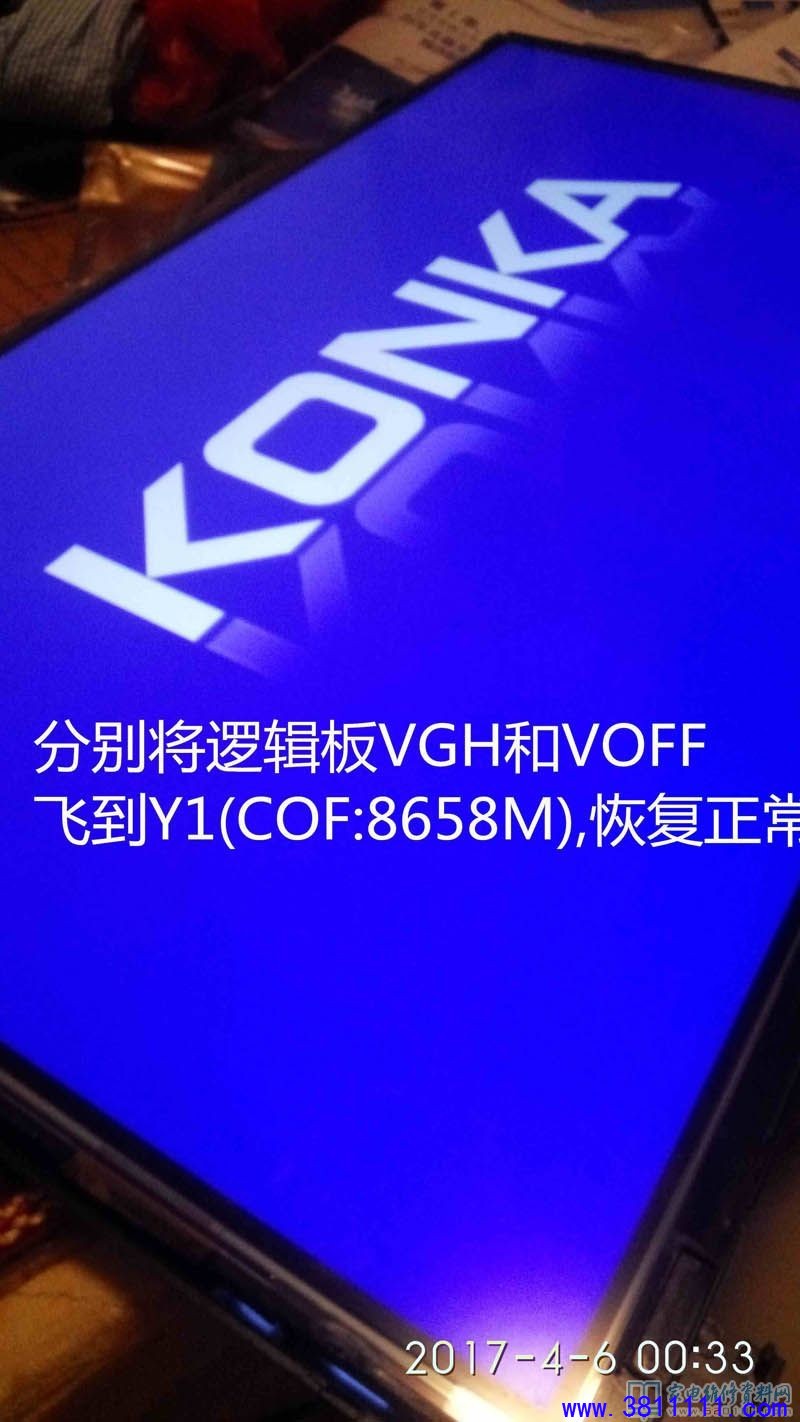

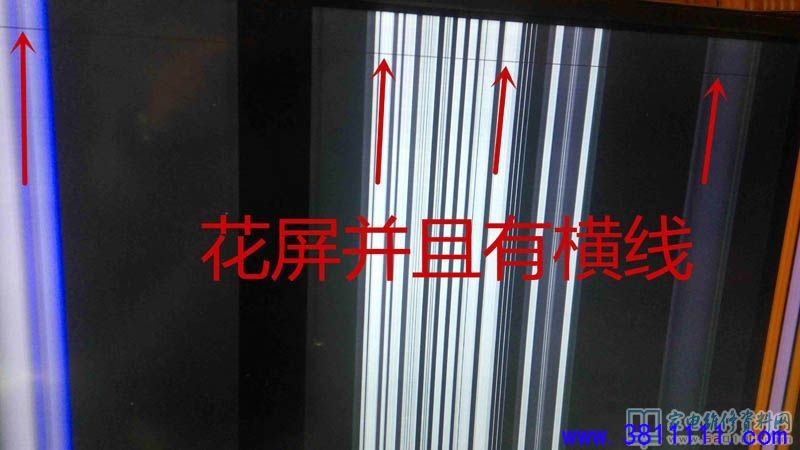

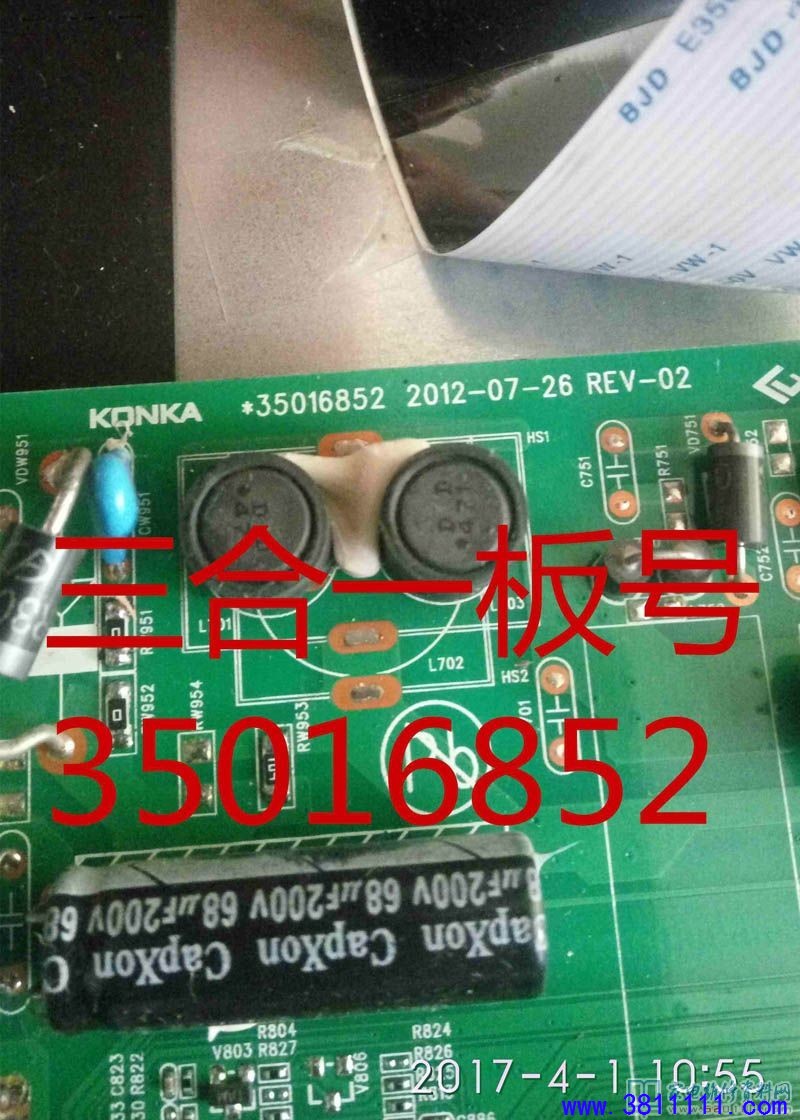

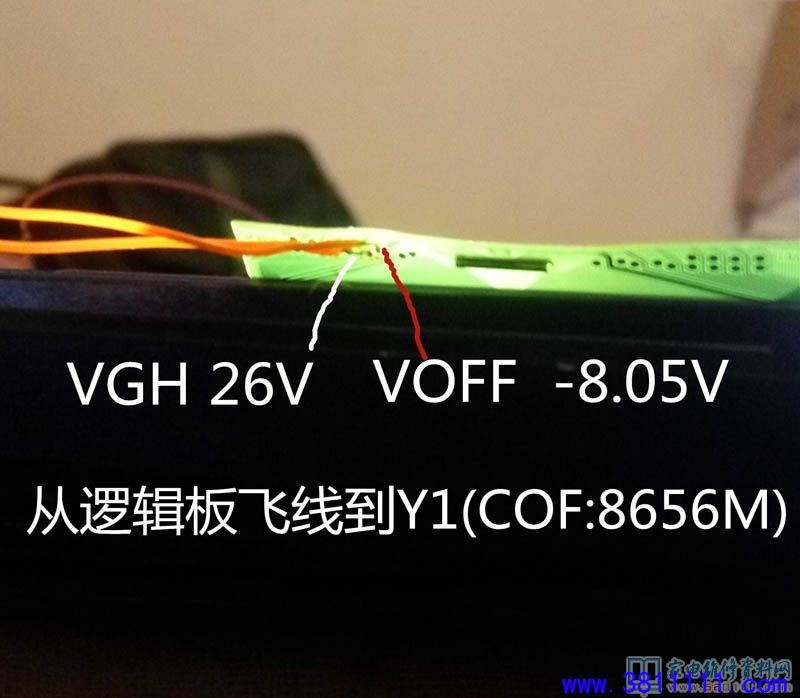

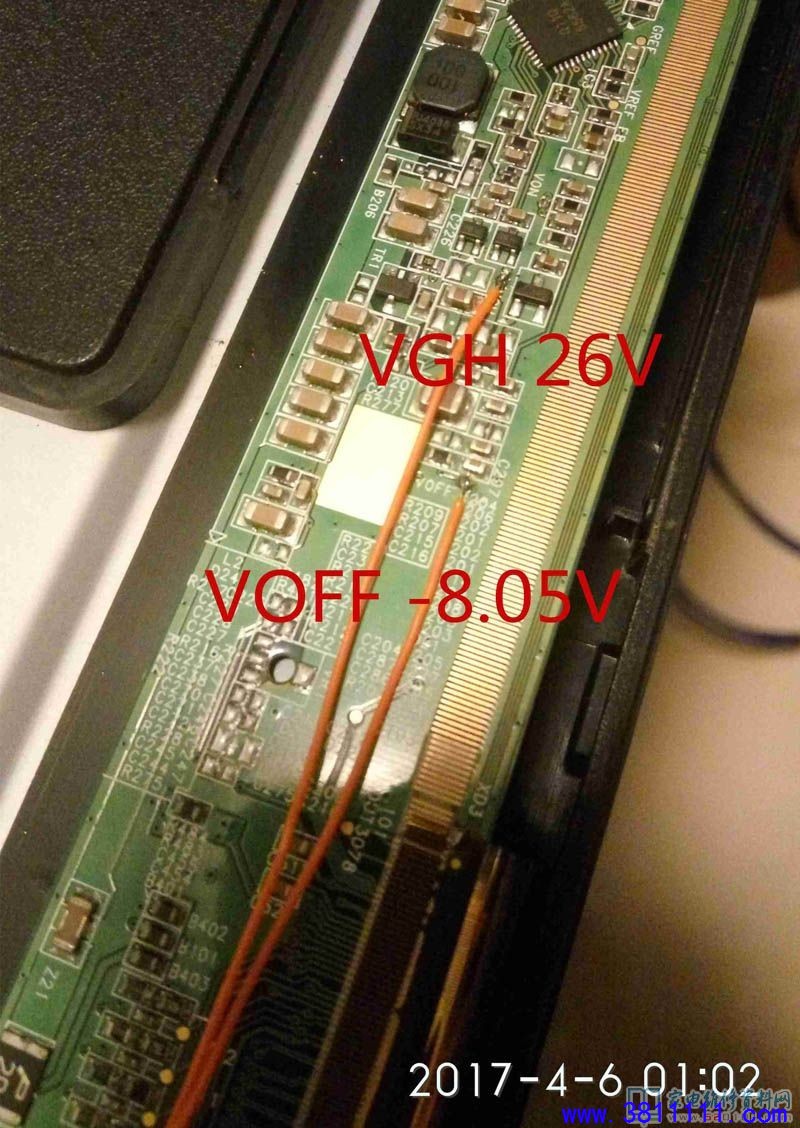

接修一台康佳LED32F2200液晶电视，故障表现为花屏（有竖线和横线），此类问题应该重点排查逻辑板、屏线、屏，于是常规检查逻辑板、屏线无视觉不良，清洁屏线金手指无效。检测逻辑板参考点电压，无异常。死马当活马医，拆屏，轻微刮开Y1（COF：8656M）的各个测试点，发现敌踪，其中有两个测试点无VGH和VOFF电压。网上搜索浏览一通，没有过多的参考数据，只能对比摸索，确定了那两个测试点与逻辑板关系后，即刻从逻辑板VGH和VOFF飞两条线过去。上电测试，完美解决。 液晶屏背面标签铭牌 花屏并且有横线，如下图所示 35016852三合一主板 逻辑板和屏号HV320WXC-200 分别将逻辑板VGH和VOFF飞线到Y1（COF型号8658M）后恢复正常 VGH电压26V，VOFF电压-8.05V
|
