康佳42F1300NF液晶电视开机背光一闪即灭的故障维修

维修迷

接修一台康佳42F1300NF液晶电视，故障现象是开机后背光一闪即灭，拆开机器，根据现象判断背光灯条或者背光电路有故障，电源正常。用点灯器测试灯条能点亮，两路灯条电压电流都是一样的。检查背光电路发现VD701  VD705肖特基二极管损坏，更换后故障排除。

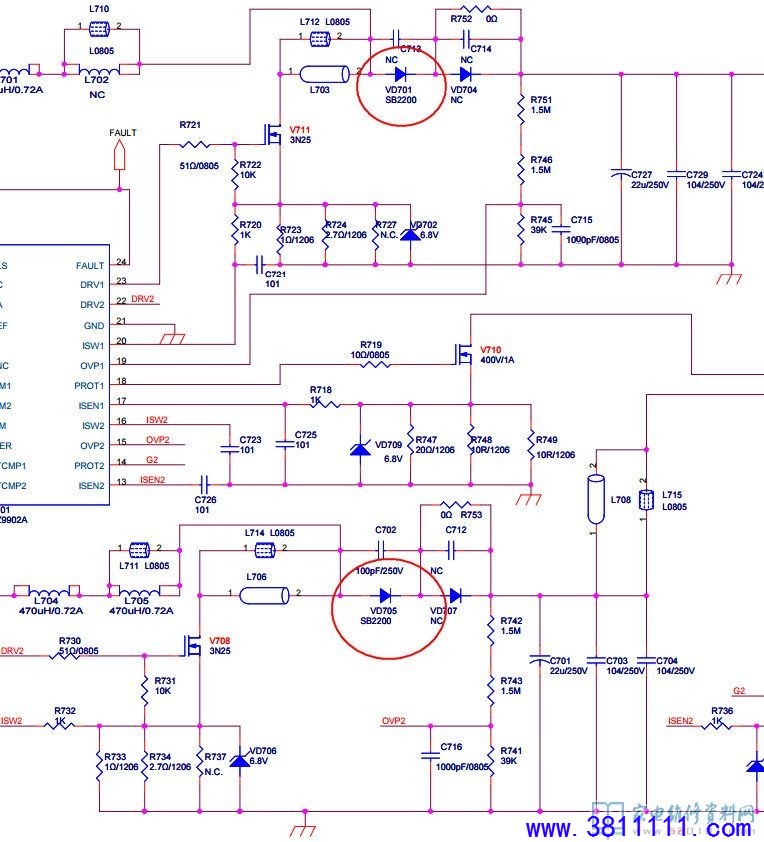

附：康佳LED42F1300NF液晶电视35018384板电路原理图

康佳LED42F1300NF液晶电视35018384板电路原理图.pdf (598.68 KB, 下载次数: 0)

2021-7-25 11:10 上传

点击文件名下载附件
