康佳LED42M505DC液晶电视边角图像很暗的检修

维修迷

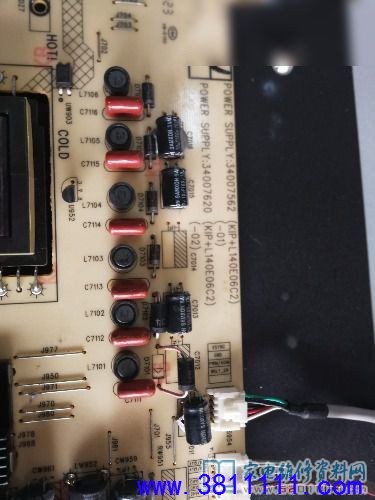

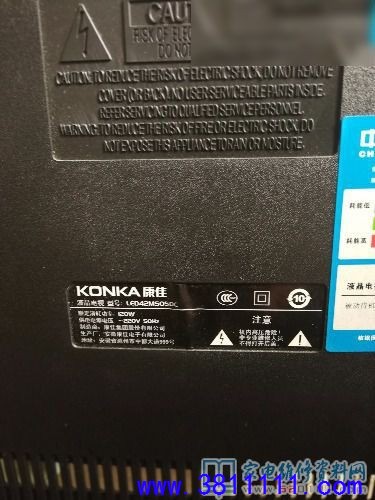

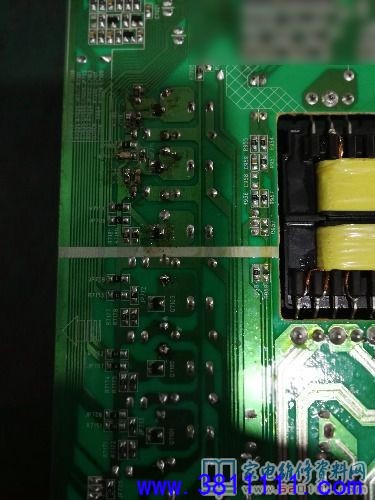

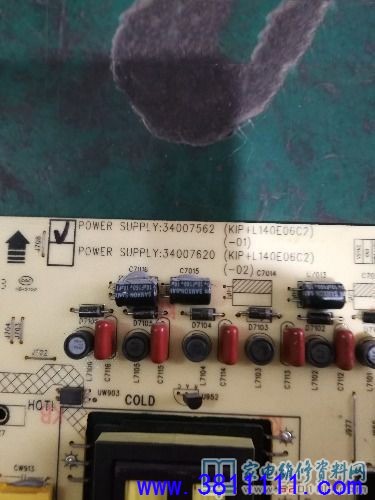

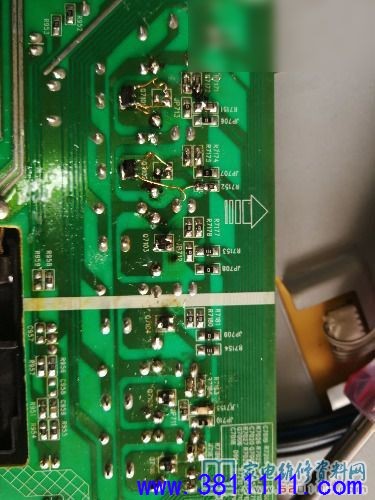

接修一台42寸康佳LED42M505DC液晶电视，图像左上角暗，按正常经验，判断为灯条问题或灯条电压低。拆盖欢察了一下LED灯条电路，发现该机由六块异形LED灯板组成背光灯。用LED灯条灯珠测量仪测量了六块灯条，判断六个LED背光灯正常，是电路问题，测量LED背光升压二极管发现击穿二只，控制场效应管连带损坏，同时场效应管的漏极四只8点2欧电路断路，栅极限流150电阻烧毁，没有相同配件，从旧板上拆了二只功率大的N沟道场效应管代换，二极管用三安培代换，安装无误，试机正常。
