接修一台康佳转修机，从别的维修部转过来的，送来时故障是开机三无；开盖检查，发现保险与q704 q705损坏，更换新件后试机，电视图像与声音均正常。但试机半小时后保险再次烧毁，再次检查发现q704 q705均已击穿。

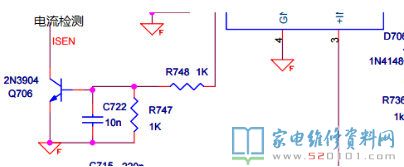

再次更换新件后试机，发现q704 q705温度很高，看来机器仍有其他问题。断电检查两个MOS管的推动电路没发现损坏的地方，代换共振电容，故障依旧。判断故障点在U701 OZ9976背光驱动电路，检查时才发现OZ9976的8脚电压检测与11脚保护延时脚已被短接到到地，看来该机以前背光有问题，被上个维修员强制解除保护才工作的。 现断开短路点，开机后背光快速的闪一下后熄灭，再次短路c707后故障依旧排除过压保护，断开短路点测oz9976 9脚过流检测，发现电压为0V,明显不正常，检测高压变压器到9脚的线路未发现损坏的地方，再测9脚对地电阻明显异常，试断开q706后电阻恢复正常，代换q706后，开机OZ9976 9脚电压0.6V，背光正常，试机一个小时Q704 Q705微热，到此该机修复。
看来背光问题不能一味的采取解除保护的办法，这会引起一些奇怪的故障。 关于此板子的详细电路图，请下载参阅：康佳二合一电源KIP+L150I14C1-02（编号34006703 版本号35014279）电路图
|
