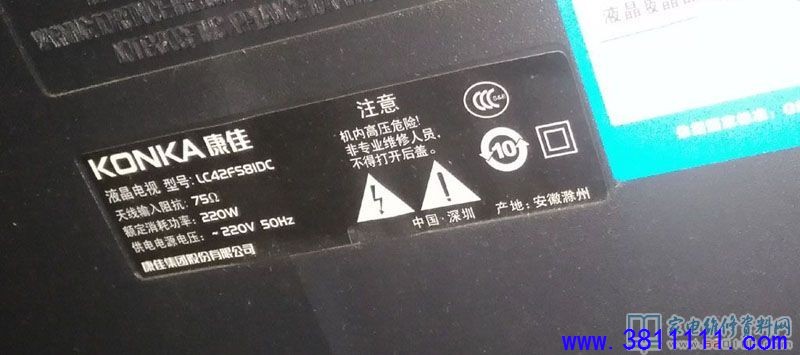

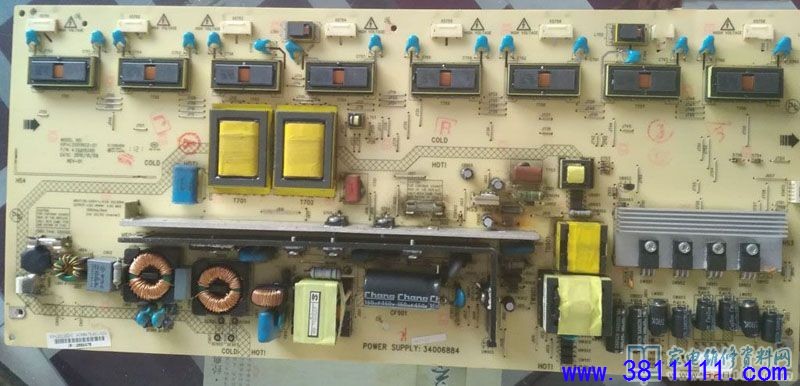

本故障在维修中已经连续碰到两例，属于康佳该系列电视的通病。接下来讲述维修的具体经过，前一段时间接修一台康佳LC42FS81DC液晶电视，开机困难，用户描述开始4-5分钟能开机，开机后一切正常，现在要10-20分钟，甚至半天不开机，红绿灯频闪。开机检测，测5VSB不稳定，在2-4伏间波动，主板无开机信号返回；断开主板供电，5VSB恢复正常，测量主板5VSB输入电阻，无短路；电源板模拟开机，5VSB波动，电源故障无疑，仔细观察电源板。

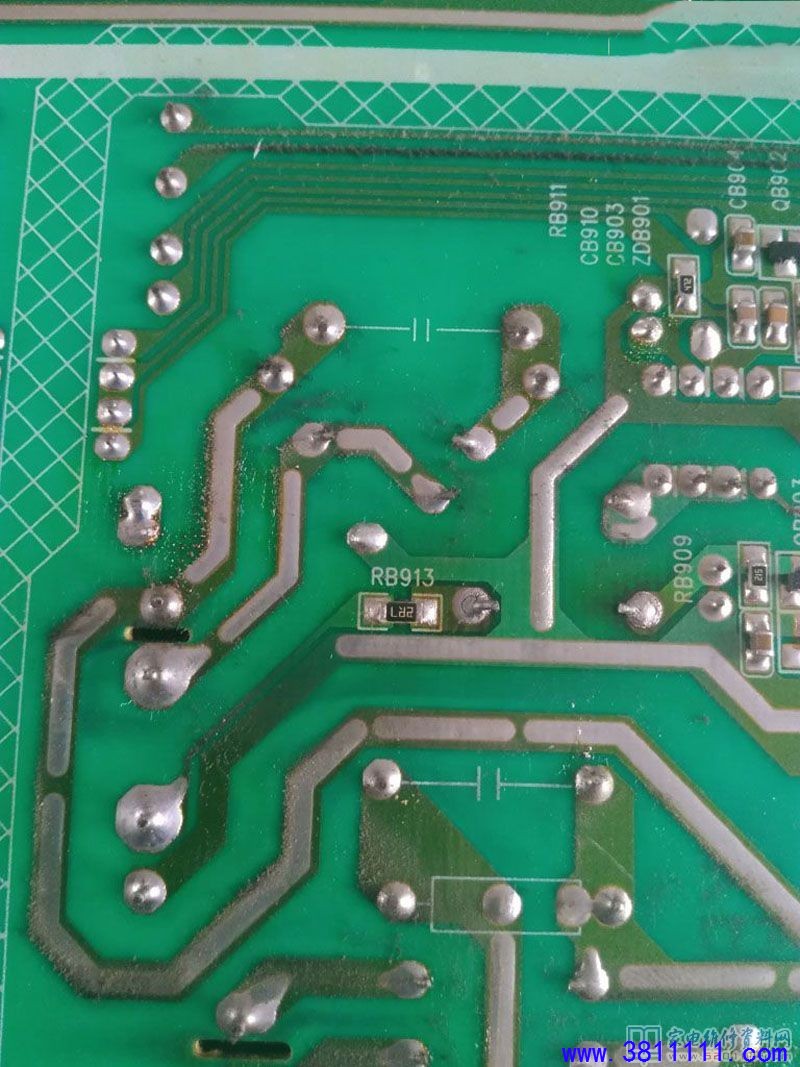

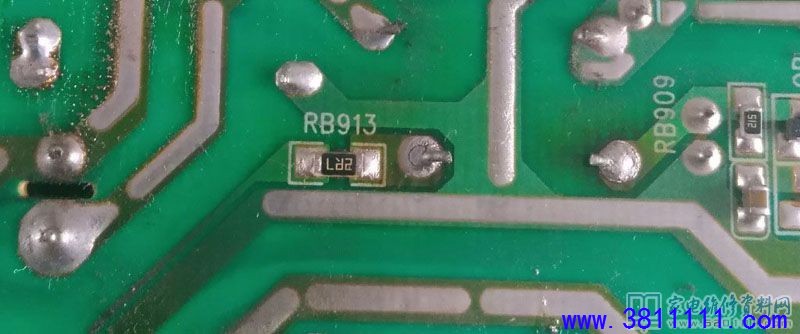

在观察中，发现有一二极管底板有高温变色情况，查看板子反面，发现此二极管两脚均有开裂。

在线测此二极管IN4007，正常。补焊后，再次测量，故障依旧；于是找到图纸（图纸链接：康佳LC42FS81DC液晶电视34006884电源一体板电路图）

康佳LC42FS81DC液晶电视34006884电源一体板电路图.pdf (165.09 KB, 下载次数: 0)

2021-7-25 11:03 上传

点击文件名下载附件

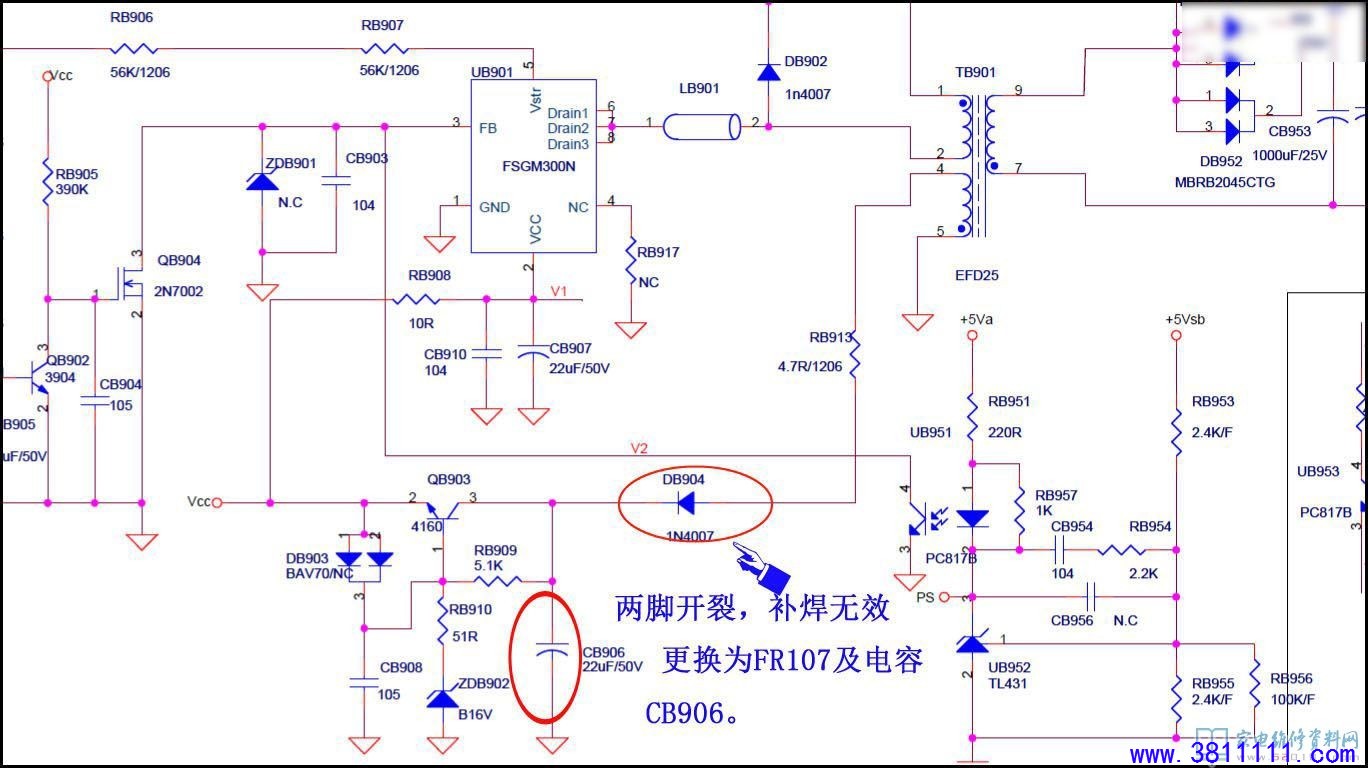

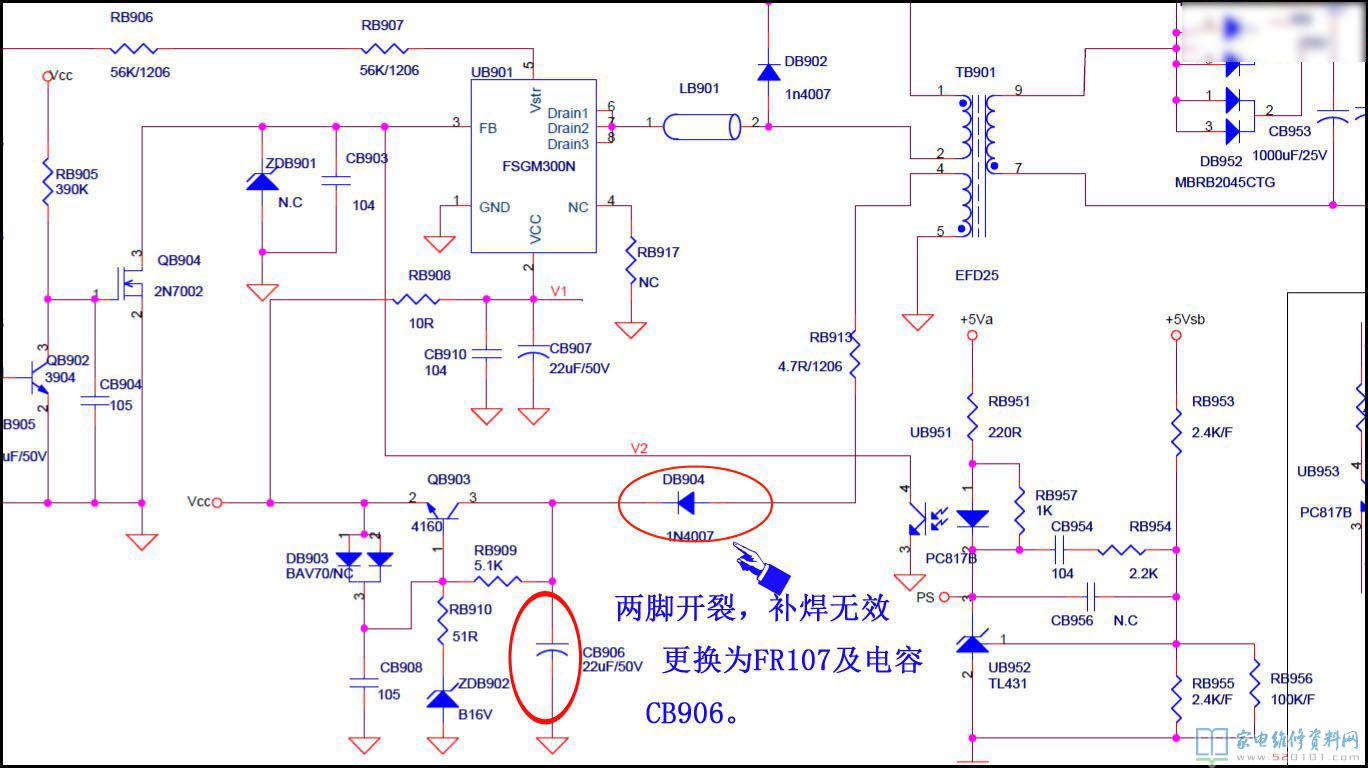

，发现此二极管是给5VSB电源块供电用的，符合故障现象，果断换成FR107及电容CB906（此电容紧贴散热片，测电容正常，心中没底，换掉)

再次模拟开机，5VSB恢复正常，PFC  及12V正常，装机试机，正常，维修结束。接连维修同一型号机两台，感觉此机此故障不是个例，此待机电源块供电采用低频普通整流管IN4007，导至此管发热量过大，从而导致焊脚裂纹，应该是此故障的主因。
