接修一台康佳LED42M3800NF液晶电视，故障表现是背光一半亮一半不亮，板号35017833，三合一板，背光IC是OZ9902，此板采用两组LED灯条，分别测两组背光的升压，正常的那组由100V升压至230V左右，另一组100V不升压，因为是在不插灯条状态下测量，所以排除灯条坏，判断为主板问题。 先测量升压二极管(康佳的背光升压二极管特别容易坏）阻值正常，场效应管也正常，于是查反馈电阻（大阻值电阻容易漏电），分别拆下两组升压的反馈电阻，测阻值正常，于是装回，不过是反着装的，有字的那一面朝下，通电试机几小时正常。

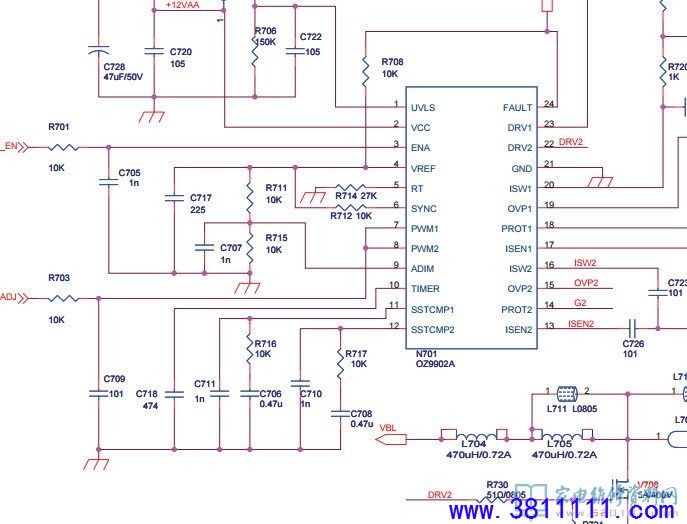

准备第二天给用户送去，第二天又开机试了一下，又恢复了原始故障，一半不亮。仍怀疑反馈电阻正常，这次不拆下来，直接在线测量，果然发现其中发一个电阻阻值异常，把它拆下来一量阻值又正常，原来是烙铁加热后变质电阻又恢复正常。冷机开机故障恢复的原因就找到了，直接将4个反馈电阻全换，试机正常。此板不带保护功能，灯条不亮也不会造成一闪就灭的现象。 附：康佳LED40F2200NF液晶电视35017833板（RTD2649机芯）电路原理图
|
