康佳液晶34010083电源板带不起负载的故障维修

维修迷

接修一台康佳液晶电视，此电视的电源板板号是34010083，故障表现是不接主板5Vstb正常，接主板5Vstb降至2到3V，此板5V电源IC型号FSL206MR，在不接主板情况下测电源IC供电脚2脚电压17V正常，接主板后电压只有12到13V左右，判断为电源IC供电电路故障（因为是单独修电源板，不用怀疑主板问题），首先重点怀疑对象是VDB902(保护电路)，18V稳压管，拆下10K档测正反阻值正常，于是装回测量其周边原件，未发现异常，保险起见又直接代换VDW902，故障不变，再仔细分析电路，此供电是由变压器TB901次级产生的，经过限流电阻和整流二极管滤波电容后供给电源IC，怀疑可能这里的问题，但测量这些元件阻值未发现异常，回头一想，故障是带不起负载，可能是某些元件性能不良，测量阻值的方法不一定管用，于是直接代换。

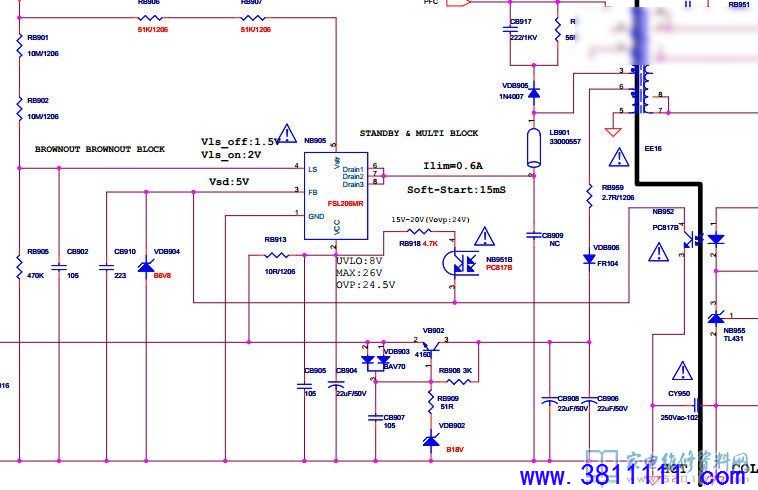

        最后查出是整流二极管VDB906性能不良，无法将变压器次级产生的交流电完全提炼成直流电，更换后试机正常，其电路图如下图所示。
