康佳LED32L2200C液晶电视画面呈花屏负相的现象

维修迷

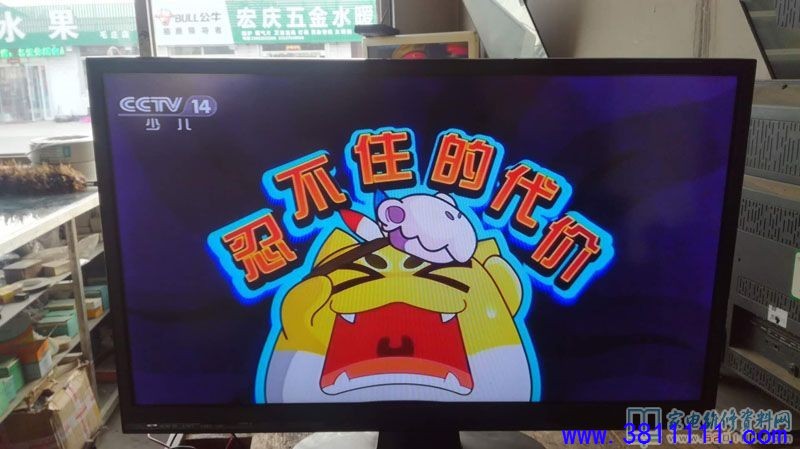

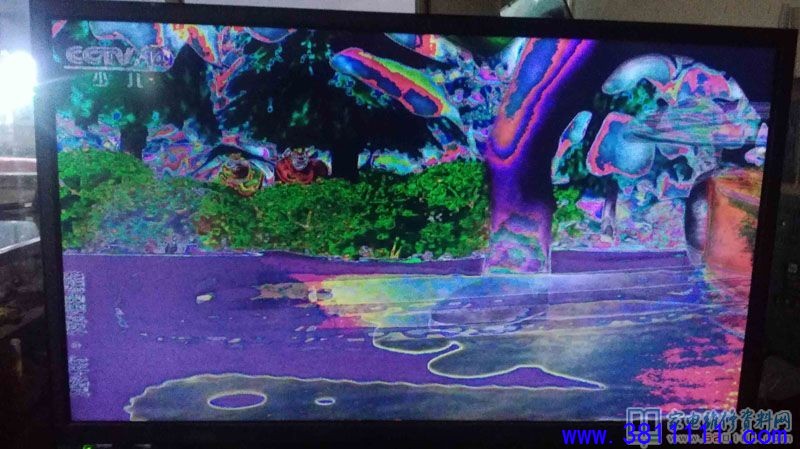

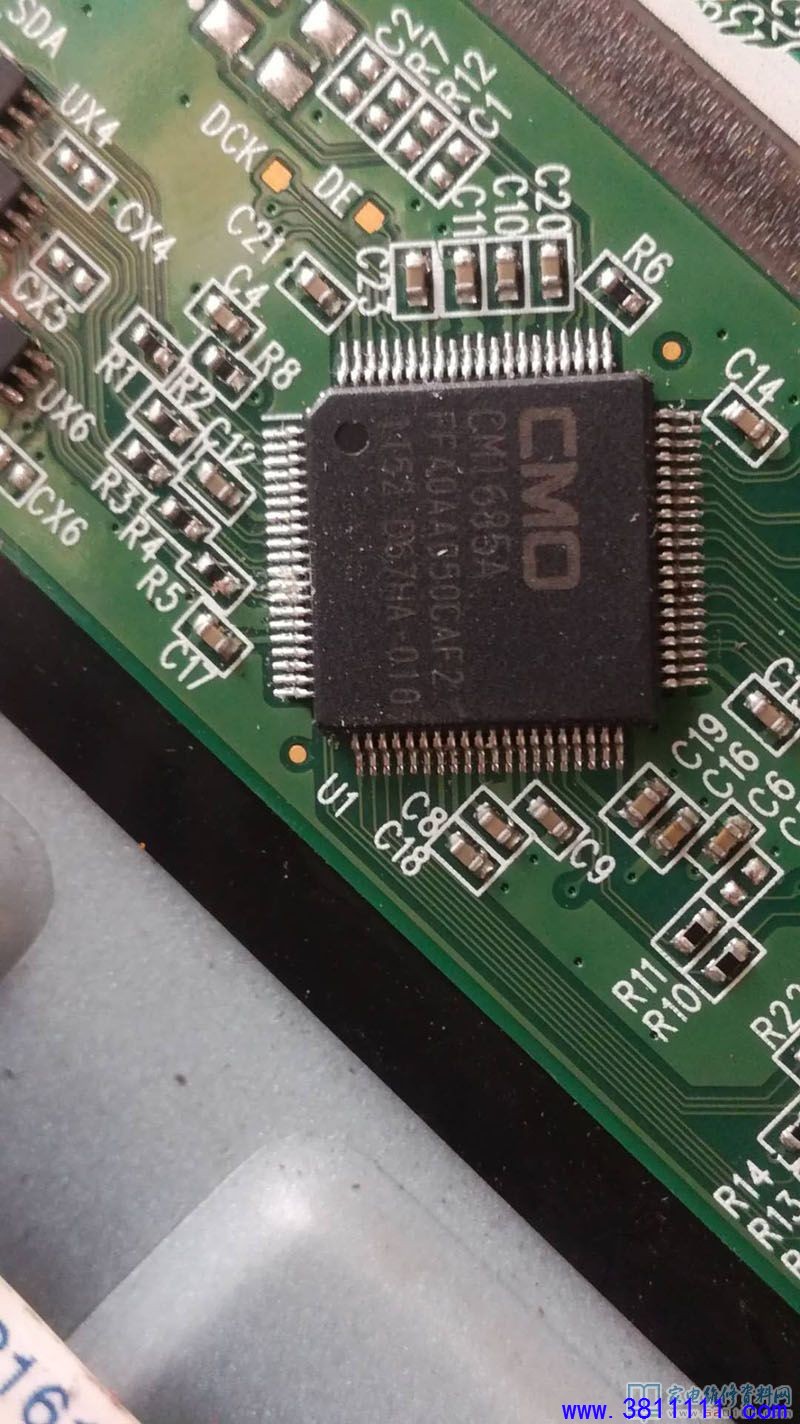

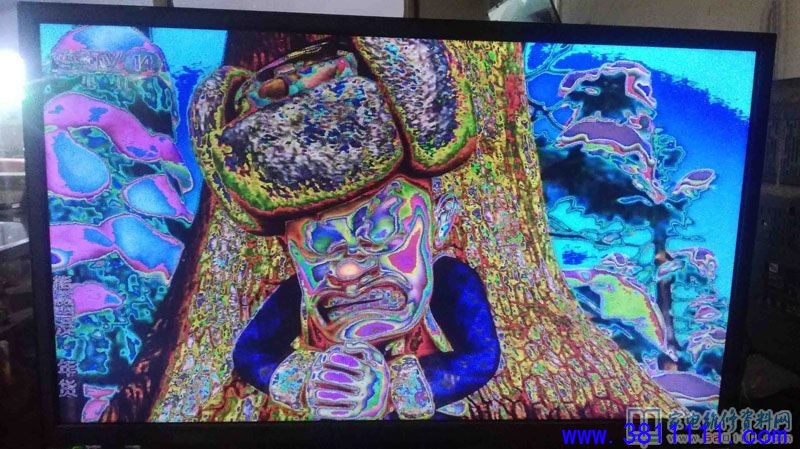

接修一台康佳液晶电视，型号是LED32L2200C，此机首先为电源损坏，然后修好，一通电开机出现负像（如下图所示）；此机逻辑板为一体板，12V，VGH 19V VGL -5.5V。其他电压基本正常，数据也重写了，但是不能解决此问题。最后经过仔细排查，发现是逻辑板上的CM1685A芯片引脚有胶漏电导致的，补焊处理好引脚之后故障修复。
