康佳LC55FT68AC液晶电视画面竖向重影的故障修复

维修迷

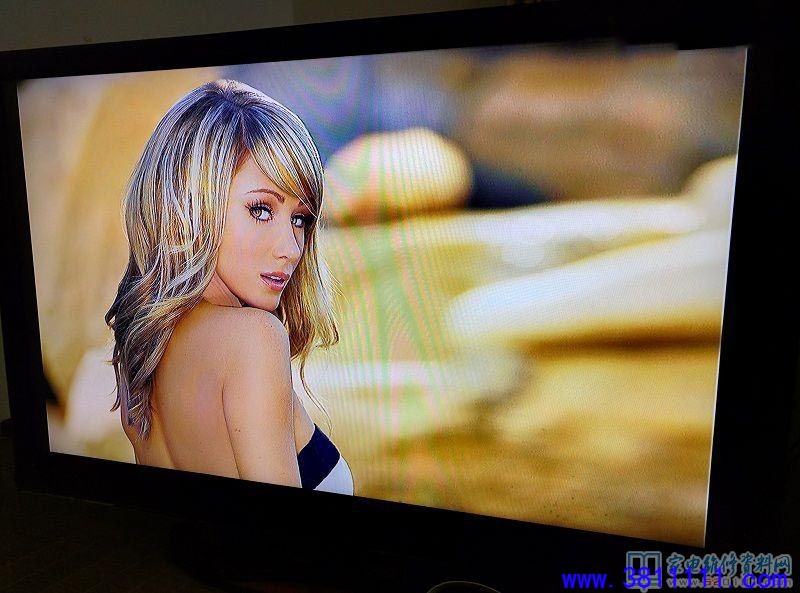

接修一台康佳LC55FT68AC液晶电视，此电视的屏型号是三星屏LTA550HF02，故障表现为开机画面竖向重影。接手之后通电试机开机的前5秒画面正常，之后慢慢向上爬行，30秒之后稳定，错行大约50行左右。断电后再开画面仍然竖向重影。断电24小时后再通电又有5秒的正常画面。

      液晶电视修的不多，百度及网上搜索补脑，初步确定是竖向驱动故障，可能是选址缺陷引起的。估计是电容漏电，主板RAM或是逻辑板至屏选址故障。

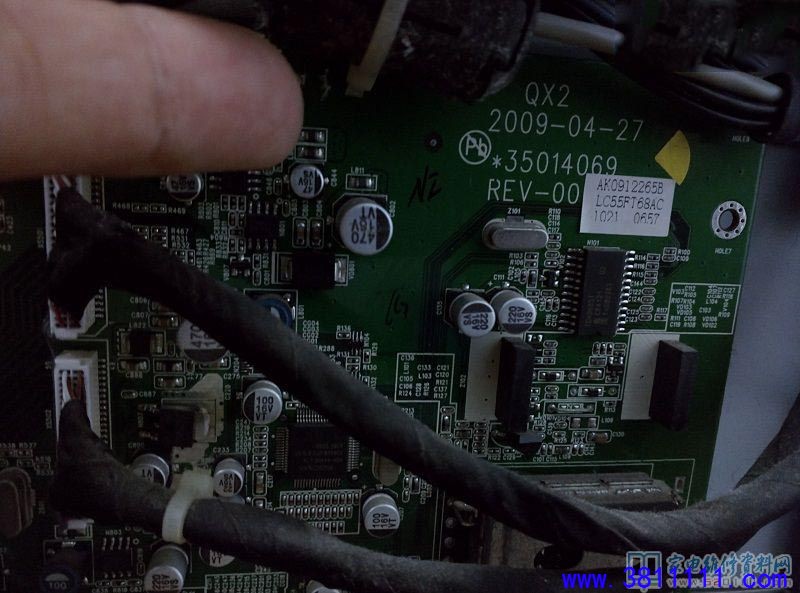

     由于是重影，估计电源板问题不大，就先拿主板开刀，由于技术水平有限，加之又没备有点屏板。在没有图纸的情况下修主板没把握，就某宝淘了块拆机主板带屏线的换上，故障依旧。

      接下来到逻辑板，测12v正常，3.3正常。还是老办法换板，结果又是竹篮打水一场空。

     到此基本确定是屏坏了，无奈已经投入了钱进去了，放弃有点可惜，只有一条道走到黑--拆屏了。接下来动手拆屏，拆开之后顿时傻眼了，一体屏，列驱动外置，行驱动内嵌，意思就是压屏机都修不了了。还是不想放弃，随手去掉RIGHT板的排线，发现单独的左半幅画面正常了，单独右半幅或全幅画面都是重影的。

       上示波器测ckv1-3,ckvb1-3波形对称，互为倒相波，1-3各为120°比例。仔细查看，既然左半幅正常，证明是内置的双行驱动芯片选址冲突错误。

       能不能用剩下正常的一片芯片负责整屏的行驱动呢，只能死马当活马医了。接下来主角--刀片上场，不光是女人刮眉刀好用，修电视一样好用。

     下刀要准确，不然就真成死马了。如下图所示切断ckv1-3,ckvb1-3连线。

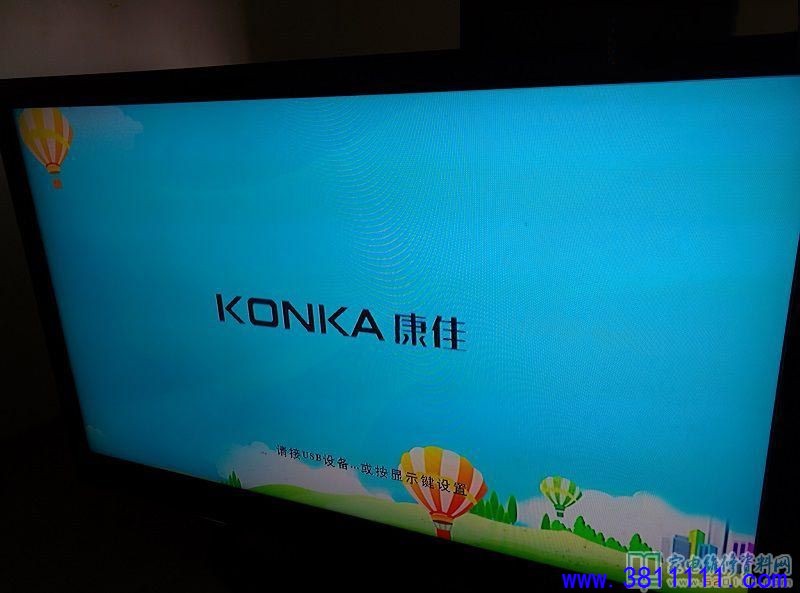

     通电，Duang，3秒后画面出来了。。。

      连续试机4小时无样后装机。

     维修总结：由于阅历有限，加上学艺不精，走了很多弯路，造成很多浪费。至于故障的原因，估计是由于屏体热胀冷缩导致的内嵌驱动芯片移位脱焊或并线。而且芯片内置，无法压屏修复，这样处理也算是一种补救吧，且行且珍惜。
     本次维修当然缺陷肯定是有的了，单芯片工作下受功耗影响，画面在明亮场景及静态场景下无太大问题，只是快速动态及灰暗场景下会略有残影，就像等离子烧屏一样，估计是行芯片功率不足及屏内线路压降造成的驱动不足，否则三星也不用上双芯片桥接来驱动整块面板了。

     虽然无法100%修复，但至少也在85%以上，相对于报废，也是一个比较圆满的结局了。由于篇幅资源有限，无法发更多图片，敬请见谅。
