康佳LED42M3820AF液晶电视黑屏的故障维修

维修迷

一客户送来一台康佳LED42M3820AF电视，故障表现为黑屏。拆开机器，查得电源12V、5V、3.3V、背光电压正常，背光灯亮，但黑屏。检查逻辑板，发现正和负输出直流(DC)-DC转换器TPS65175A发烫，拔掉右屏边条，不发热，出现半边蓝屏，说明屏边条有短路，检查发现C103电容短路，拆除装上1000pf贴片电容，开机满屏，但右上角有大半黑影，只有拆屏了。我的运气实在太差，关键是若灯条坏，我还没有配件（连个小灯珠都没有）。用了半个小时把屏拆开，发现这侧式安装的灯条竟然掉了4只电容，只剩1只，另发现还有1只灯珠磨烂了，虽然没几个零件，但我想还是邮寄原装灯条保险和省心，今日灯条到，安装开机图声正常。

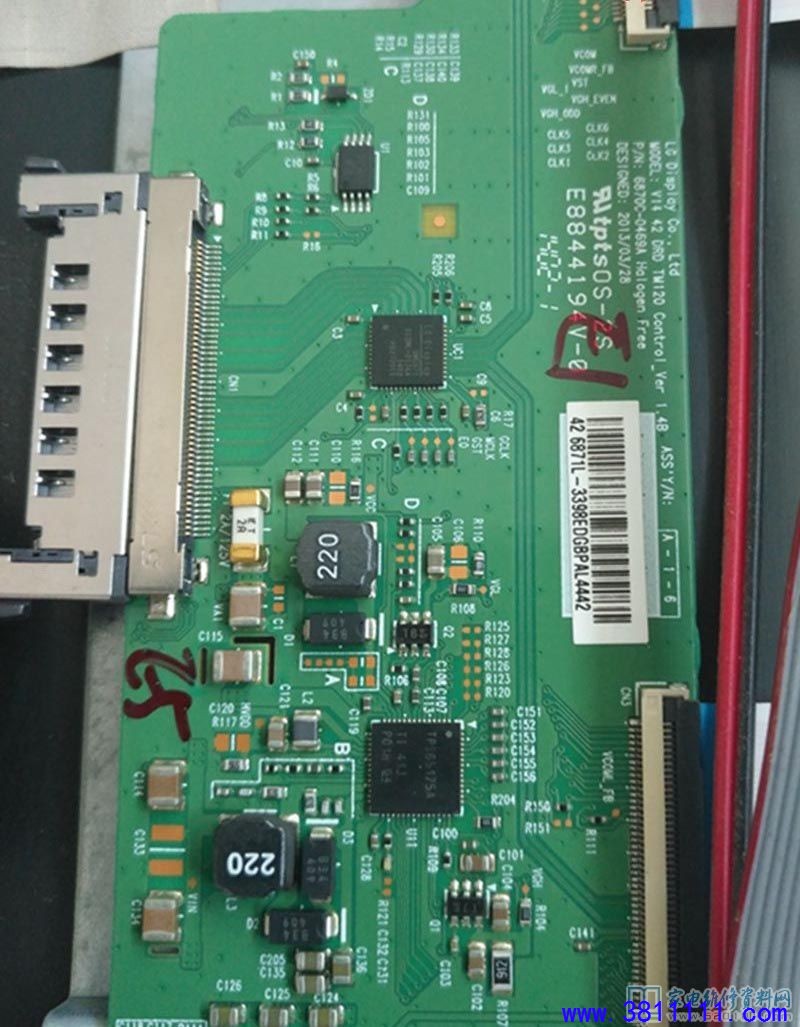

逻辑板DC-DC转换器TPS65175A发烫，拨除右屏边条温度正常

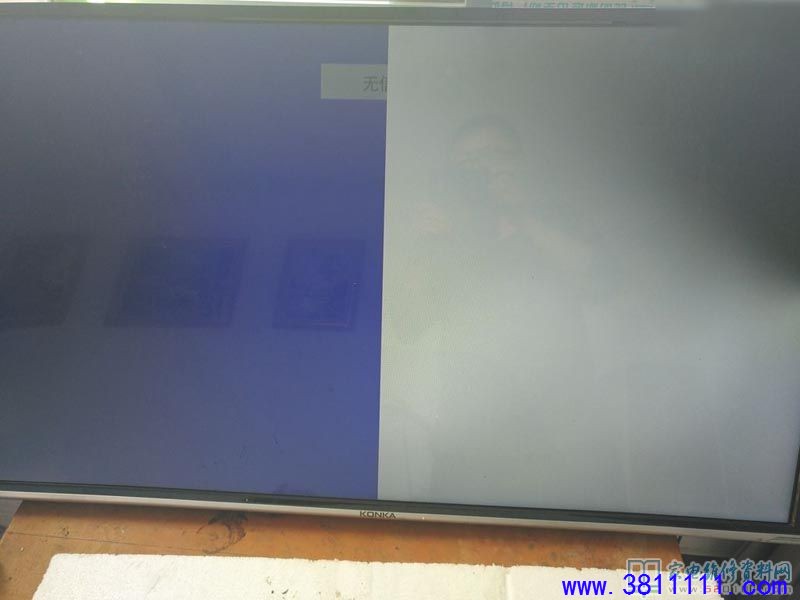

拆除右屏边条后出现蓝屏

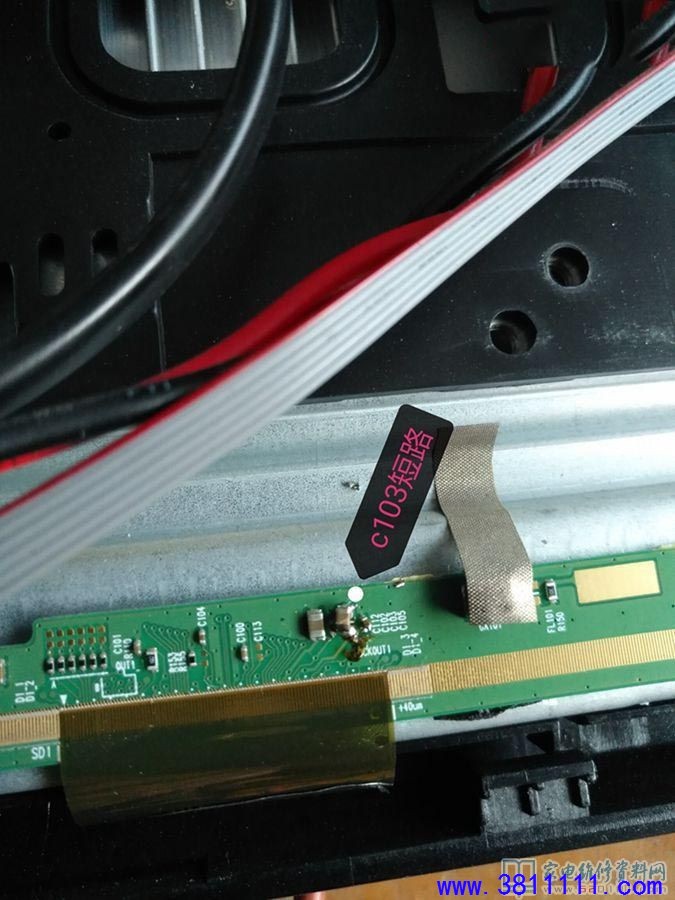

右屏边条上C103电容短路

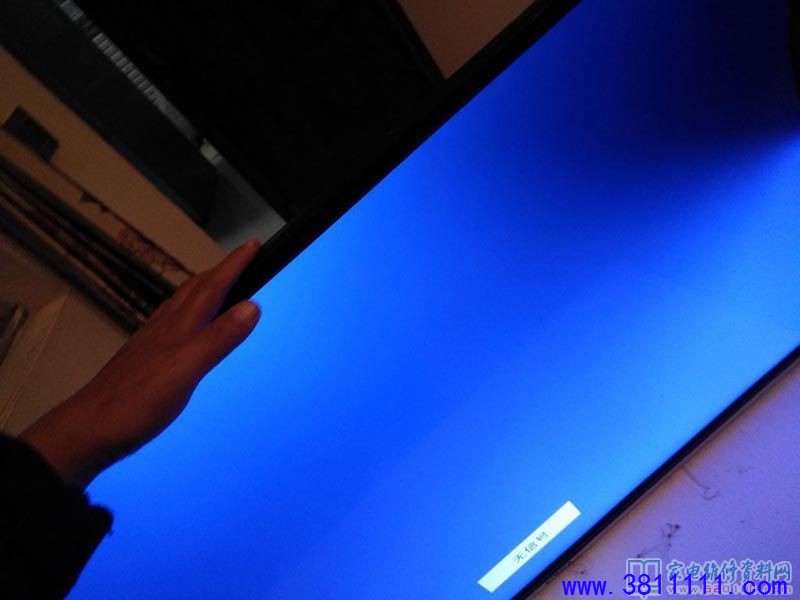

处理好屏边条后开机满屏，但右上角明显黑影，说明灯条有故障，解决办法就是拆屏处理灯条

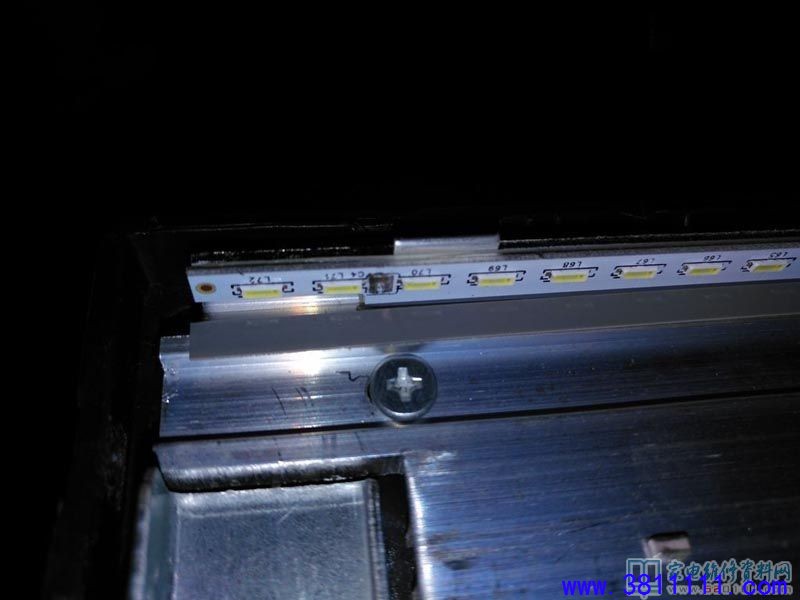

可以看到灯条掉了电容，怎么掉？可能是背光板反光膜移动摩擦掉的，灯也损坏了一只

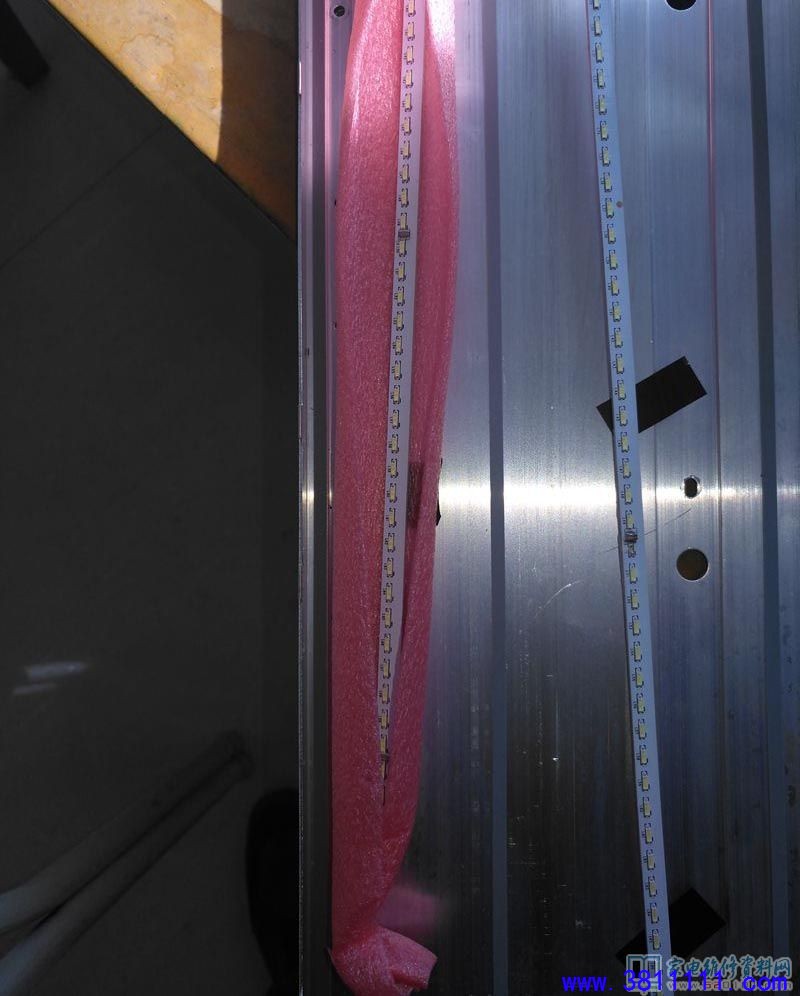

购得原装灯条（左），换上安装

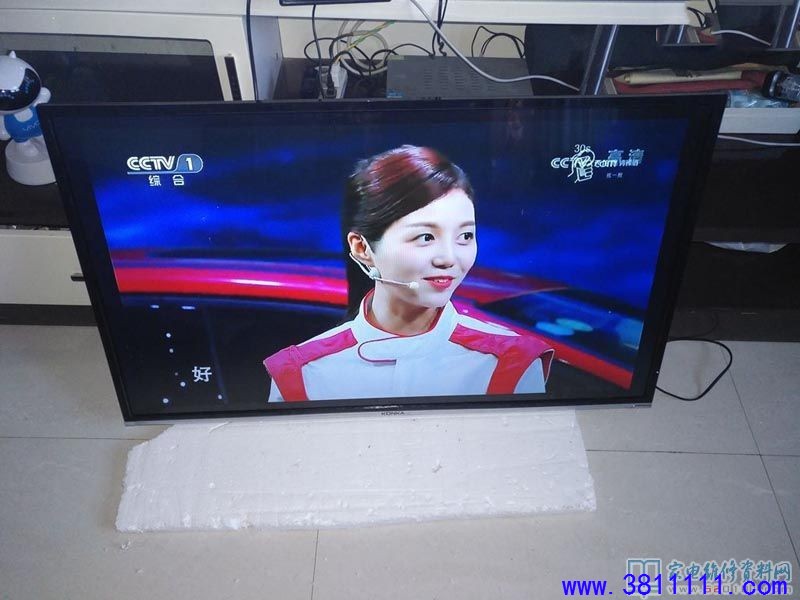

用近1小时安装终于成功
