康佳LED32F1100CF液晶电视黑屏故障维修

Rank: 8 Rank: 8

帖子: 1429
主题: 1399
积分: 32419
在线时间: 133 小时
注册时间: 2019-5-3
最后登录: 2024-9-18

发消息

发表于 2021-7-24 09:16:11 | 显示全部楼层 |阅读模式

接修一台康佳LED32F1100CF液晶电视，故障表现为开机黑屏，有时多次开关又正常，黑屏时检查5V、5VSTB、12V都正常，而ON-PANEL无电压，此电压是MTS6180XT芯片控制，估计存在虚焊，补焊芯片后故障排除。

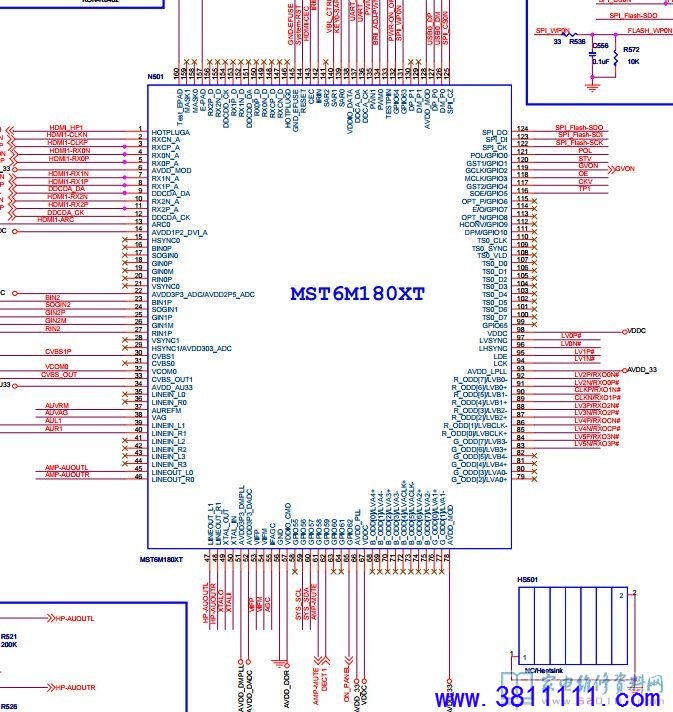

附：康佳LED32F1100CF液晶电视35017517板电路原理图

康佳LED32F1100CF液晶电视35017517板电路原理图.pdf (381.78 KB, 下载次数: 0)
