康佳液晶电视显示屏常见故障速修

维修迷

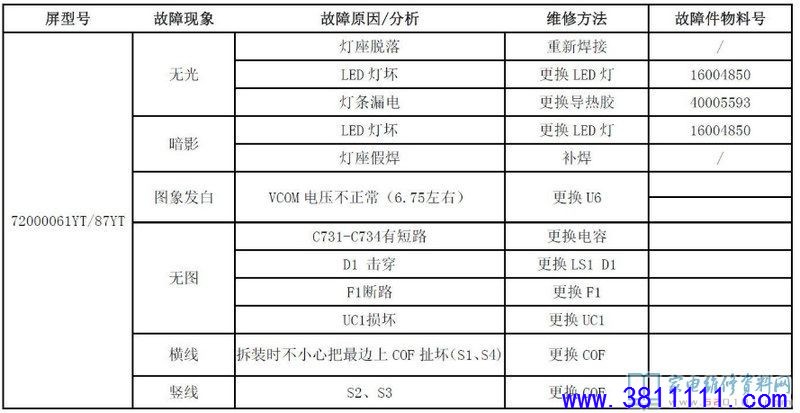

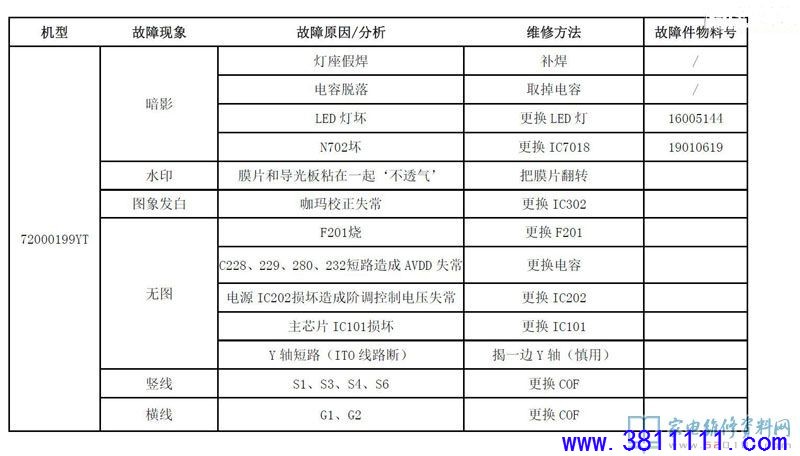

以下是康佳官方核心修屏组近期维修量较大的几种屏：

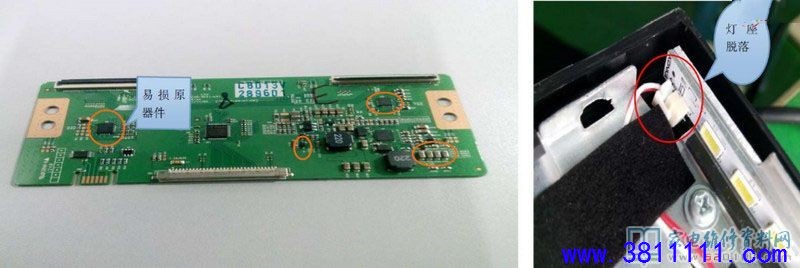

拆装屏注意事项：
1、注意固定PCBI的一些胶带。
2、PCB板是双面胶固定，拆的时候注意保护COF。
3、由于PCB板是双面胶固定，装的时候留给COF一些活动空间，避免屏左右摇晃出现横线。

维修技巧：

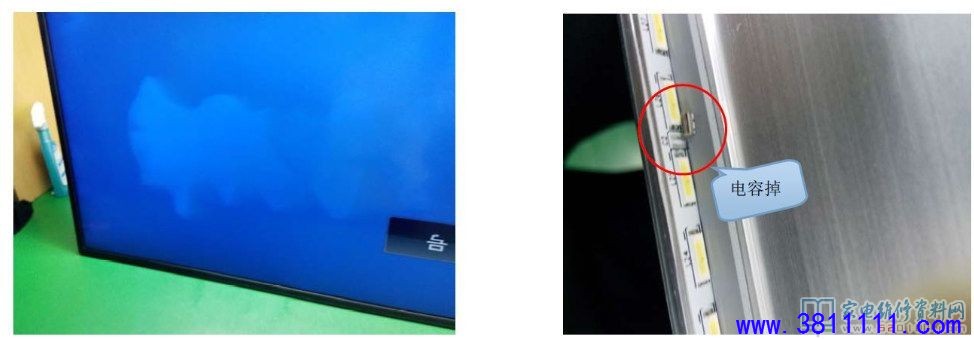

1、当出现暗影时，调换背光线L、R位置看暗影位置是否改变，如果改变可以确定为主板N702(IC7018)损坏。
2、当无图时，可以断开逻辑板到PCB板两条连接线任意一条，如果出现图像（一半图像）可以驱动逻辑板正常，问题可能是没有图像那边Y轴短路或IT0线路断（揭掉这一边Y轴即可：慎用）

维修技巧：

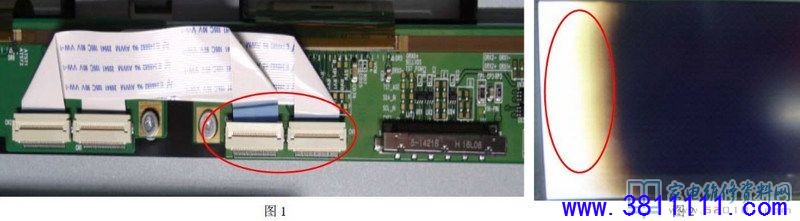

1、如上图，当无图断开连接线一边，如果出现图像则确定Y轴短路或ITO线路断，揭掉无图那边Y轴即可；图2也是属于Y轴短路或ITO线路断，揭掉图像发白这边Y轴即可。

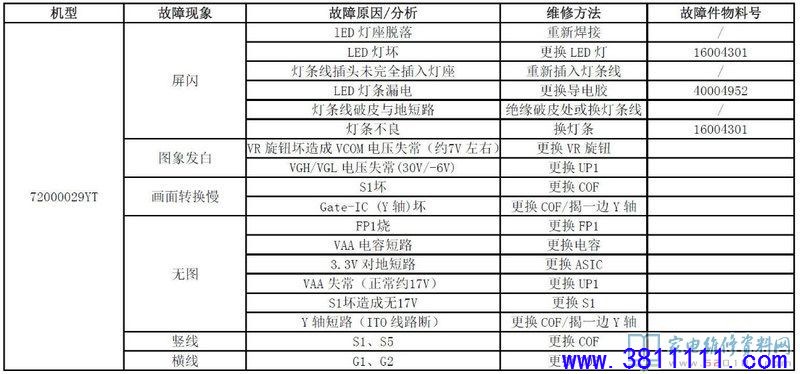

2、VAA失常（正常约17V）：断开RP32，VAA还是无17V，可试着换UP1,；同时可确认其周围三极管导通性是否正常，断开RP32，VAA正常，有可能是VAA短路或COF-IC不良，需更换COF-IC，COF-IC可逐颗断开确定是那颗不良。

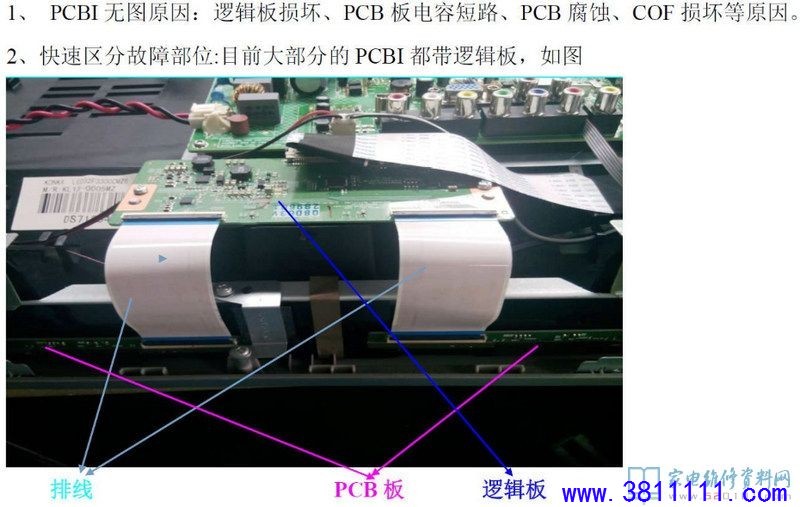

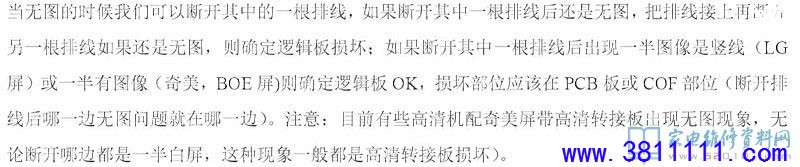

无图维修技巧（针对带逻辑板的PCBI）
