康佳LED32M1200AF液晶电视偶尔无法开机的故障维修

维修迷

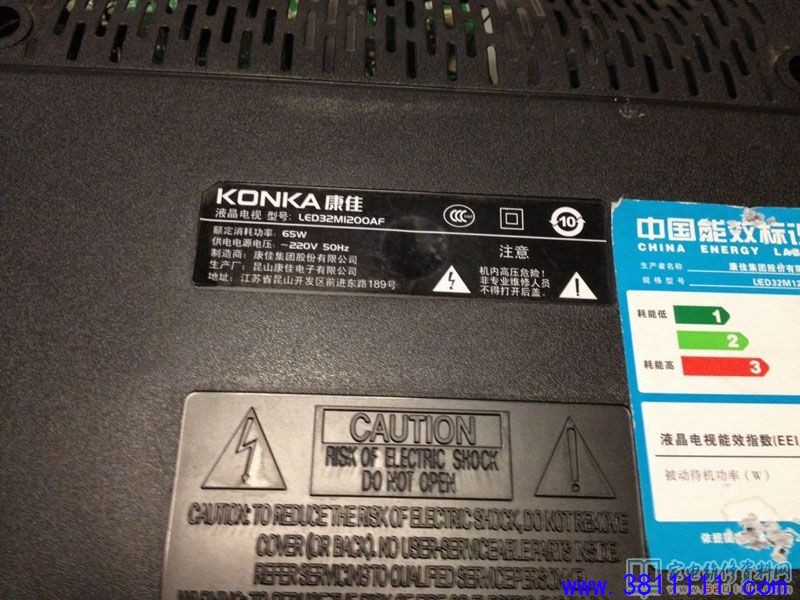

接修一台康佳液晶电视，型号是LED32M1200AF，故障表现是有时候不开机，据用户讲多开几次就会好，那我出维修观察的确如用户说。这机器是差不多两个月前我维修过，当时故障现象是开机背光一亮即灭，电视机没有声音，按理大部分电视机，背光保护是有声音的。

      结果检查发现背光保护后电源电压处于待机状态，像这种情况假若没有经验，很容易怀疑电源或者CPU故障。由于我有原来修康佳42寸的经验，于是将电源VW953，c，e对地短路，发现电源正常，不过背光还是保护，于是还是怀疑背光电路故障。结果那次对背光保护电路检查不出故障，当我表笔测试过压检测13脚的时候，电视机会好。在检查过压检测电路电阻无损坏的时候，对电阻进行更改用到现在（那时候太忙没有时间去分析）。

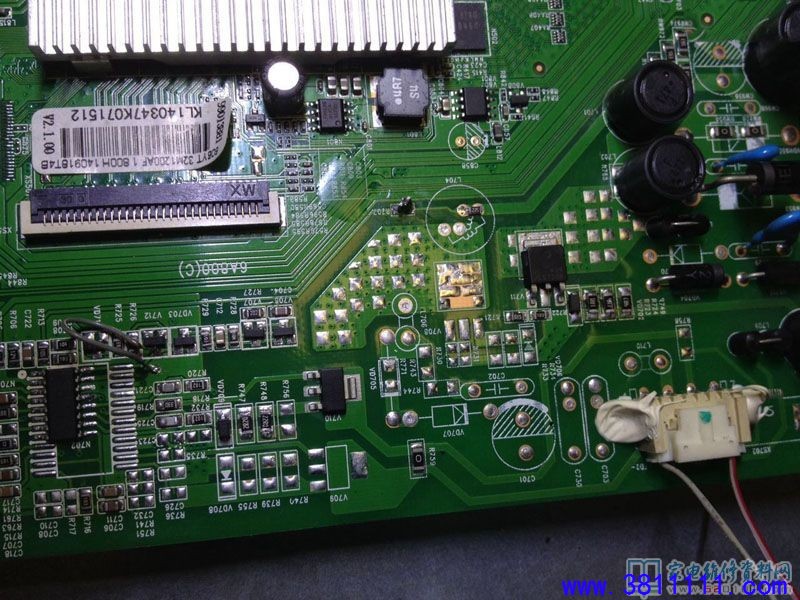

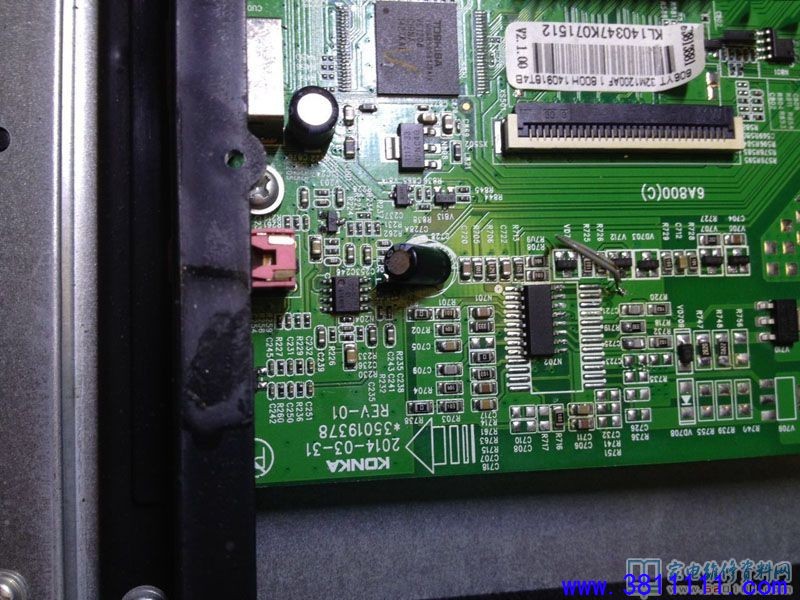

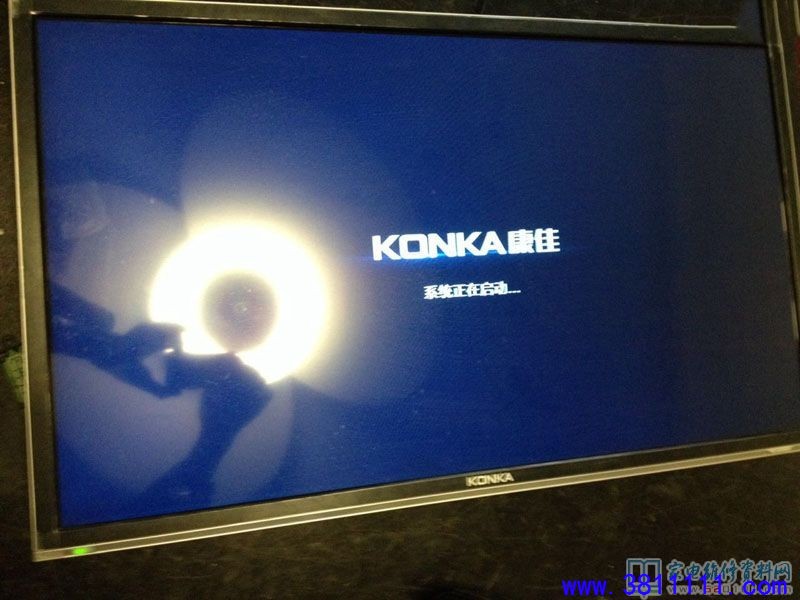

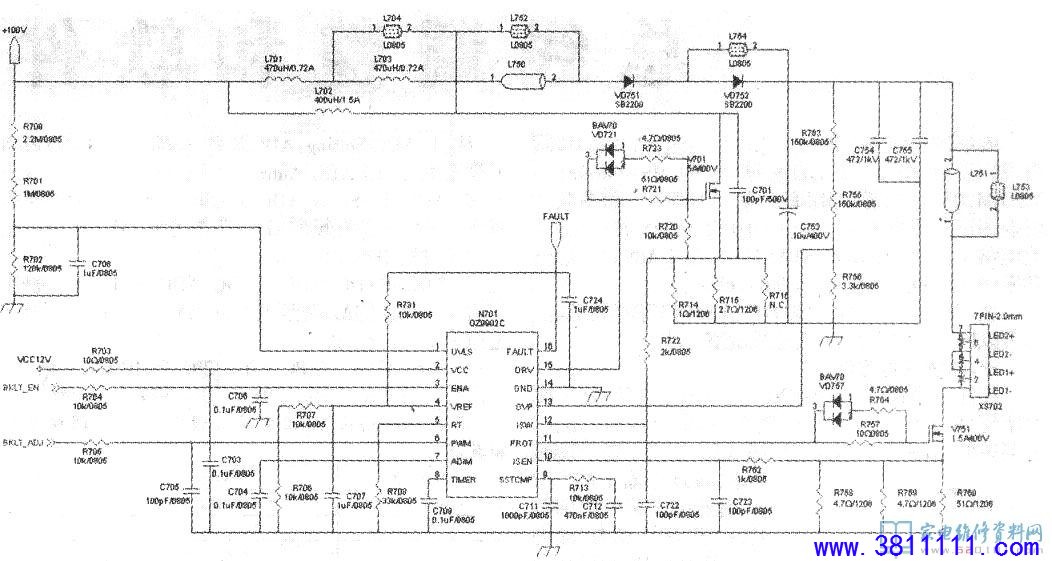

      这次又出故障，对过流过压电路检查无果的时候，于是还原原来更改的过压检测电路原件，电视机不正常工作情况下，决定找出故障元件（oz9902cn上次就换过）。这个电路通过查阅资料，oz9902在不正常工作时候16脚会输出高电平，让cpu不正常工作电源处于待机状态。于是短路oz9902的16脚到底，这时候背光闪烁几下电视机正常了，有时候要多闪烁几下，有时候好了又会闪烁。由于我对过压，过流保护电路检查过，就不怀疑了。电视机闪烁的时候背光升压也在闪动，这给维修带来难度，感觉这是个闭环电路，不好查出故障。于是对oz9902的管脚电压检测，其它基本正常，唯有1脚电压偏低。看图纸这个脚是背光升压电压取样检测脚，结果顺路检查发现图片中电阻已经接近无穷大，看来这应该就是故障点了，于是用两个1M电阻串联换掉，电视机这才算彻底修复了，看来没有查出故障点改电路只有临时管用，这故障估计是该机器通病。因为康佳这种大电阻我都修了好多出故障的了。
