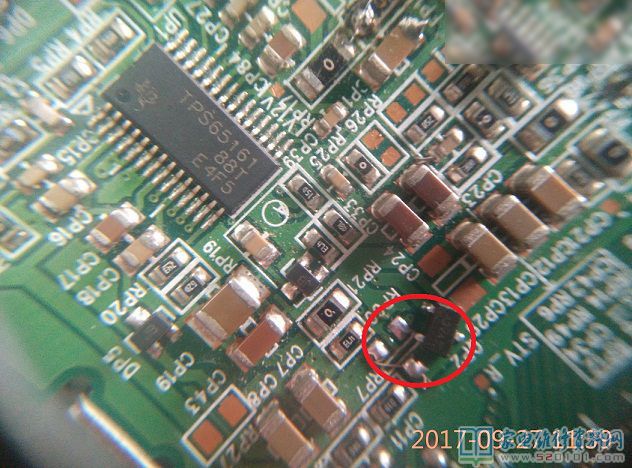

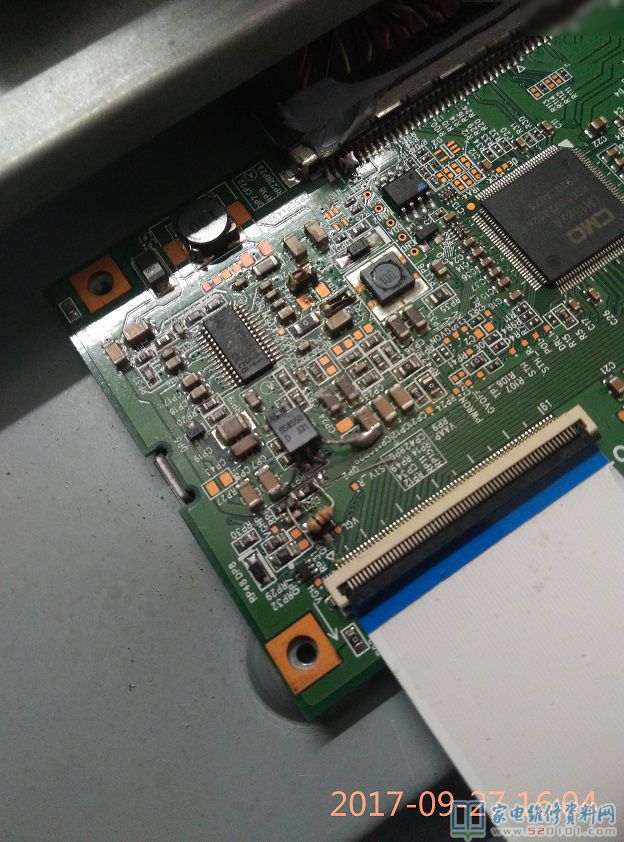

接修一台康佳LC32ES62机器，故障现象是开机灰屏，打开后盖直接测量逻辑板供电没有12V，查到主板上供逻辑板限流电阻开路，无疑逻辑板上有短路地方，再测量逻辑板12V保险开路了，初测后级没发现短路之处.于是换上主板及逻辑板上12V限流电阻 断开逻辑板至屏线，开机不再烧电阻，测VGH VGL VDA电压均正常，再接上屏线开机突然看到逻辑板上贴片三极管冒烟.断电直测是VDA对地有短路，断开上屏排线VDA就不短路了，说明问题在屏边条上有VDA短路点，拆屏找到了一个电容发黑，取下用1U/25V电解电容替代，再把烧坏VDA开关MOS管用CS8550替代（因手中没有贴片P沟MOS管）再插上逻辑板与主板和屏连接，再通电机器就完全正常了。
附：康佳LC32ES62液晶电视（35013020板）存储器数据
|
