长虹液晶ZLS53GI机芯工装板升级方法

维修迷

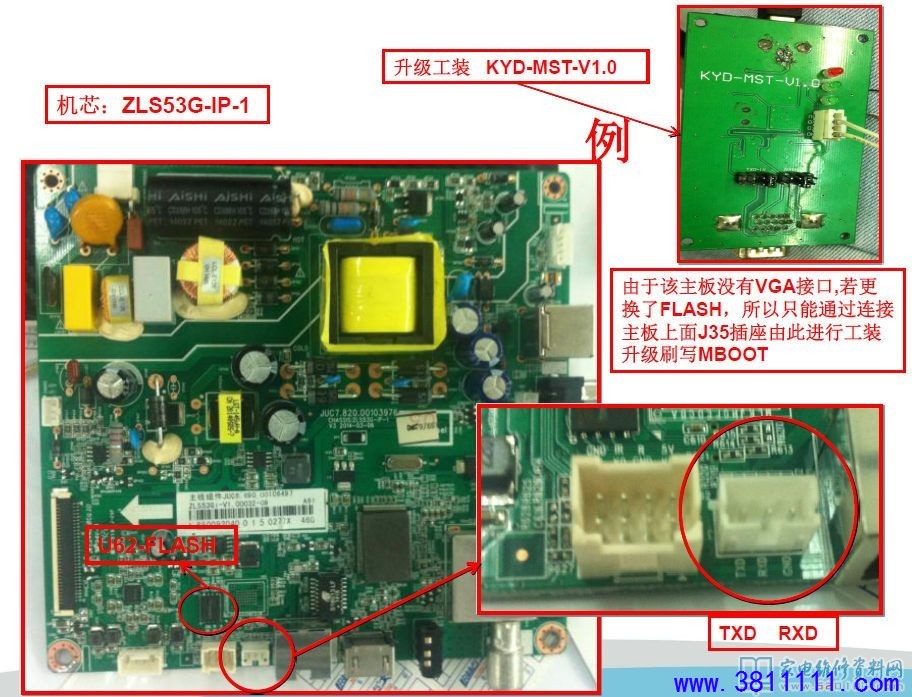

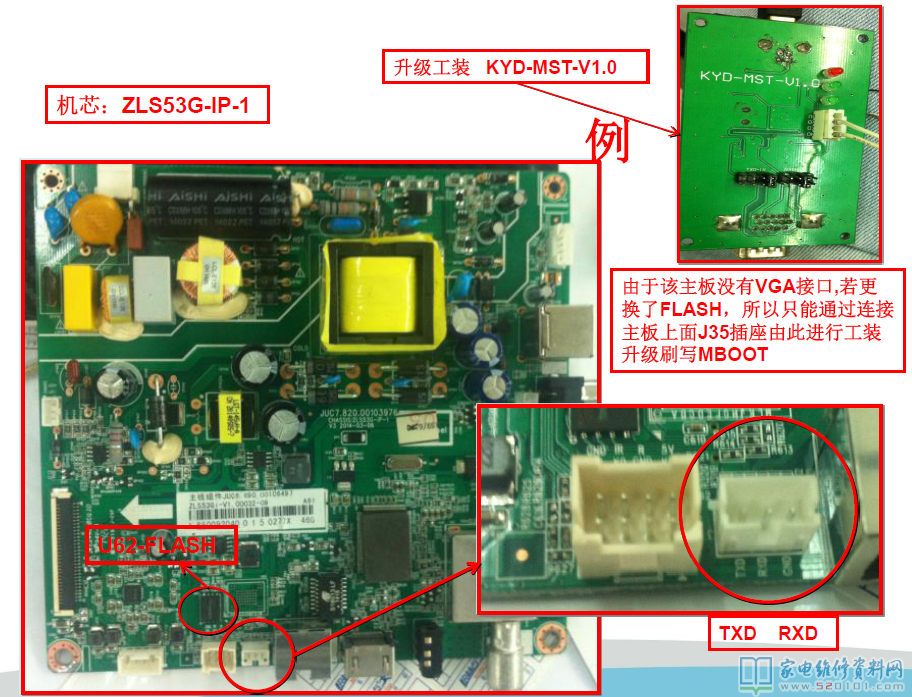

此主板机芯为ZLS53G-IP-1 ，实物图如下图所示，由于该主板没有VGA接口，若更换了FLASH，所以只能通过连接主板上面J35插座由此进行工装升级刷写MBOOT，本文以升级工装KYD-MST-V1.0为例，来进行图文讲解。

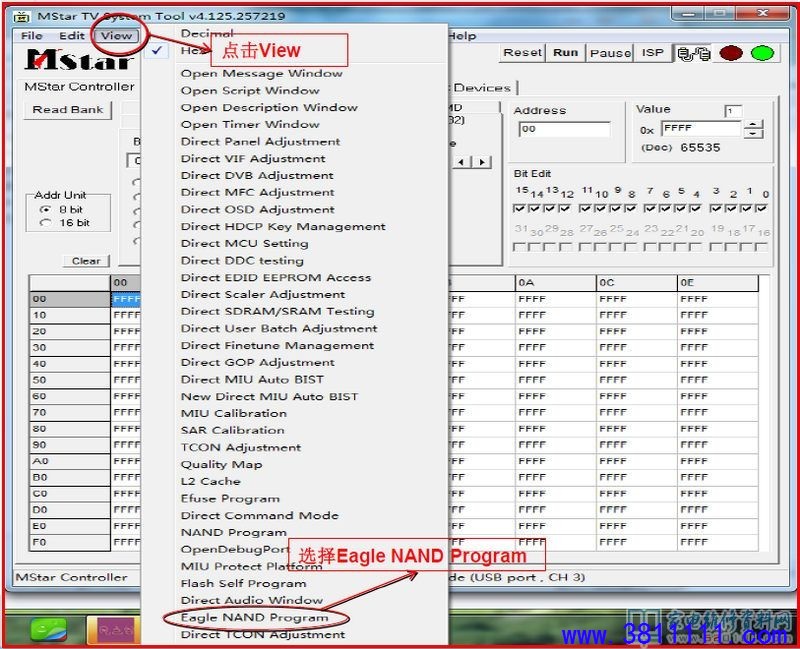

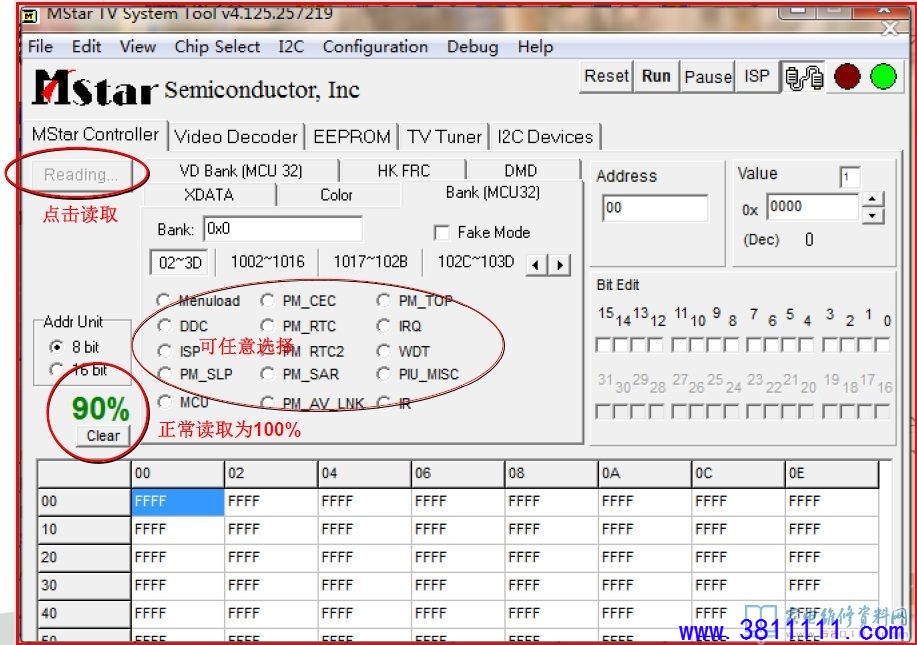

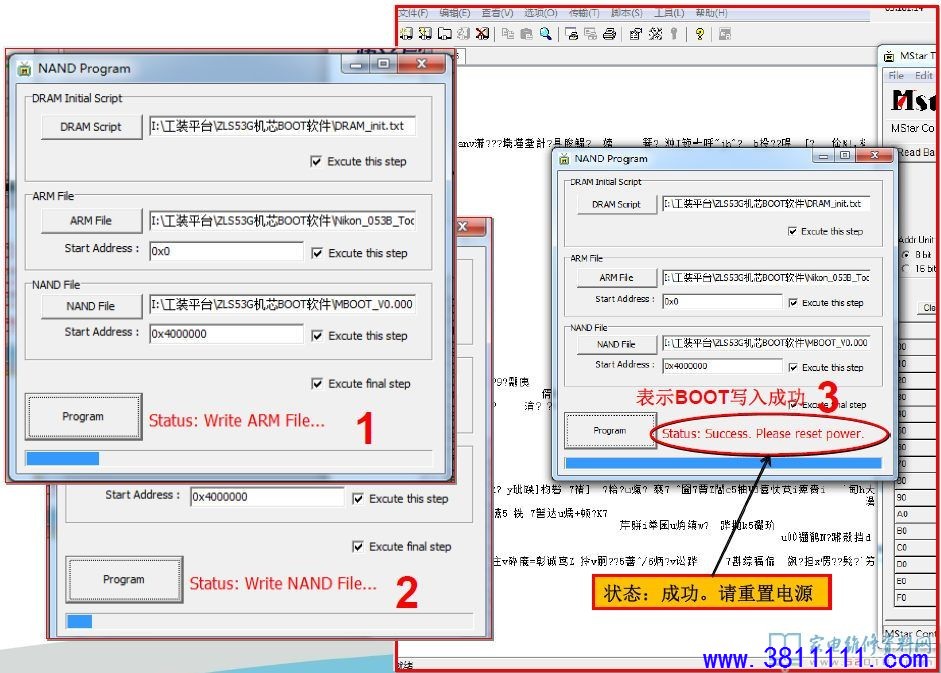

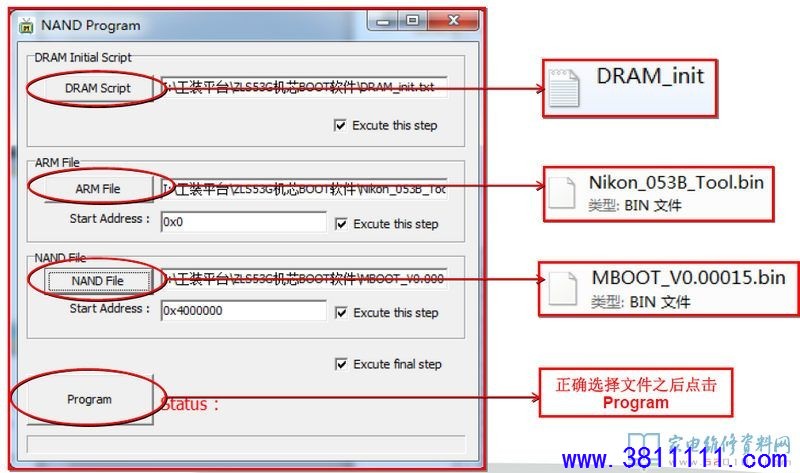

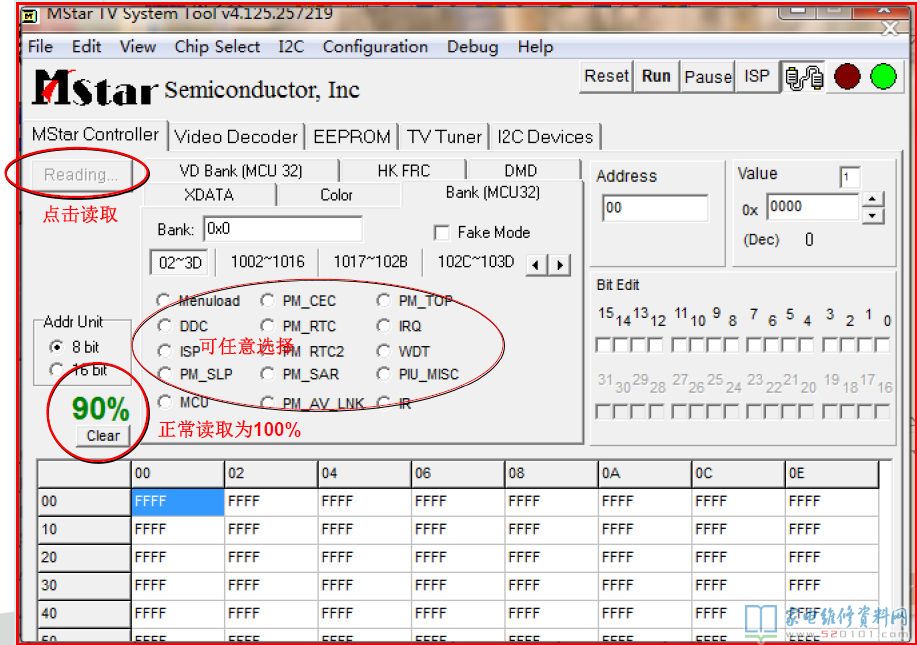

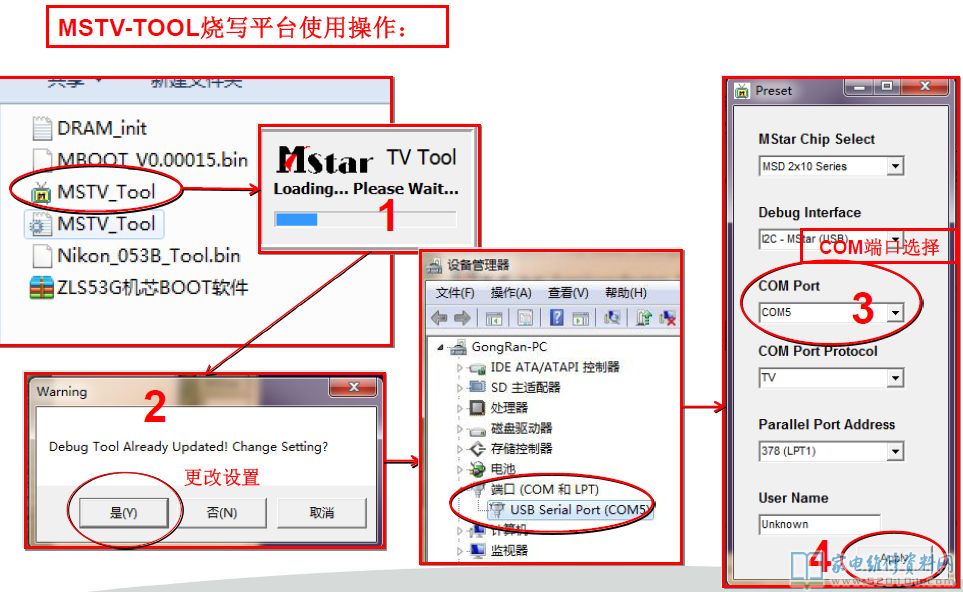

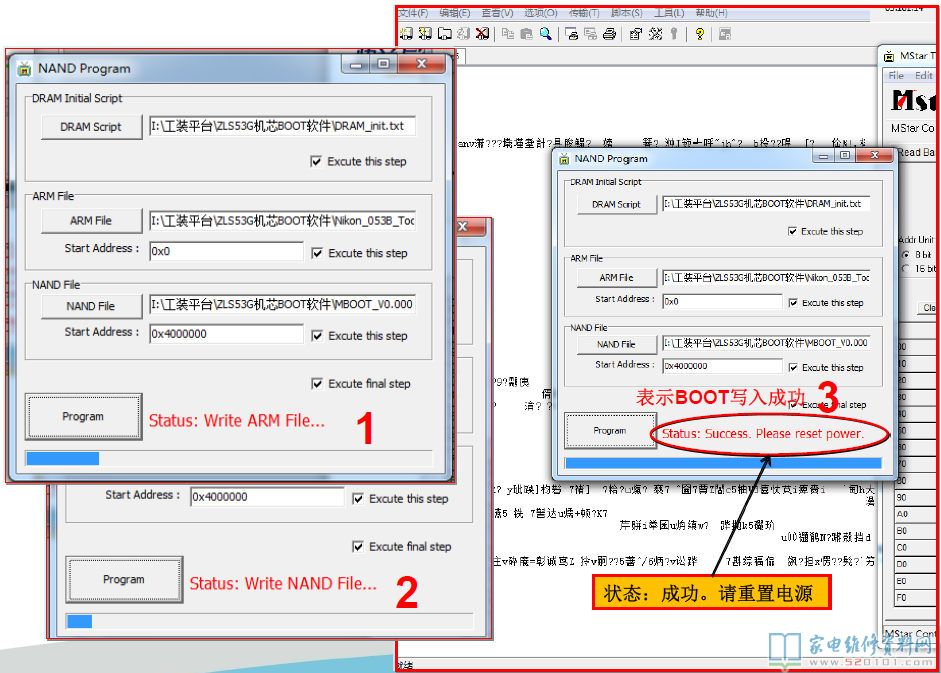

MSTV-TOOL烧写平台使用操作如下图所示

MBOOT刷好后，在进行U盘强制升级：将对应软件放入U盘，插入USB接口，按住菜单遥控开机，便进入升级界面。由于修板是在工装屏上面进行升级，在强制升级过程中屏幕是没有显示的，但打印信息还是有进度，等升级完成自动开机后屏幕便能够显示。
