长虹LED32C2000I液晶电视暗屏故障检修

维修迷

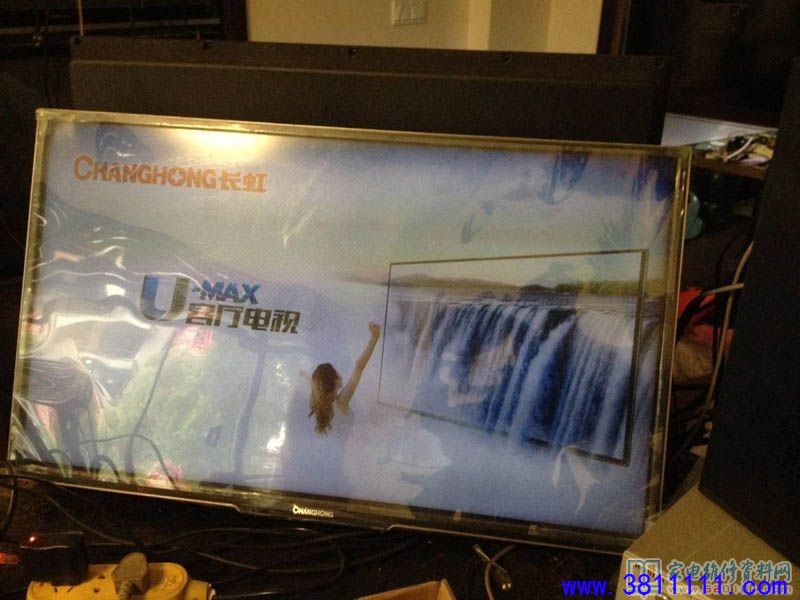

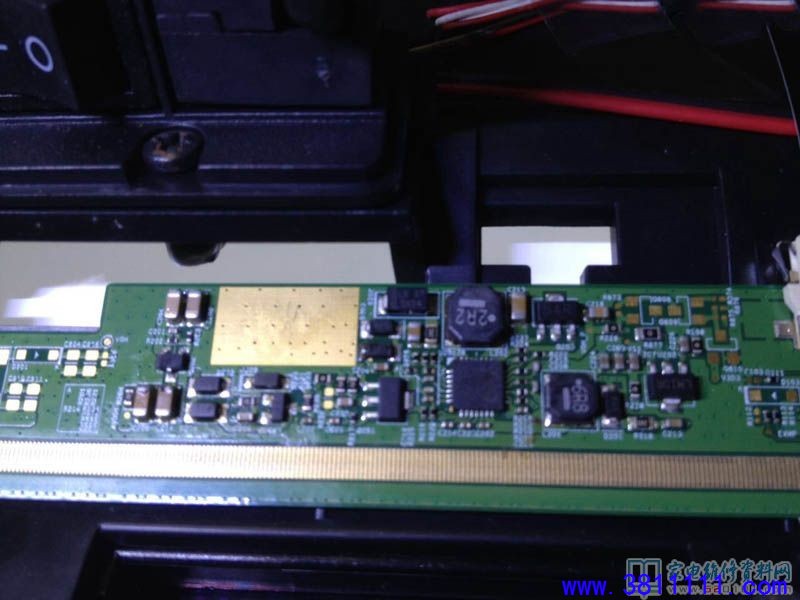

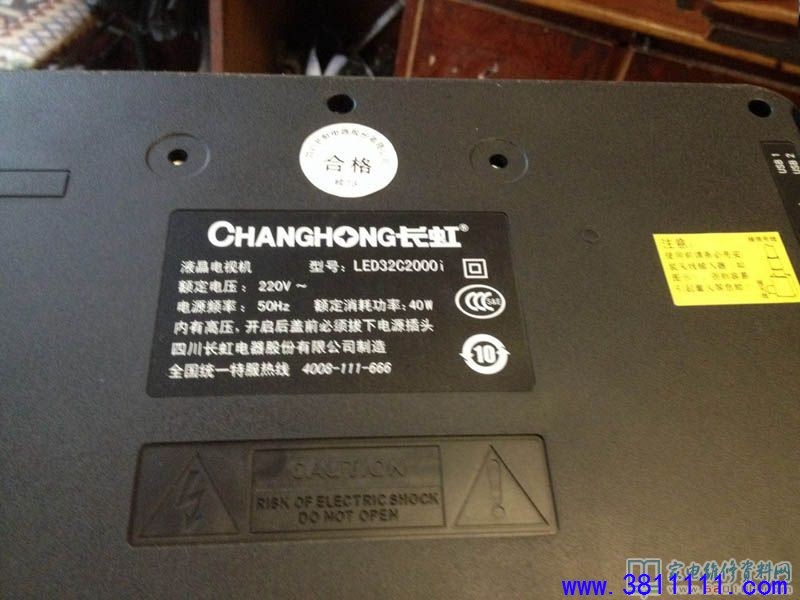

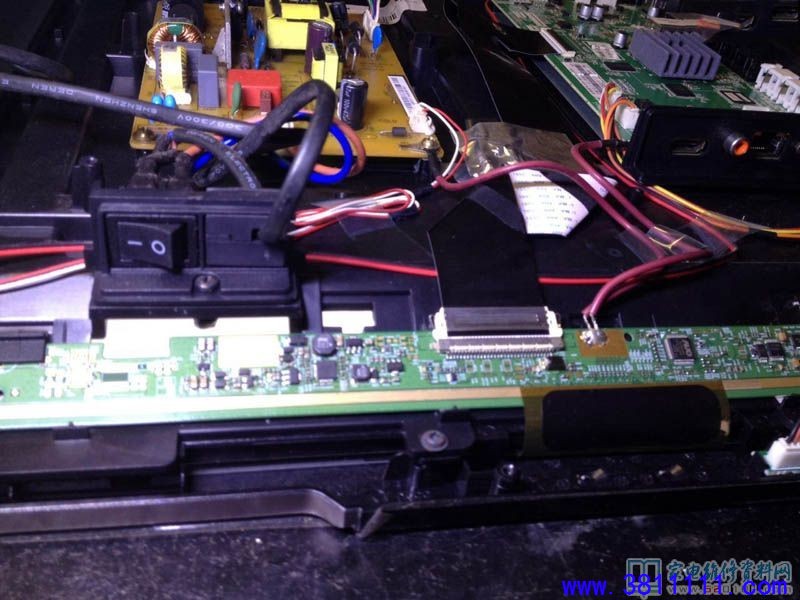

接修一台长虹LED32C2000I液晶电视，故障表现为暗屏，有开机提示音，基本确定主板完好。于是拆机检查发现主板到屏边板12V正常，边板上面VGH30V有时候有有时候没有AVDD15V没有，VGL只有不到-5V。

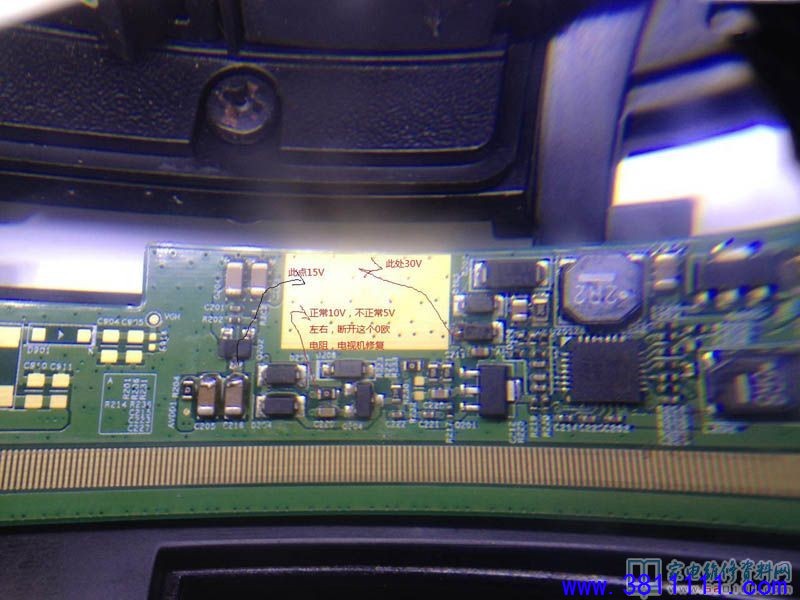

        不过检查中发现冷机VGH有30V时候，用表笔测试图片中15V产生三极管Q202基级，Q202集电极马上有15V电压输出，过后电视机恢复正常，这时候VGL也只有不到-5V（当时我还以为VGL就是这个电压），一旦关机故障依旧。

         这种情况一般在冷机后电视机容易恢复正常，热机后电视机无论如何也不会好，反复检查分析估计AVDD,VGH,VGL是有那组电压存在不严重短路，造成开机后AVDD,VGH保护了，在对AVDD,VGH,VGL负载电阻测试中发现vgl只有不到8欧电阻，这组电压一直有，也不敢确定是不是它负载有短路情况。过后还是用我的老办法外接逻辑板，接入15AVDD,30Vvgh，这时候电视机出现满屏竖线干扰，没有一点图像，维修到此几乎无法了，不过细思量发现这个故障原来好像遇到过类似的。

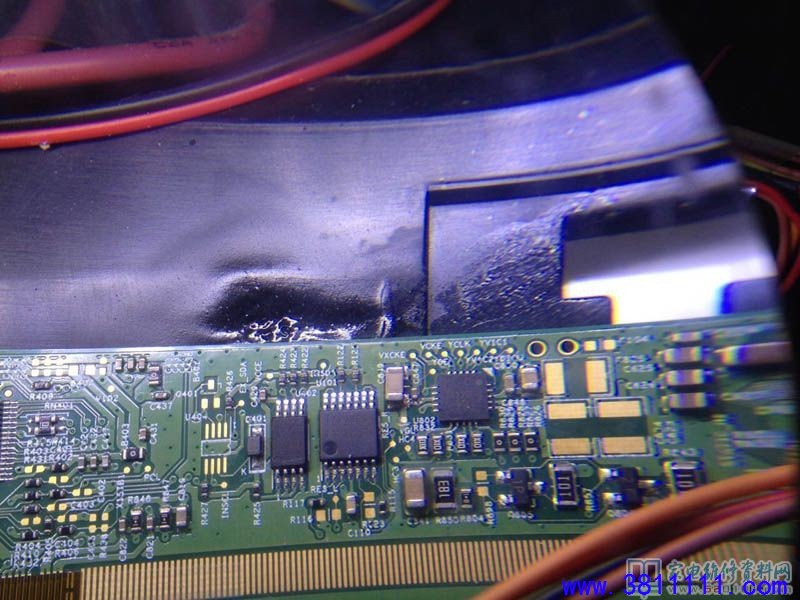

         于是在电脑上查询已经记录的文章，果然有一例很像，于是按照方法去掉图片0欧电阻，电视机修复，这时候我测试发现VGL是-10V，于是顺路理过去是图片中u802有个脚阻值变小，这个芯片不好焊接我也没有现成的，于是就此作罢，原来我这样修的一台32长虹也没有出故障，图像上面没有看出异样。
