液晶逻辑板VDD电压产生电路的工作原理（附图）

维修迷

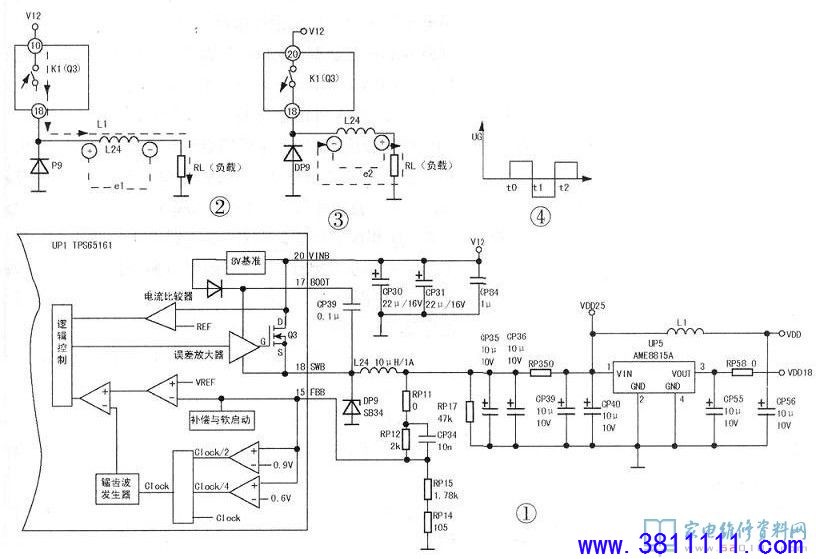

液晶屏逻辑板VDD电压产生电路是由UP1的(TPS65161)的15、17、18、20、21脚内部电路及外部电路组成，如图1所示。本文为便于分析，对图1进行简化，Q3用开关K1代替，于是得简图2、3，结合下图1、2、3进行分析。

       如上图所示，上电后，UP1的16（图中未标出）脚(EN1)接输入12V电压（高电平），20、21（图中未标出）脚的输入电压分两路，一路送到基准电压发生器，产生稳定的8V电压，给驱动运放提供工作电压；一路供电内部MOS开关管漏极。时钟脉冲发生器产生的脉冲送到锯齿波发生器中，经调制处理后输出调制脉冲到运放的同相输入端，误差放大器输出的控制电压送到运放的反相输入端，经运放比较放大，输出电压到驱动控制器中，产生的驱动脉冲经驱动运放放大后，驱动MOS开关管Q3，见图1。下面分两个时段进行讨论。
(1)t0-t1时段在t0时刻，Q3的控制极输入正极性的跳变脉冲，如图4所示，Q3导通。相当于开关K1闭合，见图2，此时，V12电压通过导通的Q3，即开关K1，从UP1的18脚输出，向L24充电，见图2中的L1，同时向负载供电，由于电感线圈中的电流不能突变，因而电流是线性逐渐增大的，于是在L24两端产生左正右负的感应电势el，此时DP9处于反偏状态而截止，感应电势与电源电压叠加，合成电压为零，到t1时刻，充电结束，此时L24两端感应电势达到最大值。
(2)t1～t2时段在t1时刻，输入到Q3控制极脉冲迅速转变为负脉冲，见图4所示，导致Q3截止，相当于开关K1断开，见图3所示，根据楞次定律，开关K1突然断开的瞬间，电感线圈L24两端要产生一个反电动势e2，以维持原来方向的电流，使之沿原方向继续流动。
       开关K1断开后，L24中的电流向负载供电，并与DP9构成回路，见图3中的e2，因为此时L24两段左负右正的感应电势使DP9正偏而导通，所以DP9又称之为续流二极管。
       重复以上周期，可得到持续的VDD25电压，为了稳定输出电压，通过RP11、RP12、RP15、RP14，对VDD25取样分压，并反馈到UP1的15脚，经内部电路处理后，控制驱动脉冲的占空比，从而实现稳压控制。
       VDD25电压分两路，一路经L1、CP56滤波后得到VDD电压，为逻辑板上时序控制器和扫描驱动器以及数据驱动器提供电压；另一路经CP39、CP40滤波后，送到UP5的①脚，经内部稳压处理后得到VDD18电压，供逻辑板上的时序控制芯片使用。
