假冒夏普32寸飞线修复竖条屏的维修

维修迷

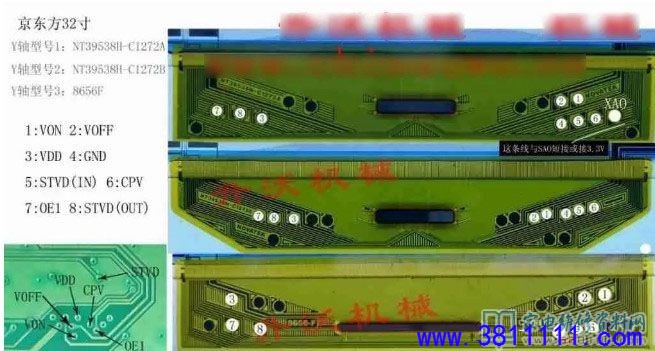

接修一台假冒夏普32寸，此机开机蓝屏，出现商标时为竖彩条，无信号时是左右游走的彩条。测屏一体逻辑板，VGH22伏，VGL-7伏，STV7伏，VDD3.3伏。屏幕右侧有两个耳朵，刮开测试点测量，VGH22伏正常，VGL-7伏为2.3伏，不正常。其他点基本正常。决定飞线试试。在网上找到京东方液晶屏飞线图，此机的屏是HTV320WX02-206.把一体逻辑板上的VGL-7伏用漆包线跳接到耳朵上的VGL上，两个耳朵相通的。试机果然成功了。没来得及拍照片就装上了。我把飞线图贴出来，大家参考。

      VGL是测试点（2）.遇到此类报废机可用此法救活。
