PPTV-43P1S智能电视灰屏故障维修过程

维修迷

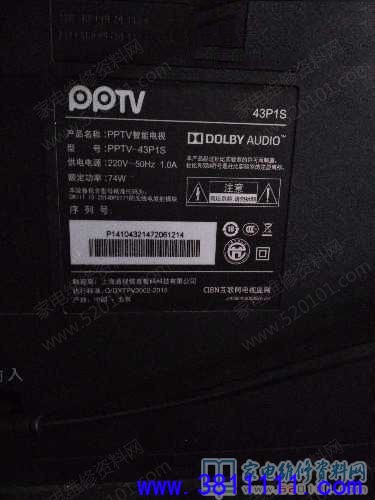

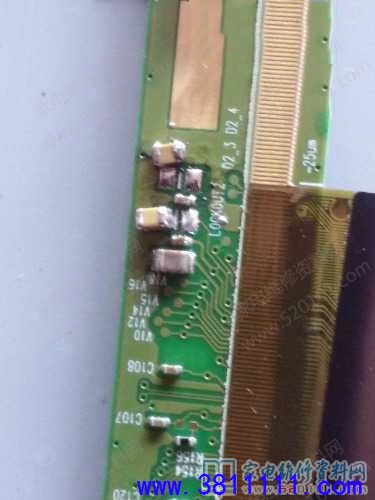

接修一台PPTV 43P1S智能液晶电视，故障表现为灰屏，拆开液晶电视，测逻辑VDD明有短路，断开左半边屏线右边正常，说明故障点左半屏与边板，通用测法找大电容，左线测C109，C120明显短路，拆出电容测是好的，测CI09还有短路，接下来把左边大电全部拆下来，测量边C109位还是短路，难道是屏内部？如果是屏幕短路只好退给用户了，水平不够呀，所以把拆电全部按回原位，发现C109，C120中间还有一个细小容是C111是与C109，C120连在一起，会不会是这个短路呀，可重来没有修过这磨小家伙坏过呀，不管先拆下看看，结果真是奇迹出来了，测量真的好了，开机测试画面正常了。

      原来这么小的家伙也会坏，也是第一次发现，以往都是大电容，这个小元器件损坏还第一个修坏过。
