冠捷AOC LE42S15PK液晶电视电源板不通电的维修

维修迷

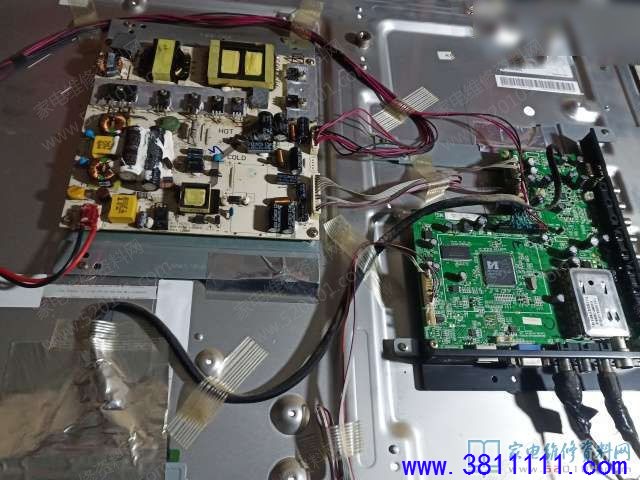

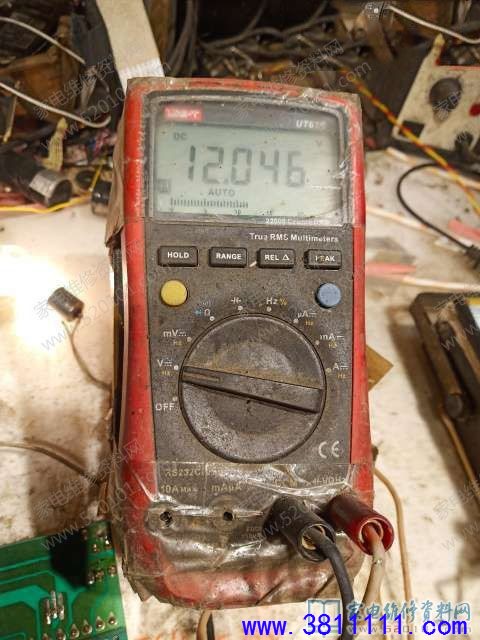

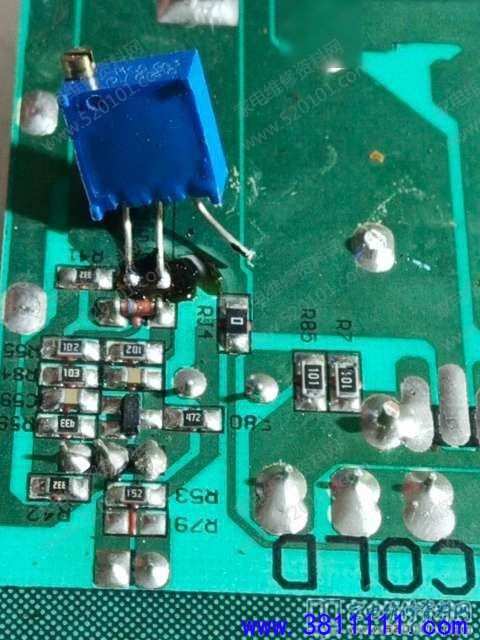

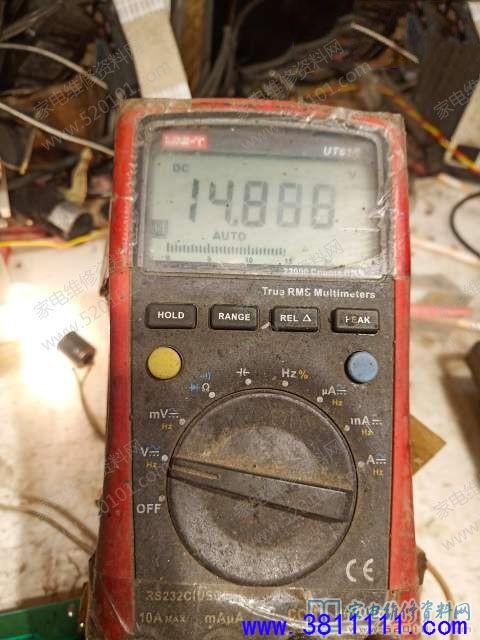

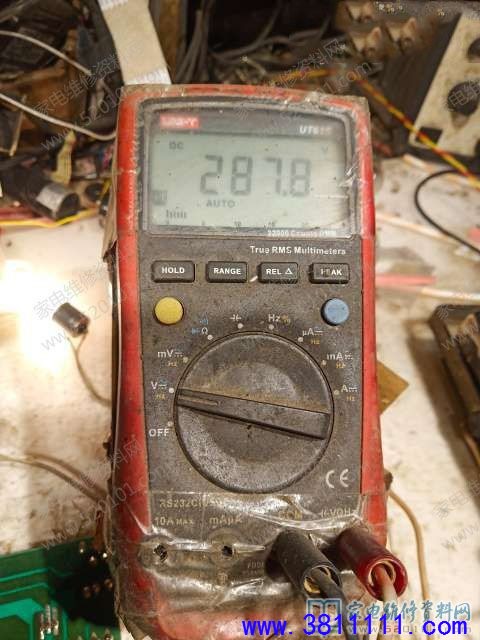

接修一台冠捷AOC LE42S15PK液晶电视，其电源板板号465-01A6-L6501，故障表现为炸管，换上所有损坏元件开机 ，灯泡不亮，我维修电源板，都是用25W/24V灯泡做负载，PS-ON接一个开关到5V做强制开启信号，有时候可以开启，测量电压时发现当测量450V82UF电容时，灯泡不亮，目测电容脚有霉断，换电容后还是不太好开启，测量R8电阻电压为12V，测量大电容电压为287V，PFC电压没有工作， 造成L6563不工作的原因就是工作电压低，现在好多电源板上的电源管理芯片对工作电压要求过分，高了 低了 都保护，有了这个思路 就用503可调电位器调节输出电压，当调节输出电压过13V-15V时电源开启非常灵敏，测量可调电位器电阻值为32欧R8。

     电源板维修完成，装机试机 焊上贴片33欧电阻，图像完美。
