乐华24寸液晶电视图像显示不正常的故障维修

维修迷

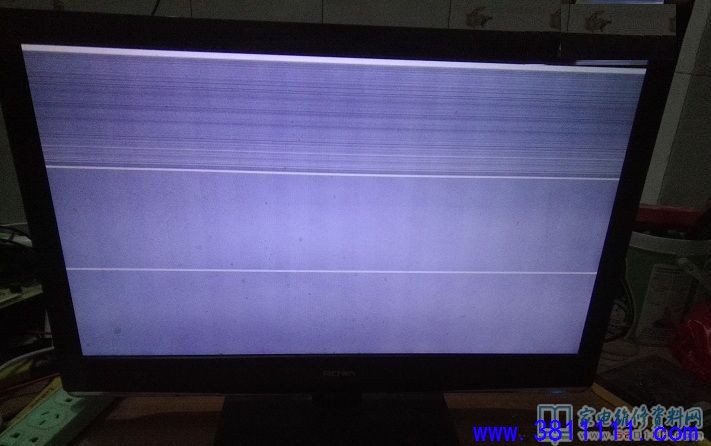

今天说一例很奇特的故障，一台乐华24寸液晶电视，这台电视的故障是图像显示不正常，屏幕不断的闪烁，闪烁的同时那些白条也跟着闪，如下图所示，当你第一眼看到这个故障现象时，你第一时间反应的是什么？那不用说了，肯定是屏，逻辑板，对吧？我也是这么想的。当然，客户也是这么想的，认为故障是复杂的。

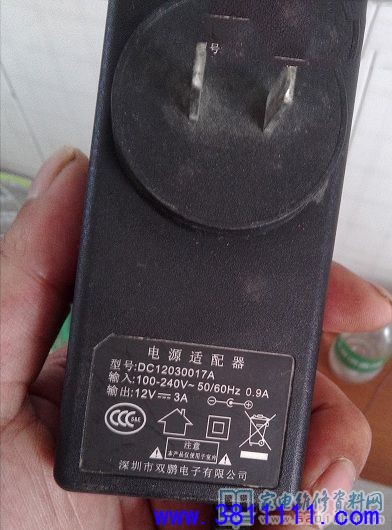

       我们看看这个电视是由这个12V电源适配器独立供电的，如下图所示。

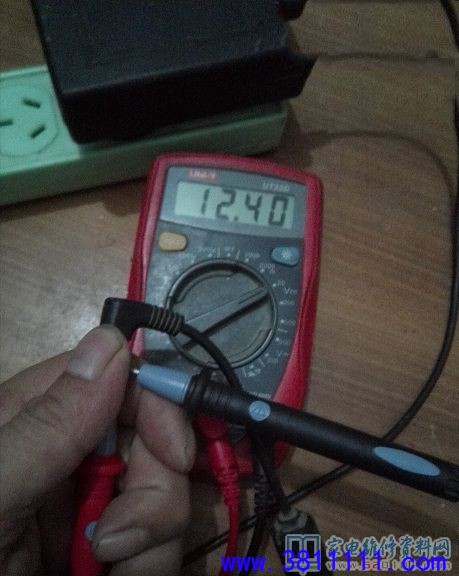

       用万用表测量输出端，是这样的电压。这没毛病吧？万用表告诉你什么了？电源正常的？千万不要被万用表蒙蔽了。

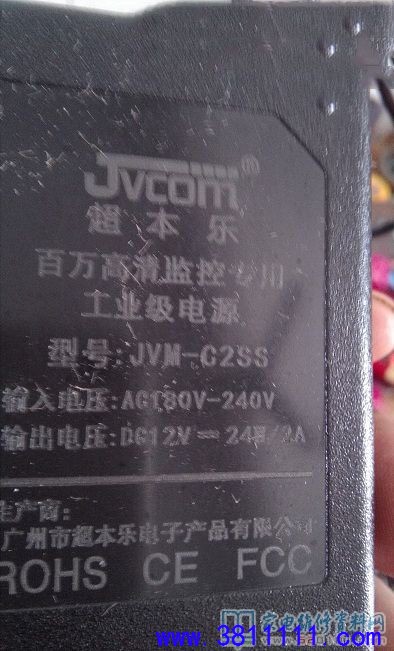

    按照常规操作，下一步肯定是拆机了，可是，你如果这样做，那就错了，这故障跟主机一点关系也没有，但你相信万用表。甚至于，弯路越走越远...我是顺手拿一个监控用的电源换一下。

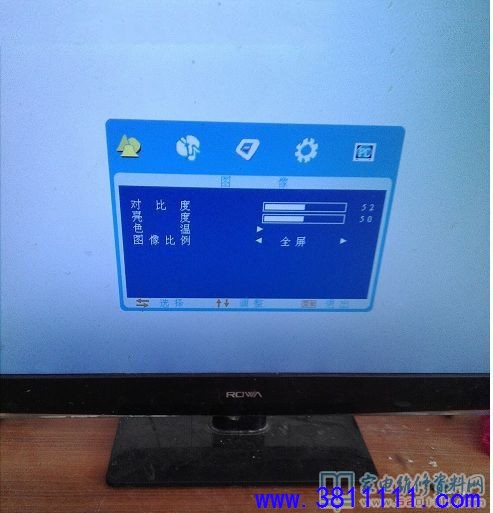

      换了之后再试机，已经一切正常了，你再回头想想，假如你手头上暂时没有这个电源代换，你得该怎样折腾？

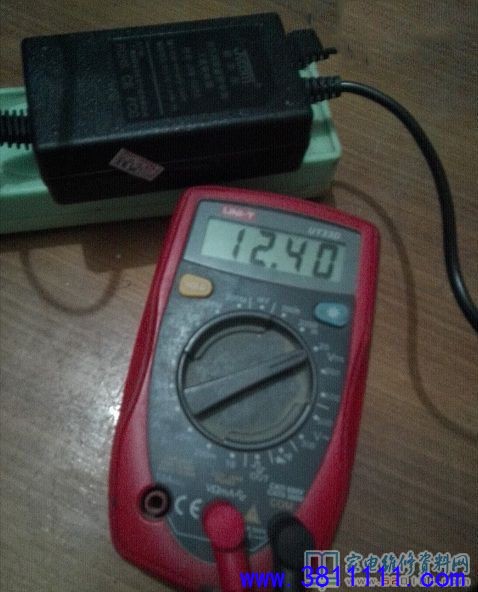

      到这里，一般上，大家都是维修结束了，直接给人家换一个电源适配器就行了。我觉得，还得继续追查原因下去，这样技术才会进步。原来的适配器输出的电压12V左右，这是正常的，但为什么不行？那么，那个监控用的12V盒子，又怎么能用，它输出电压是多少呢？

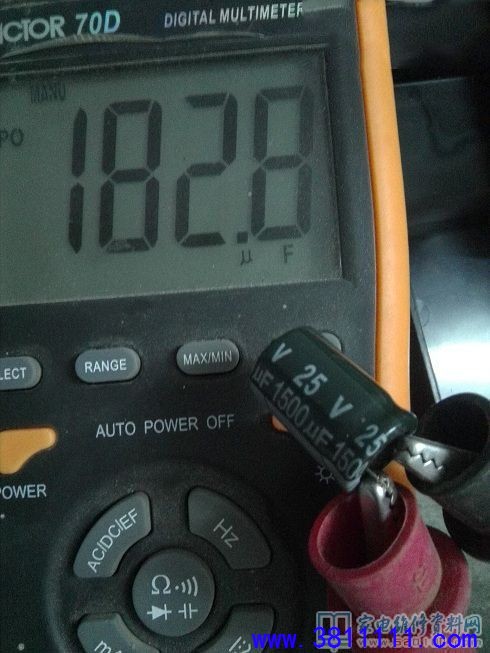

       这就尴尬了，也是12V左右。那原来的电源适配器究竟是怎么了？我第一时间想到的就是那个输出滤波电容，拿锤子敲开看看，取下这个电容测量，如图。

      外表完好的电容，容量却大大的减少，这就是引起故障的原因？由于找不到相同的电容，只找到一个25V/650UF的代换，换上之后，电视机一切正常了。
