TCL 55A950C液晶电视换灯条后改背光电流过程

维修迷

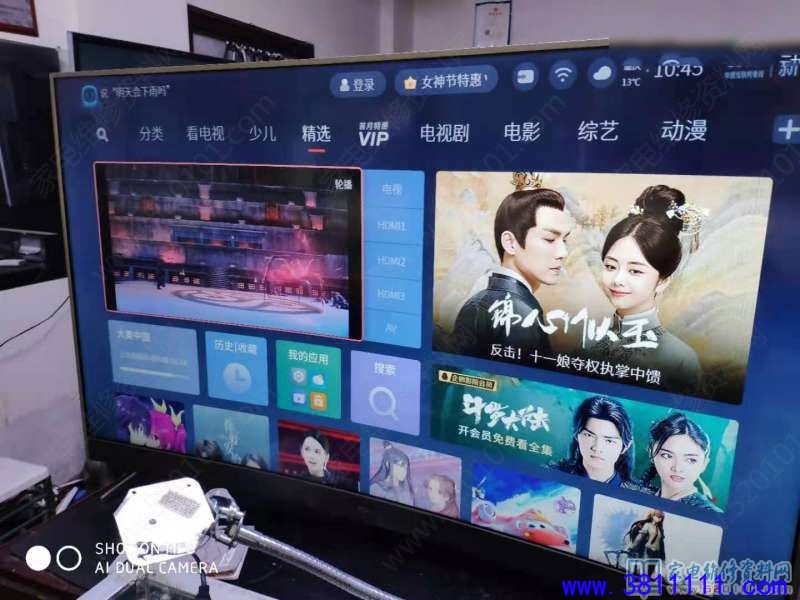

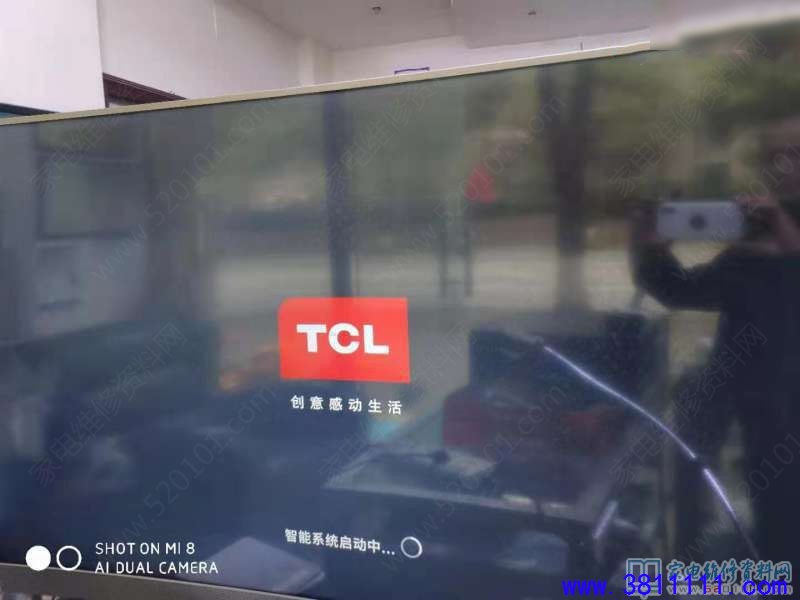

最近维修一台TCL55A950C液晶电视，故障表现为背光灯条坏，这个曲面电视机屏幕很薄，本来想换灯条全部，结果开屏发现灯条有一组只坏了一个，于是询问用户，用户说电视机不到三年，于是决定换灯珠修复，结果换了灯珠测试电流300多毫安，于是去掉和灯珠串联的电阻，只留下两个15欧电阻，结果电视机试灯条半天不出问题，后来装上屏幕发现我在用电视机自己搜索数字频道过程中，电视机背光保护了，但是电视机再开机观看电视剧电视机正常。

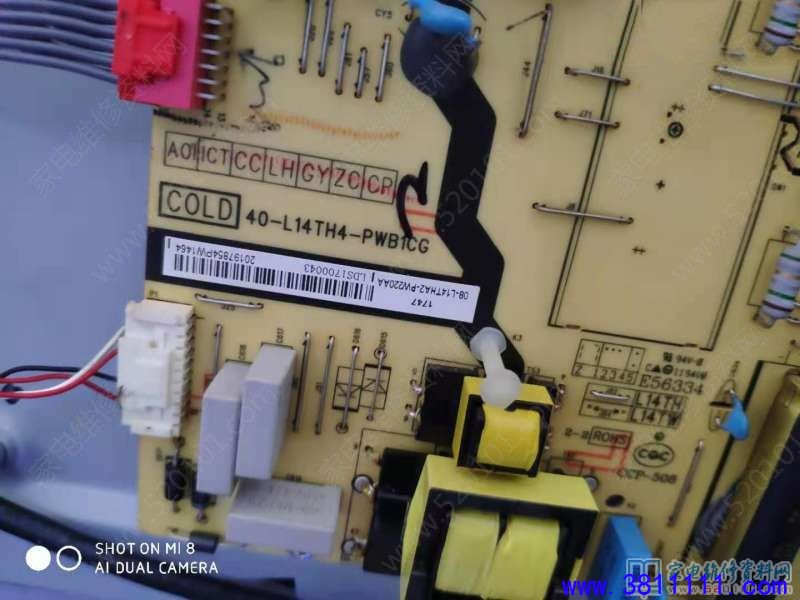

       后来也发现电视机观看中我去调节背光电流，减小到一定时候，电视机背光也要保护，我分析是减小背光电流太小，背光板出现了过压保护，后来装上两个56欧电阻试机，电视机不再保护，这个时候测试电流，发现这个电视机背光电流随图像亮度在变化，最大到150ma，估计这款电视机背光电流受主板图像信号控制，类似于CRT电视机三个枪束电流控制电路，图纸是一张参考图，感觉和该电源板差不多。
