TCL 48F3800A液晶电视图像半边暗的故障维修

维修迷

接修一台 TCL 48F3800A液晶电视，客户说图像一半较暗，曾经到过上一家师傅处开价过高，用户嫌贵转我处。在我维修部检查，不是一半，而是整屏都暗。初步判断是灯条故障。开盖检测发现，4组灯条有两组输出为0。但开机有瞬间启动电压，认为是灯条故障。然而用灯条检测仪检测灯条，都正常。看来问题还是在高压板。

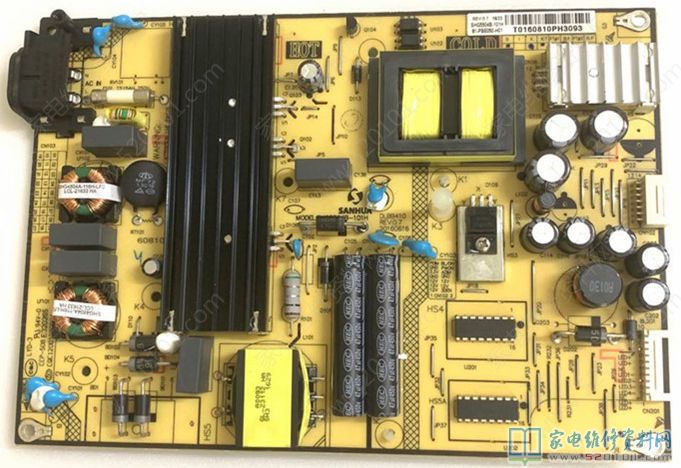

    高压部分为两片GB98ADN，经分析，打算拆除第6脚限流电阻R304试机，但又怕会造成二次故障。便进行对比检测，没有想到的是居然是D301击穿短路。纳闷了，为什么301短路后会只有两组输出？最后发现，只有一片GB98的第6脚接有限流电阻，而另一个的第六脚接地。其他液晶电视输出如果短路通常是没有电压输出的，而这台短路还有两组输出的原因就是只有一组有保护。好了，此问题清楚了。换只大功率快恢复二极管试机，手摸二极管是常温。 至此修理圆满。
