TCL D49A730U液晶电视更换灯条过程（图）

维修迷

接修一台TCL D49A730U液晶电视，此机器采用的是MS828机芯，故障现象是开机声音图像均正常，不到10分钟图像消失，声音一直正常，在强光下细心观察，能看到暗暗的活动图像。根据现象，可以判断是背光问题，要么灯条损坏、要么背光电路出故障。

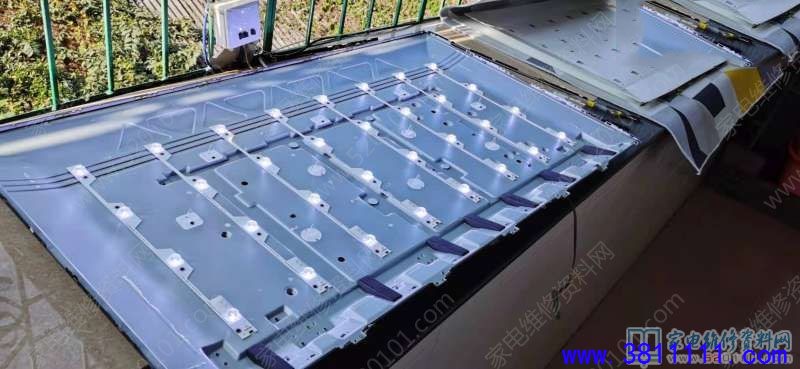

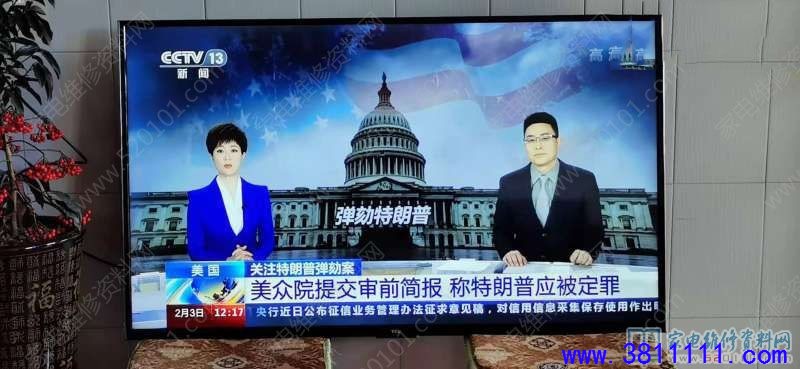

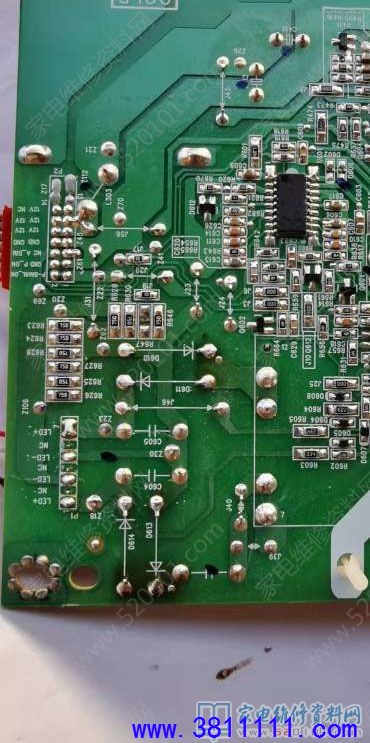

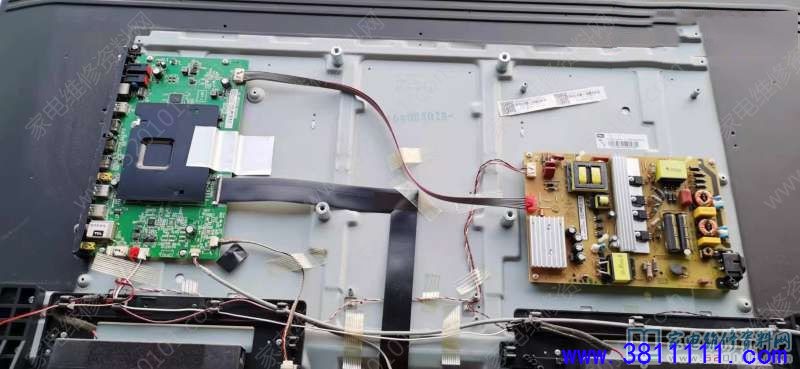

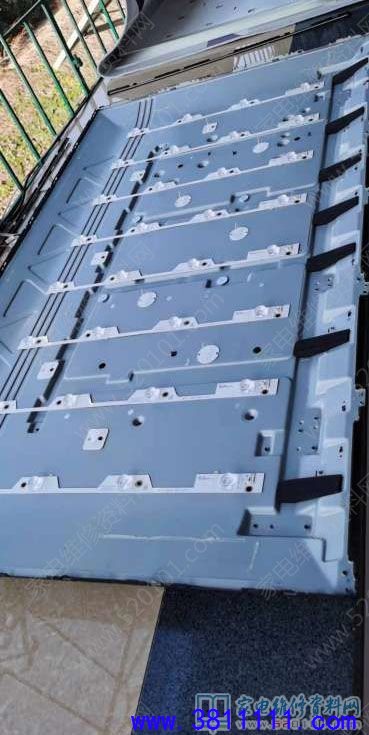

     打开后盖，检查背光部分。该机背光控制集成电路是BD9211F，背光灯条共8条、每条4灯、每灯6.3V，每4条串联成一组，共2组。先检查这两组电压发现一组是77V、另一组是69V，显然不正常。因为4条一组是16灯，每灯6.3V计，应是6.3*16=100.8V才对，拆开屏幕，果然发现有多颗灯击穿不亮，更换全新灯条，试机测得两组电压分别是102V和101V。试机数小时再也没有出现图像消失现象，故障完美修复。
