海尔LED32A950液晶电视灰屏故障维修

维修迷

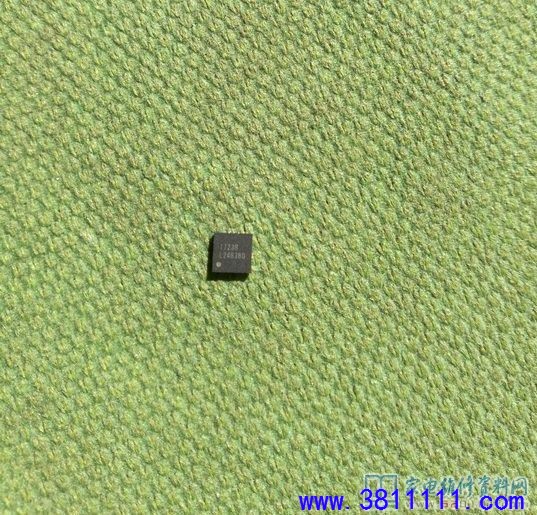

接修一台海尔LED32A950液晶电视，故障表现为开机灰屏，检查上屏电压12V正常，直接测量逻辑板各供电电压，VGF VGL VDDA VREF等都为0，毫无疑问，DC-DC电压输出部份出问题了，此机由P301-30芯片为各部分供电，因为没有找到此芯片的具体资料，而且此芯片的引脚是内凹焊接的，不大好测量，就妄下定论判断P301-30坏。

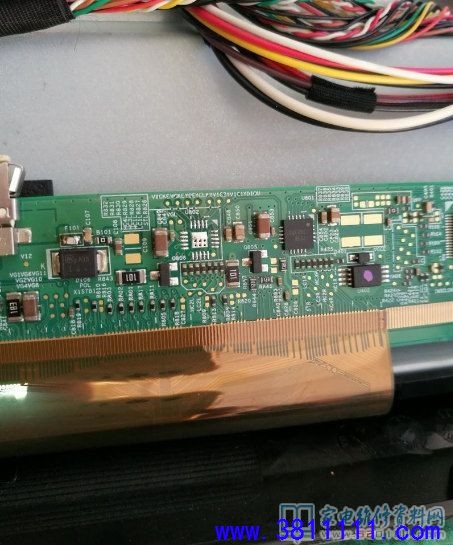

       过了3天，网购新的芯片到货上机，依旧没有电压产生，再换一片还是一样，维修进入死胡同，逻辑板又没有图纸，没有办法用老办法电阻法慢慢测量吧，重点怀疑对象是贴片电容，当检测到C220时，阻值为10欧，拆下检测正常，突然来了灵感，何不用烧机方法试试看，5V电压接在短路的贴片电容上，摸逻辑板上的原件，突然发现有一片芯片U802发热很厉害，赶紧断电，热风枪吹下，然后再一测量，各电源全部正常了，屏幕也正常，至此故障修复。
