海尔液晶采用RTD2674机芯主板接口讲解与关键点电压

维修迷

本文主要讲解海尔RTD2674机芯液晶电视主板的详细技术参数，文中以0090724811板和0090803050板为主来介绍，0090724811和0090803050机芯板通用。

一、机芯实物讲解（以0090724811板为例）

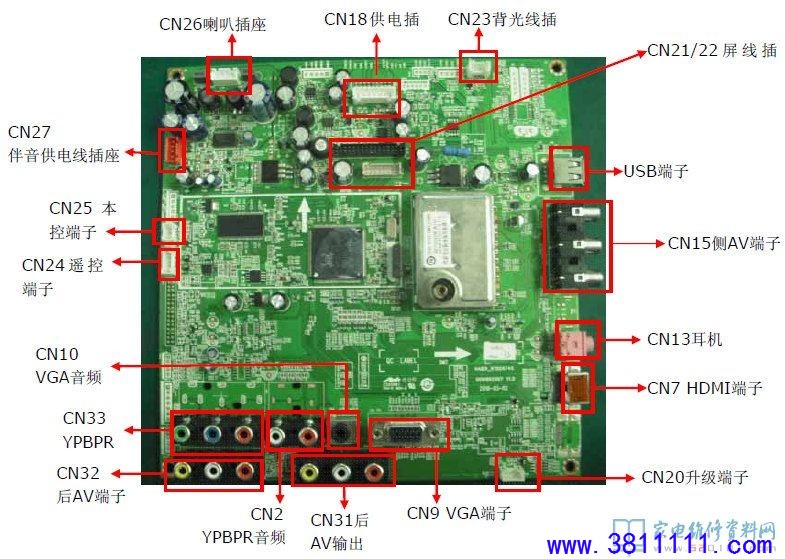

1、接线端口简介

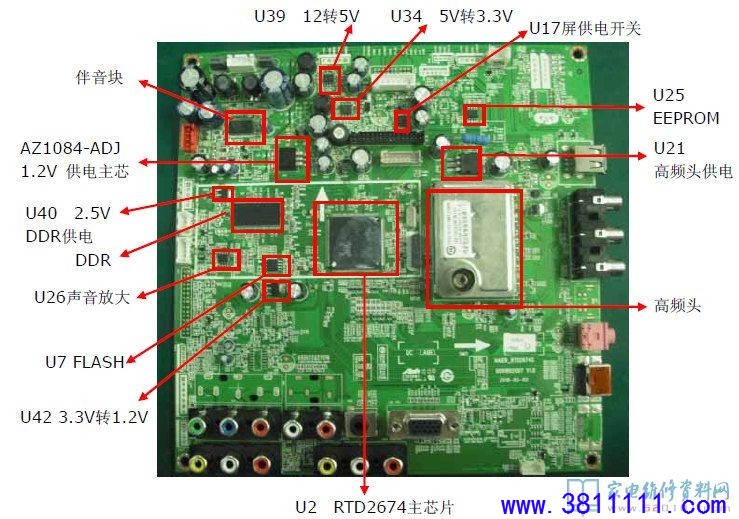

2、机芯板集成电路位置简介

备注：工程机的机芯板和普通用户机的机芯板差异：工程机用的机芯板上有U25 存储器，普通用户机器没有；两种机芯板用的主程序不同，不能通用。普通用户机芯板代换工程机器的时候，可以把U7、U25 和U25 外围电路元件一起拆到普通机芯板上即可。

二、接线端口简介

1、伴音输出端子CN26

引脚功能 参考电压

1    左声道+ 12V

2    左声道- 12V

3    右声道+ 12V

4    右声道- 12V

2、伴音供电端子CN27

引脚	功能	参考电压
1	伴音 24V供电	24V
2	伴音 24V供电	24V
3	地	地
4	地	地

3、本控端子CN25

引脚	功能	参考电压
1	地	地
2	KEY0	3.3V
3	KEY1	3.3V
4	STB5V	5V

4、遥控端子CN24

引脚	功能	参考电压
1	STB5V	5V
2	IR	4.9V
3	LED红灯	4.8V
4	LED蓝灯（未用）	0
5	地	地

5、机芯供电是CN18

引脚	功能	参考电压
1	电源开待机控制信号	2.9V
2	地	0
3	STB5V	5V
4	地	0
5	地	0
6	PWR12V	12V
7	PWR12V	12V

6、背光控制端子CN23

引脚	功能	参考电压
1	调光信号	2.8V-4.8V
2	背光开关信号	3.3V
3	地	地
4	PWR_5V	5V

7、LVDS 端子CN21/CN22

CN21

引脚	名称	说明	通向 RTD2674S管脚	参考电压
1	DGND	接地端		0
2	DGND	接地端		0
3	TEAN	差分数据 A-	69	1.9V
4	TEAP	差分数据 A+	68	0.8V
5	TEBN	差分数据 B-	67	1.9V
6	TEBP	差分数据 B+	66	0.8V

7	DGND	接地端		0
8	DGND	接地端		0
9	TECN	差分数据 C-	65	1.7
10	TECP	差分数据 C+	64	0.9
11	TECKN	差分时钟-	63	1.0
12	TECKP	差分时钟+	62	1.4
13	DGND	接地端		0
14	DGND	接地端		0
15	TEDN	差分数据 D-	61	1.8
16	TEDP	差分数据 D+	60	1.0
17	DGND	接地端		0
18	DGND	接地端		0
19	PENEL_33IO			0
20	PENEL_50IO			0
21	TEEN	差分数据 E-	59	3.2
22	TEEP	差分数据 E+	58	0
23	SDA1_2	I2C数据线		3.2
24	SCL1-2	I2C时钟线		3.2
25	DGND	接地端		0
26	DGND	接地端		0
27	PVDD	屏供电		5V/12V
28	PVDD	屏供电		5V/12V
29	PVDD	屏供电		5V/12V
30	PVDD	屏供电		5V/12V
31	BL_IN	调光信号输入		0
32	BL_OUT	调光信号输出		0

CN22

引脚	名称	说明	通向 RTD2674S管脚	参考电压
1	TOAN	差分数据 A-	56	1.5
2	TOAP	差分数据 A+	55	1.0
3	TOBN	差分数据 B-	54	1.3
4	TOBP	差分数据 B+	53	1.2
5	TOCN	差分数据 C-	52	1.5
6	TOCP	差分数据 C+	51	1.0
7	DGND	接地端		0
8	TOCKP	差分时钟+	49	1.4
9	TOCKN	差分时钟-	50	1.0
10	DGND	接地端		0
11	TODN	差分数据 D-	48	0.9
12	TODP	差分数据 D+	47	1.7
13	TOEN	差分数据 E-	46	3.2
14	TOEP	差分数据 E+	45	0
15	NC
16	NC

8、CN42 感光插座

引脚	说明	电压（V）
1	电源	3.3V
2	时钟线	3.3V
3	数据线	3.3V
4	地	0

三、机芯供电简介

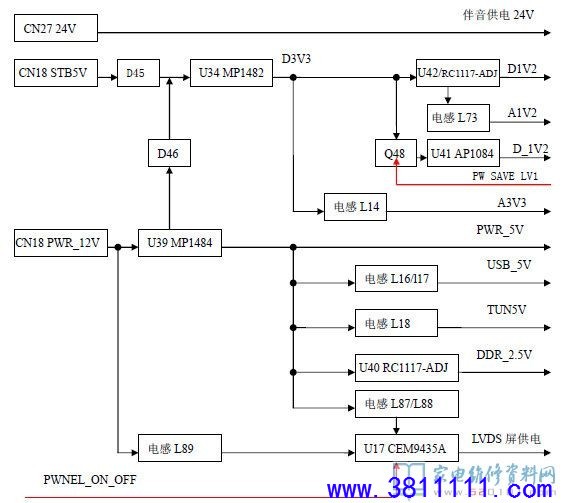

1、RTD2674机芯板供电框图

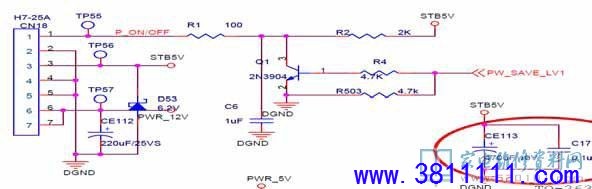

2、待机—开机时的供电
      PWR_12V 和24V 的开关，是由CON18 第1 脚电平的高低（高电平为2.9V，低电平为0V）来控制的。
     当机芯板处于待机（STB)状态时，此时的Q1（C 极 集电极）为0V 低电平。
      当按下遥控或者本控开机键后，此时由U2 第145 脚发出PW_SAVE_LV1 开机指令（待机时为高电平、开机时为低电平 ），此时Q1 的C 极集电极变为高电平，此时电源板的12V、
24V 电源打开供给机芯板。待机时机芯板只有STB5V 及其转化后的电压，没有24V 和12V 及其转化的电压。

3、DC-DC 电压变换简介
       电源板给机芯板提供的电压有以下三个电压值：12V、5V、24V，但是机芯板的正常工作，还需要有3.3V、2.5V 和1.2V，所以为保证机芯板正常工作，必须要有DC-DC 的变换。DC-DC 用到的芯片在2674 机芯板上主要有：AZ1084-ADJ、RC1117-ADJ、MP1482、MP1484。

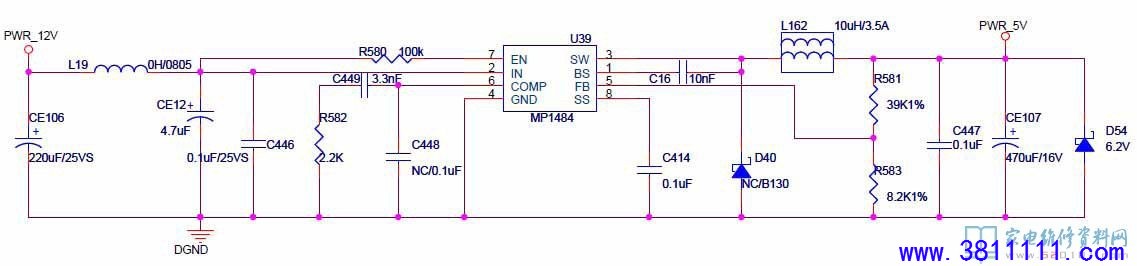

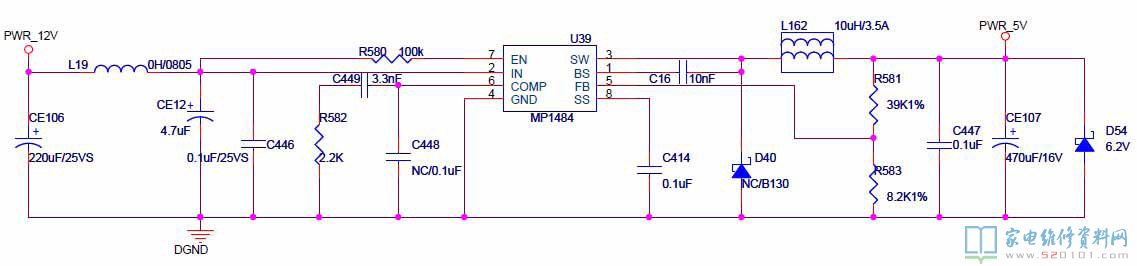

3.1 U39 MP1484 12V 转5V（待机后无电压输出）

       MP1484 的作用是12V 转5V，其中第2 脚是输入脚12V，第3 脚是输出脚5V。PWR_5V 主要作用一是给USB 供电；二是经RC1117-ADJ 转化为2.5 电压给DDR 供电。

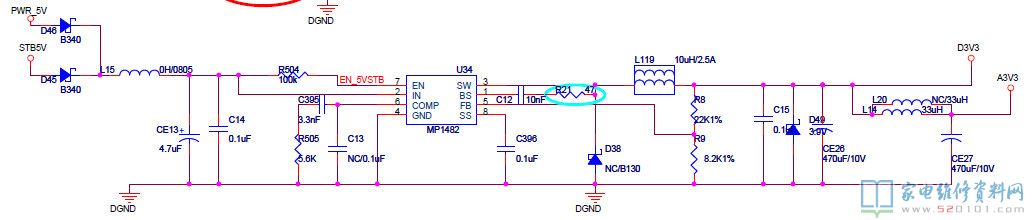

3.2  U34 MP1482 5V 转3.3V（核心供电，一直有输出）

         MP1482 的作用是5V 转3.3V，第2 脚是输入脚5V，第3 脚是输出脚3.3V。D3V3 的作用是经RC1117-ADJ 转化为1.2V，给U7 供电和U2 主芯片供电； A3V3 的作用是给主芯片供电。

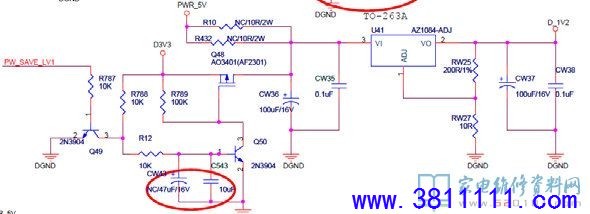

3.3 U41 AZ1084-ADJ 5V 转1.2V（待机时无输出）

AZ1084-ADJ 在2674 机芯板上的作用是5V 转1.2V，第1 脚ADJ 是根据电阻RW25 和RW27的大小比例来调节输出电压，第2 脚是输出脚1.2V，第3 脚是输入脚3.3V。U41 的供电受U2控制，开机后通过Q48 给U41 提供3.3V 供电，D_1V2 的作用是给U2 主芯片供电,在待机的时候因Q48 截止，因此没有1.2V 输出。

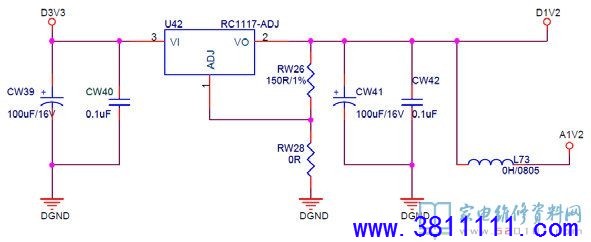

3.4    U42 RC1117-ADJ 3.3V 转1.2V（核心供电，一直有输出）

RC117-ADJ 在2674 机芯板上的作用是3.3V 转1.2V，第1 脚ADJ 是根据电阻RW26 和RW28 的大小比例来调节输出电压，第2 脚是输出脚1.2V，第3 脚是输入脚3.3V。D1V2、A1V2 是给主芯片供电。

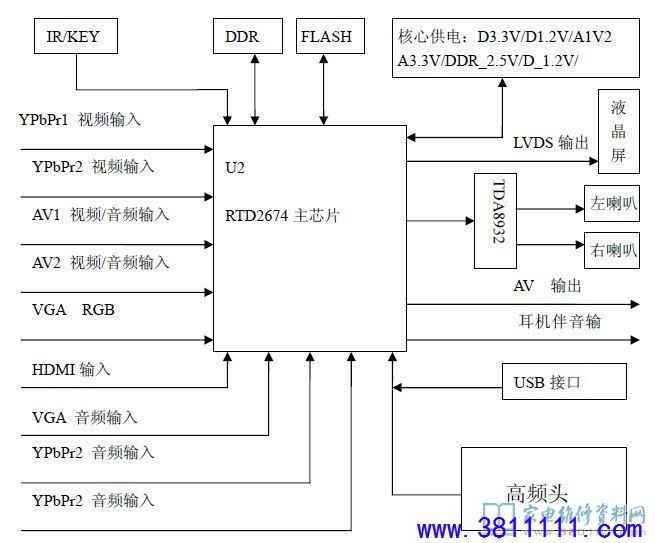

四、RTD2674机芯原理框图

        RTD267S4 机芯板实际的输入、输出端口与下图不同，实际只使用一路YPbP1 输入，两路AV输入，一路AV 输出，一路HDMI 输入，一个USB 接口，具体请以实物为准。

六、关键IC 芯片简介

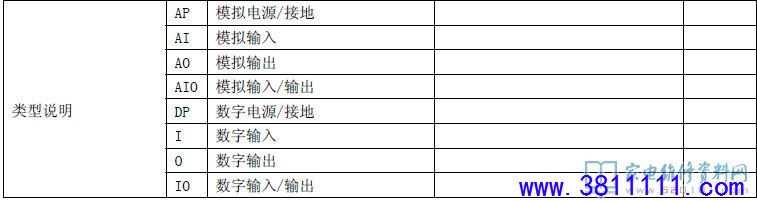

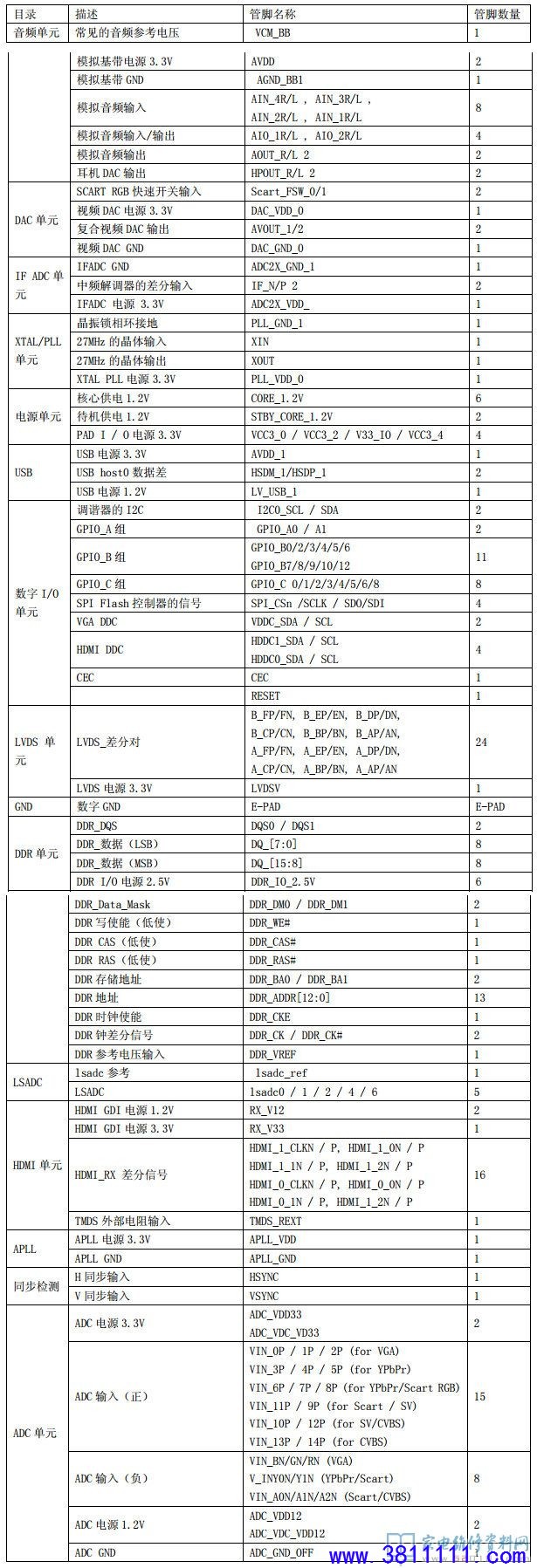

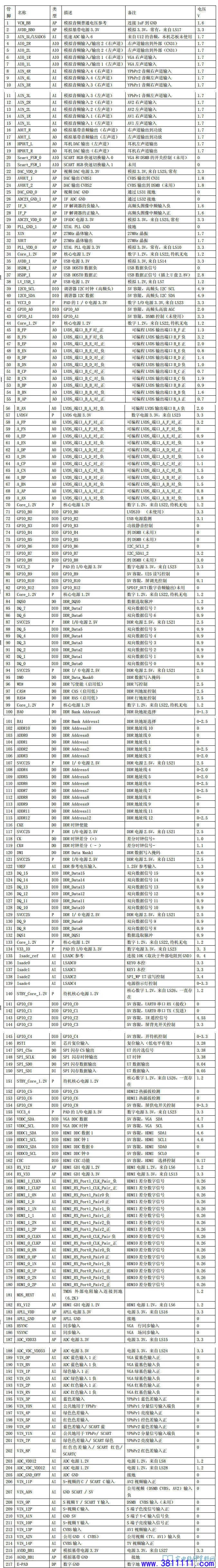

1、RTD2674 主芯片引脚功能表

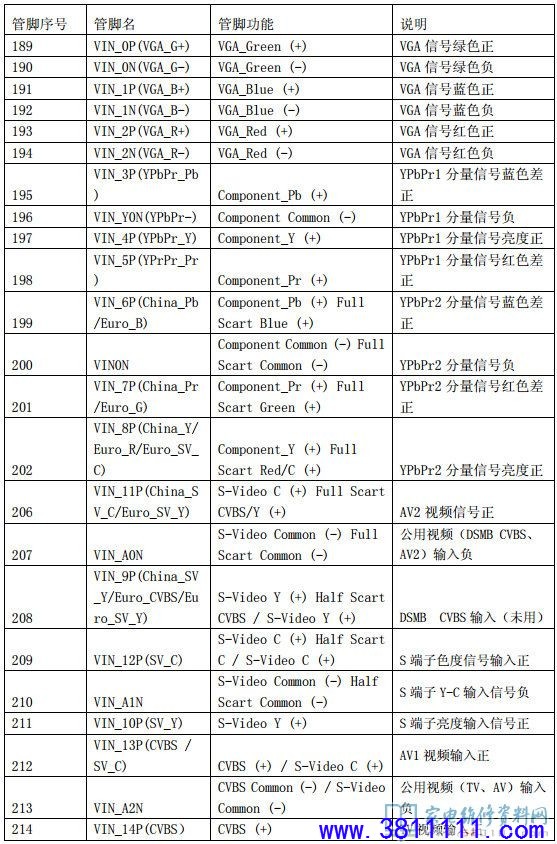

2、RTD2674S 模拟视频信号分配表

3、RTD2674S 引脚分配–引脚数

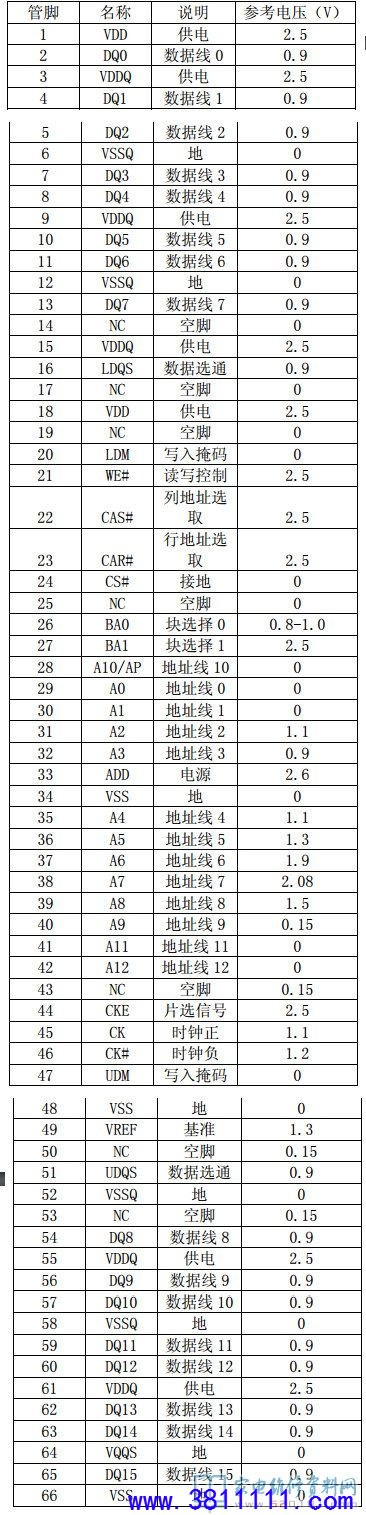

4、US1 DDR H5DU2562GTR-FAC 简介

5、U7 FLASH 存储器 MX25L1605D

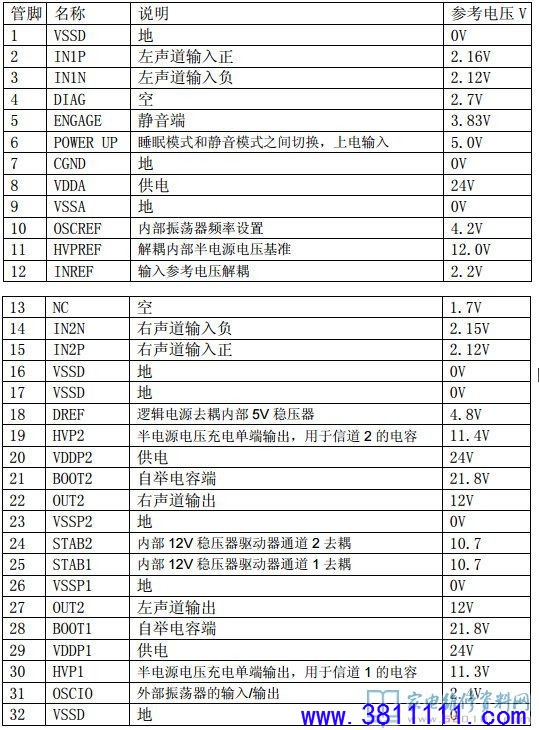

6、U37 伴音功放 TDA8932 实测电压
