海尔液晶RTD2674机芯软件升级方法

维修迷

一、RTD2674机芯主板从USB 端口升级方法

1 程序拷贝
      将要升级的 2674 升级程序，程序名为 flash.img 后，拷贝到 U 盘的根目录，并确保 U盘内无其它.img 文件。（U 盘文件系统 FAT32）
2、升级操作
      将放置好升级程序的 U 盘插入电视机 USB 端口；进入工厂状态，选择 RTD2674 Download项再按“音量+”开始升级；画面出现“Downloading”表示正在升级；机器升级完成后，机器自动断电后重新自动开机。

3、初始化操作
      升级完成后，要进工厂状态确认一下机器升级版本是否正确。然后进入工厂菜单选中“INNT EEPROM”按“右键”键，进行初始化。初始化后，整机自动开机。再把机器开机状态设置为待机，通检机器后，至此升级完成。

4、对于看不到菜单的机芯板进行盲升级操作
       按菜单 8893 进工厂模式，先按一下向下的键，然后再按两次向上的键，即到 2674 升级选项，然后再按一次右键，机器就开始升级了。

二、RTD2674机芯用工具升级方法

       升级工具采用 USB 转 TTL 串口小板，RX、TX 分别交叉连接到机芯板 CN20 插座的 RX 和 TX端，同时接好升级工具和机芯板间的地线。升级工具用之前的 2672 升级小板和 MST 的小板都可以。
端口设置见下图：

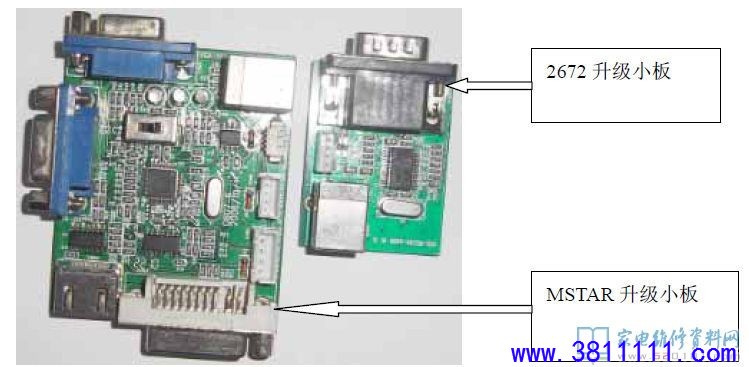

升级工具小板图片：

1、烧录Boot：

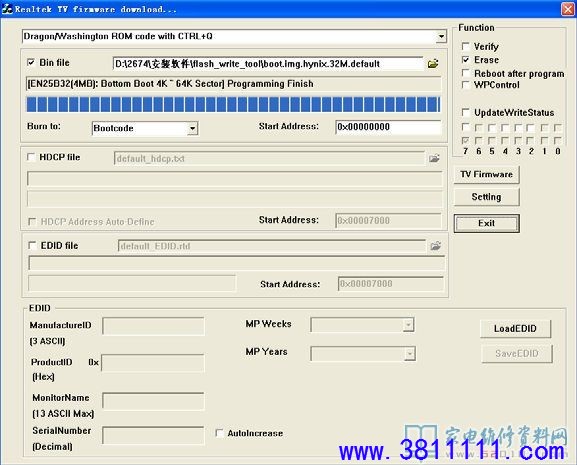

打开工具RTICE_FLASH_ONLY.exe

若出现下图情况

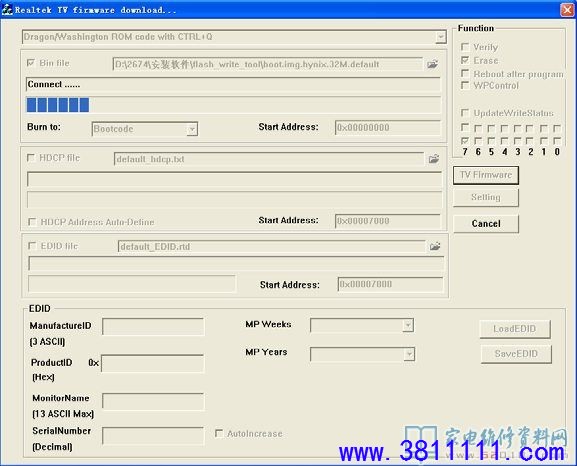

可点确认；在第二行重新load boot.img.hynix.32M.default 后，先将电视机交流断电，点击右侧的TV Firmware 键，出现蓝色进度条的同时给电视交流上电，如下图时交流上电；

出现如下图时烧录Boot 完成；（下图红色框内显示信息，说明电脑和机芯板通信正常）

点击右侧exit 退出

2、烧录flash：

第一步：烧录好Boot 文件后将机器交流断电；
从开始->程序->附件->通讯中打开 超级终端，win7以上系统可能找不到这个，请直接下载 超级终端 程序。

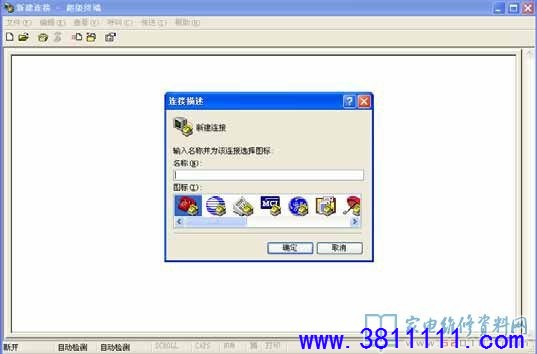

自命名，例如：2672，点击确定出现

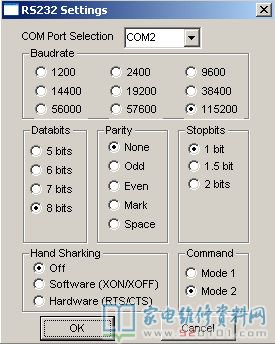

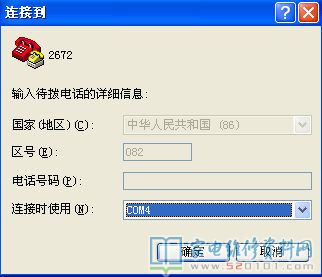

这里的COM 口选择插DEBUG 工具电脑的设备管理器中出现的COM 口；点击确定，出现下图：

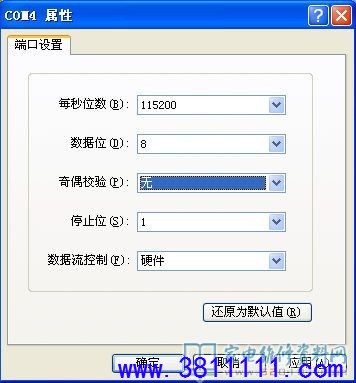

按照上图所示的设置参数，点击确定，即建立超级终端；

第二步：
将所要烧录的flash 放置于U 盘的根目录下并插入机器的USB 口，在超级终端窗口下，此时按长Esc 键的同时给机器交流上电，直至出现

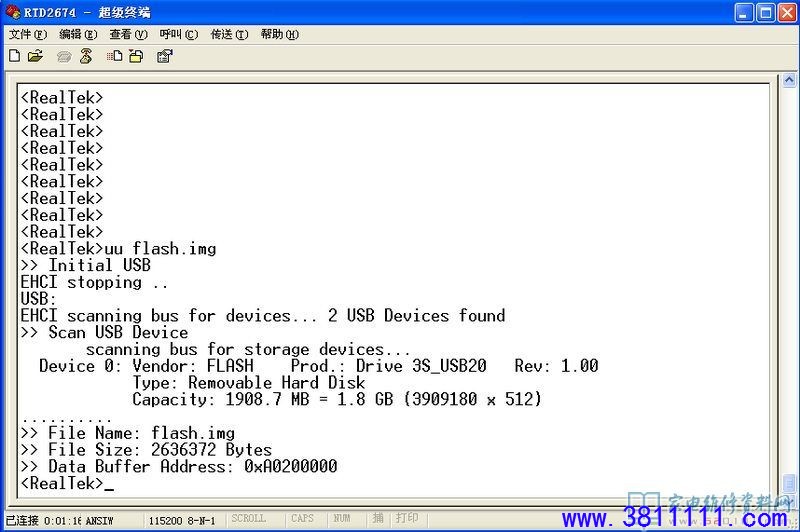

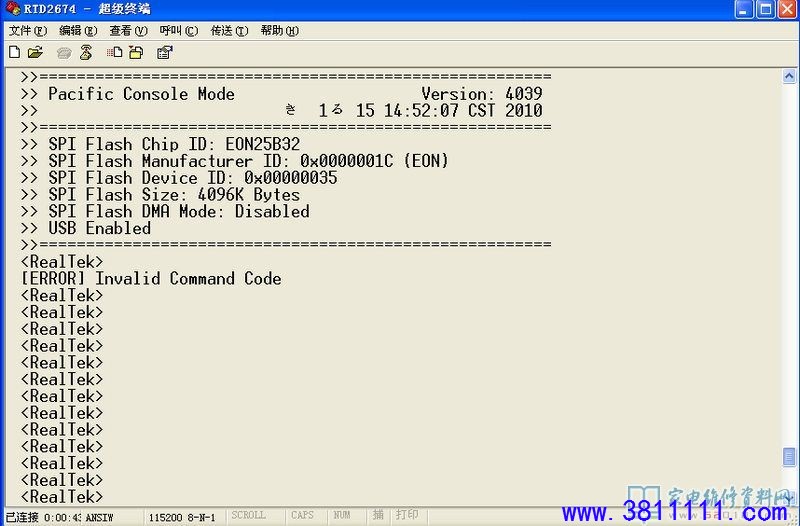

输入uu flash.img，出现：

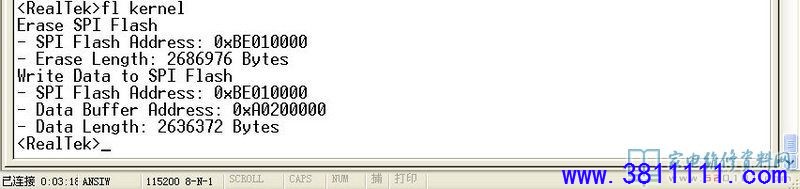

输入fl kernel 出现：

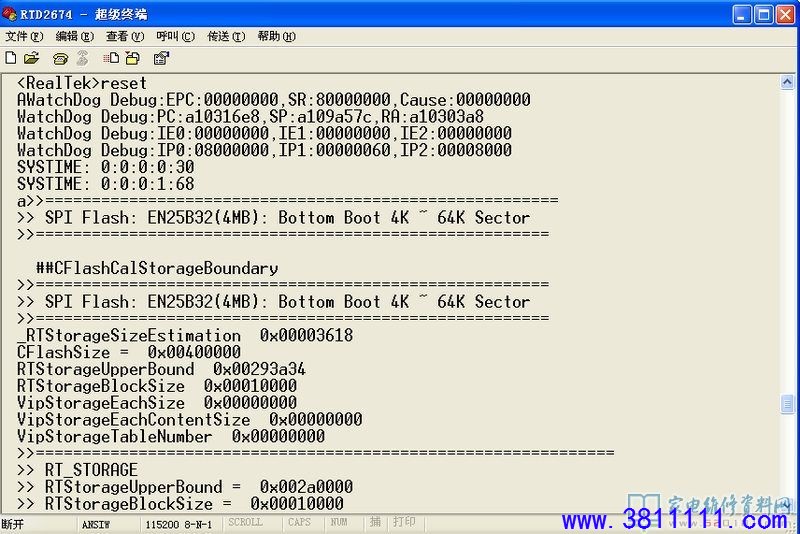

输入 reset 出现：

等等的打印信息后机器就会开机，烧录完成！
