海尔L32F1液晶电视开机后无背光的故障维修

维修迷

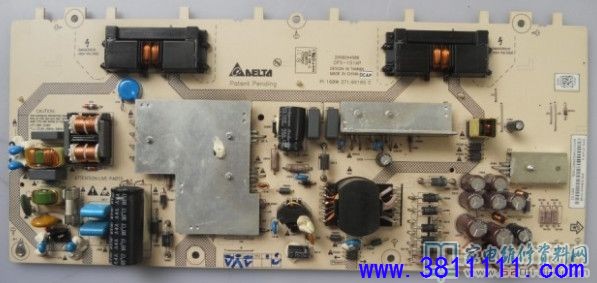

接修一台海尔液晶电视机，型号是L32F1，故障表现为开机后刚出现海尔字符，马上无光。打开后壳，电路板型号DPS-186CP-1。检测电源板输出电压5V正常。按待机键，开机电压、背光开启电压3.7V正常，12V,14V,24V都正常。判断背光电路保护。把数字万用表打在交流600V，黑表笔接地，红表笔靠近背光高压输出端，在开机瞬间发现其中一个输出端电压比其他输出端低很多。估计故障就在这一部分。当测量到这一路的升压变压器时，其一路输出端线圈开路，正常电阻应该是1.4k。换新后故障排除。
