创维液晶8A16机芯电路原理与维修（图）

维修迷

8A16机芯采用Amlogic  AML M6C芯片，在8A13基础上派生而来。主要面向大中尺寸的中端Coocaa TV LED 电视，内置双核的ARMCortex-A9 1GHz CPU, 操作采用天赐3.2系统+ Coo UI  1.1,支持HDMI1.4a, 支持USB2.0功能，支持语音（需手机实现）输入功能。此机芯一般用于创维酷开系列液晶电视中，比较典型的型号有49K1Y、55K1Y等机型。

一、8A16机芯的功能和特点

1、酷开K1Y系列产品搭载天赐3.2操作系统。
2、使用最新悬浮式Coo UI  1.1风格UI界面。
4、内置WIFI、蓝牙。
6、无RF、VGA、CA、重低音功能。
7、整合新版酷开影视大厅（支持影视聚合APK）、酷开游戏大厅V2.1、新版酷开商城2.0，网络视频包括华数、优朋、爱奇艺、电视猫、优酷、PPTV、腾讯视频Dopool互动电视等。

二、8A16机芯系统结构

多路输入：
2路AV信号输入（3合1）
3路HDMI1.4
3路USB2.0
1路网络输入
1路SD卡槽输入
1路输出：
AV信号输出（3合1）

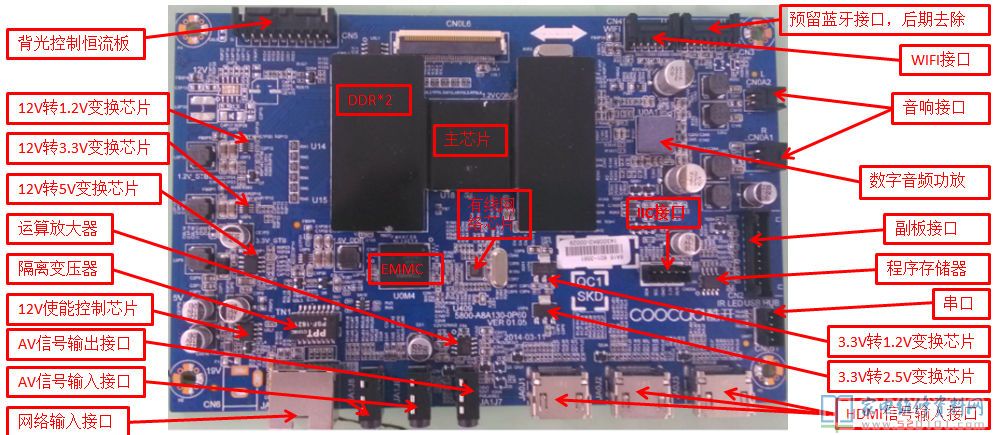

三、8A16机芯单元电路

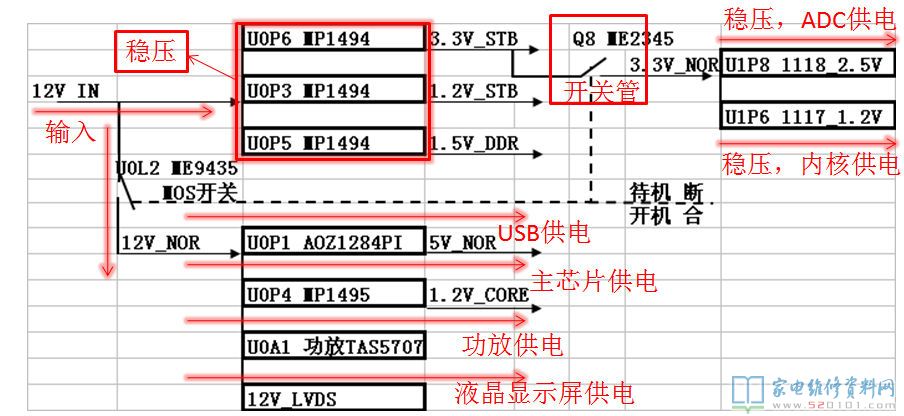

四、8A16机芯供电系统结构

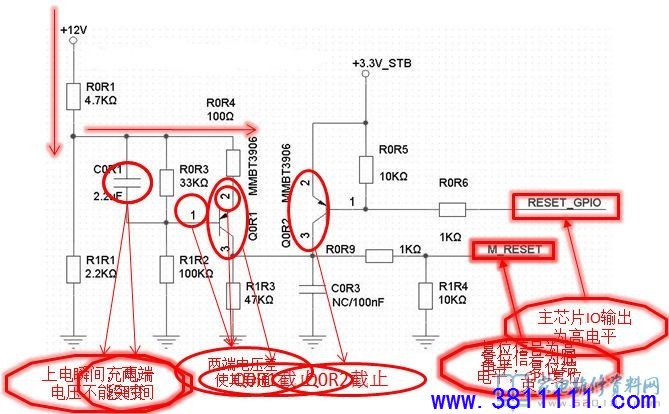

五、8A16机芯的复位电路

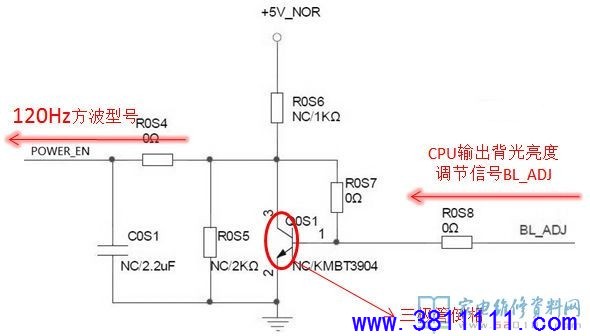

六、8A16机芯背光亮度控制电路

七、8A16机芯的5V供电产生电路

八、8A16机芯的12V使能控制电路

九、8A16机芯的3.3V使能控制电路

十、8A16机芯新下载串口说明

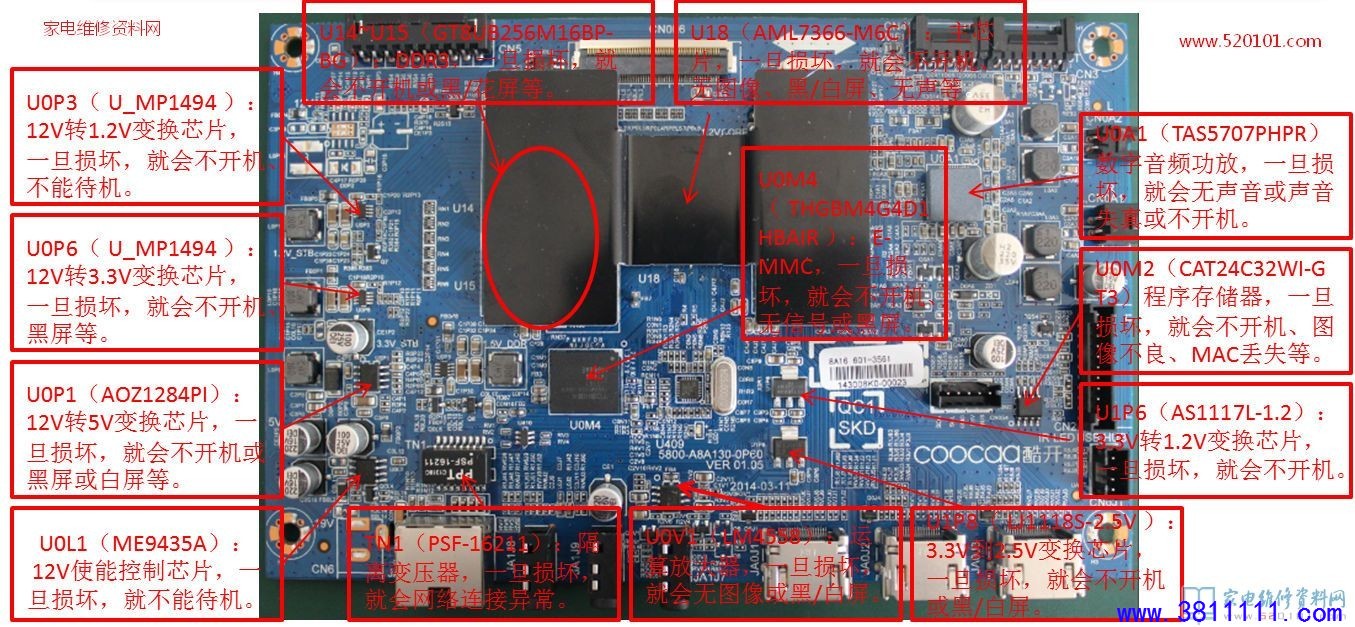

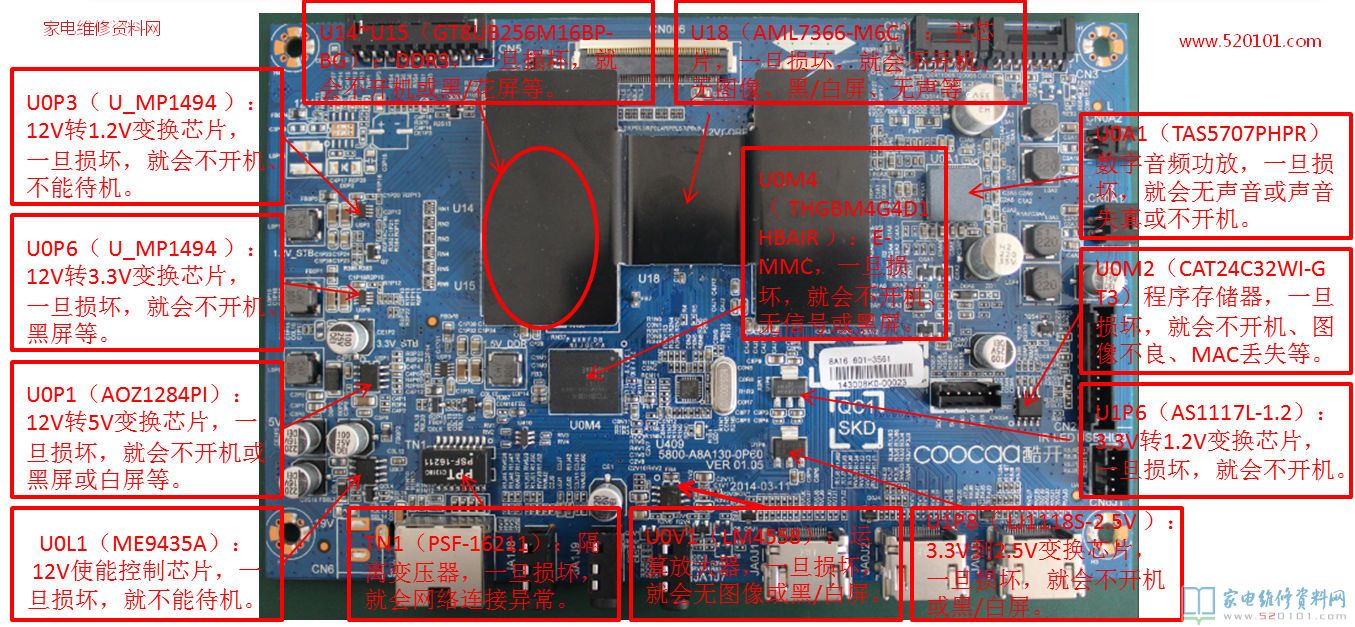

十一、8A16机芯维修图解
