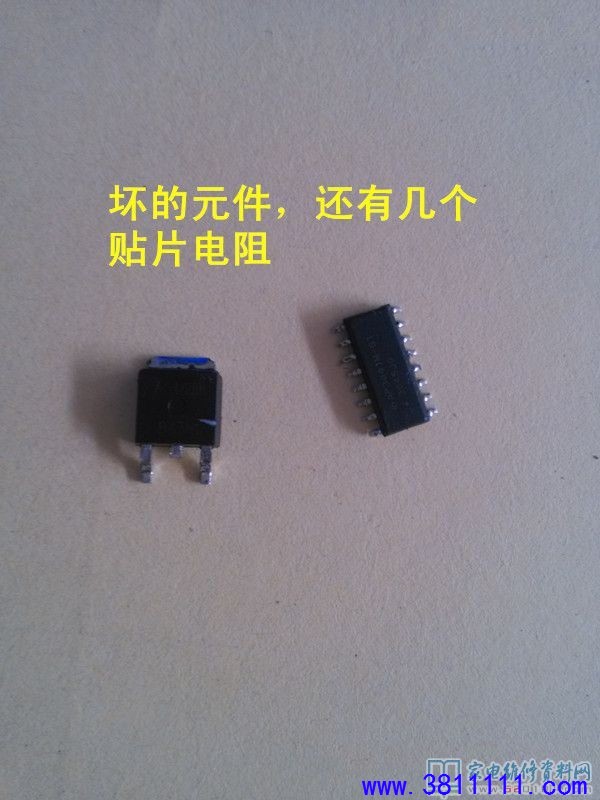

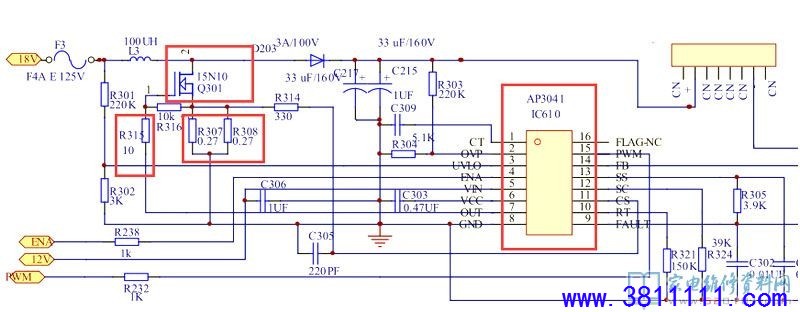

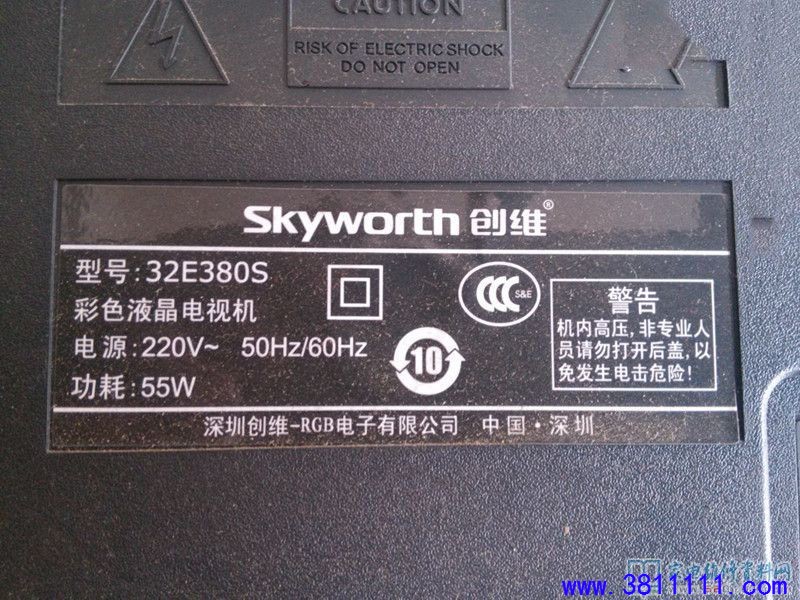

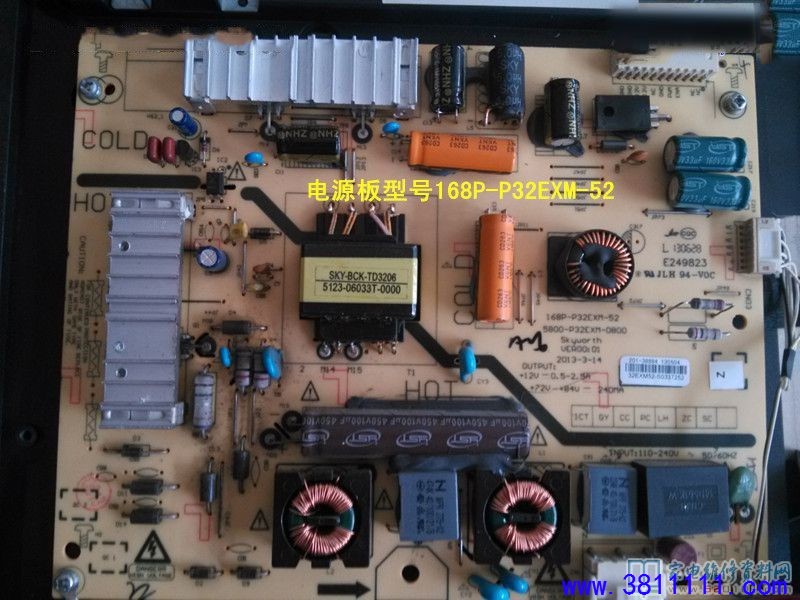

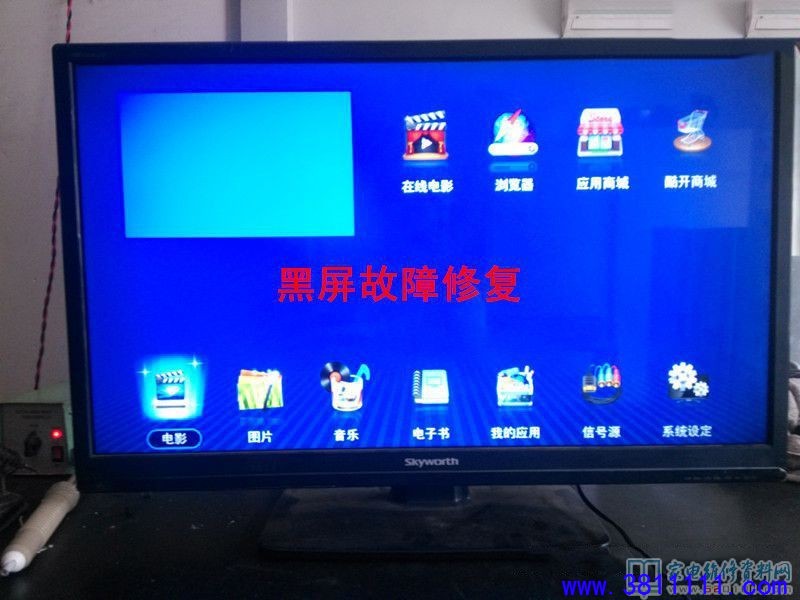

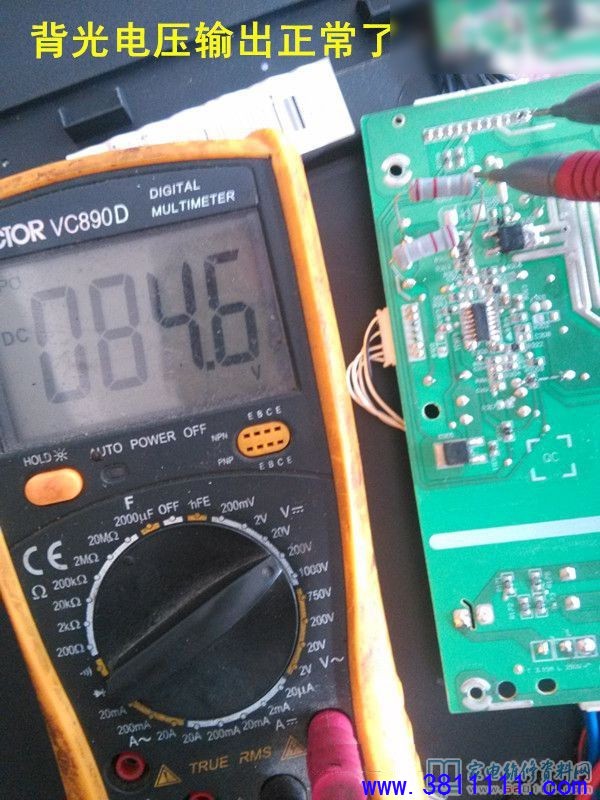

接修一台32寸创维32E380S液晶电视，故障表现为黑屏声音正常，手电筒照射能隐约看到图像。拆机后电源检测略过，重点检测背光电路，测C217，C215两端电压开机后始终26V，没有升压。关机后检查发现，Q301场管击穿，R307，R308，R313（图纸上未标注该电阻）三个0.27欧贴片电阻开路，代换损坏元件后，开机测试还是26V，再仔细检查发现R315开路（图纸标注10欧，实用22欧），更换后开机，故障依旧。继续检查也未发现坏件，怀疑IC610驱动芯片AP3041损坏，正好手里有一块雷击的坏板上有AP3041，拆下来换上开机，背光亮起，故障排除。 附：创维168P-P32EXM-52电源板电路图
|
