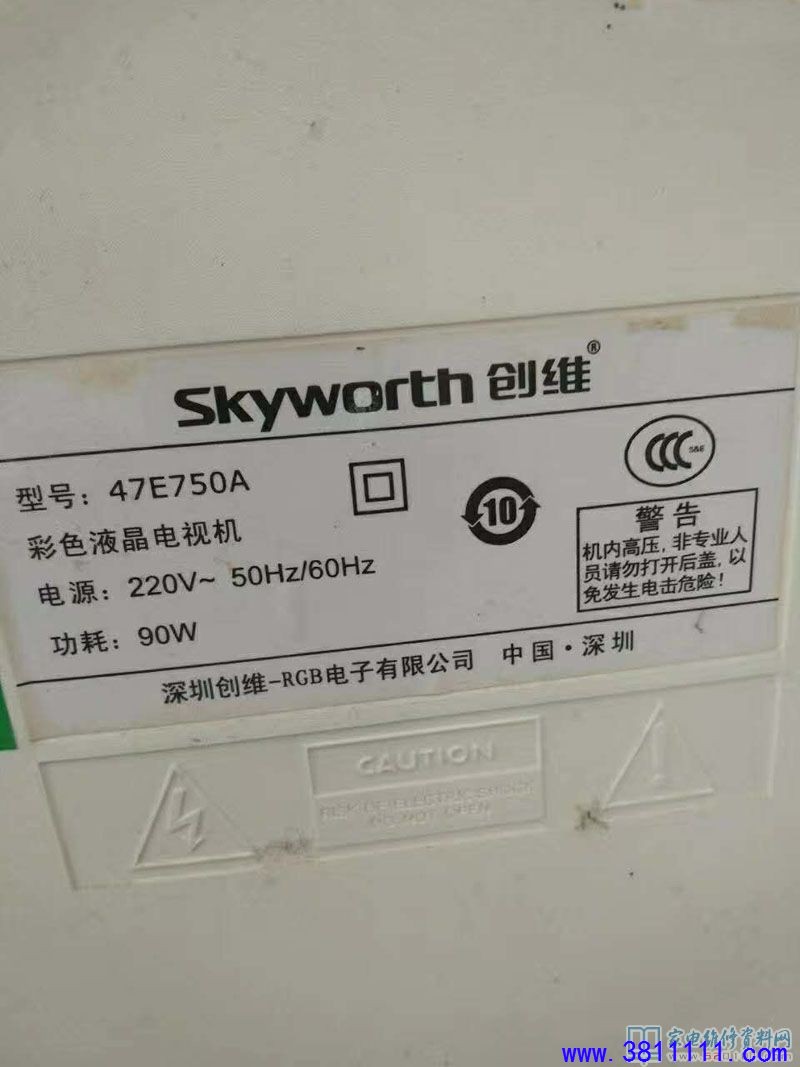

创维47E750A液晶电视无图像灰屏故障维修

维修迷

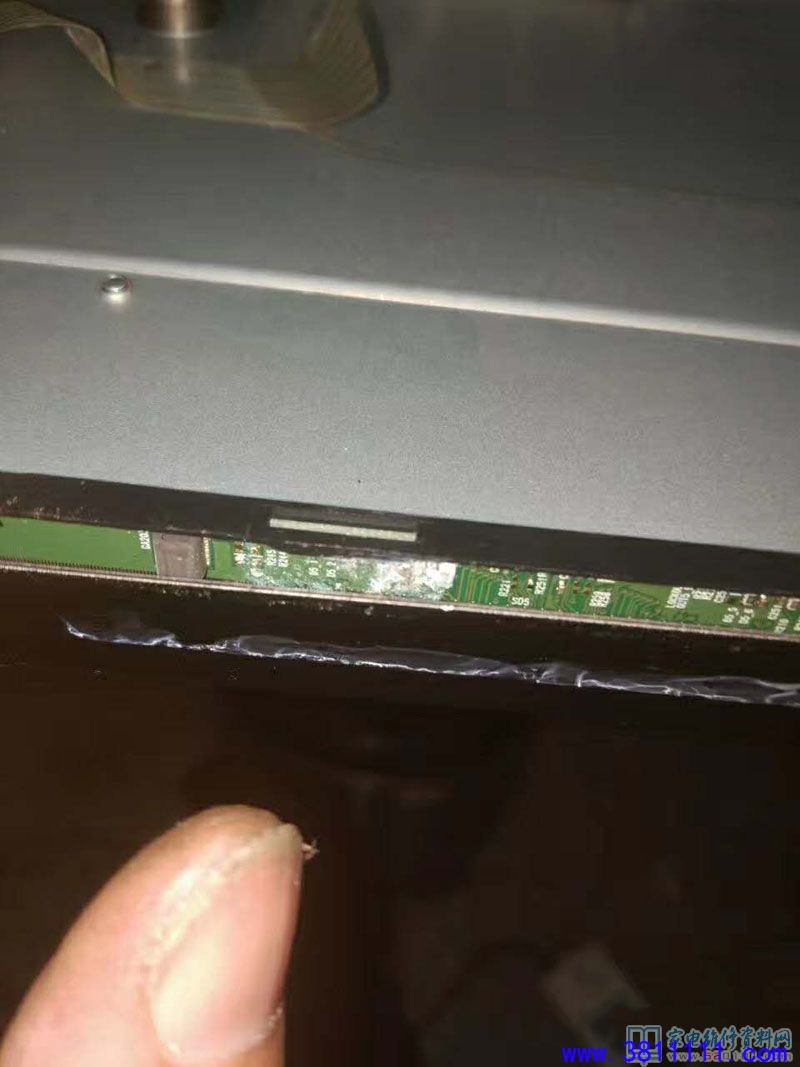

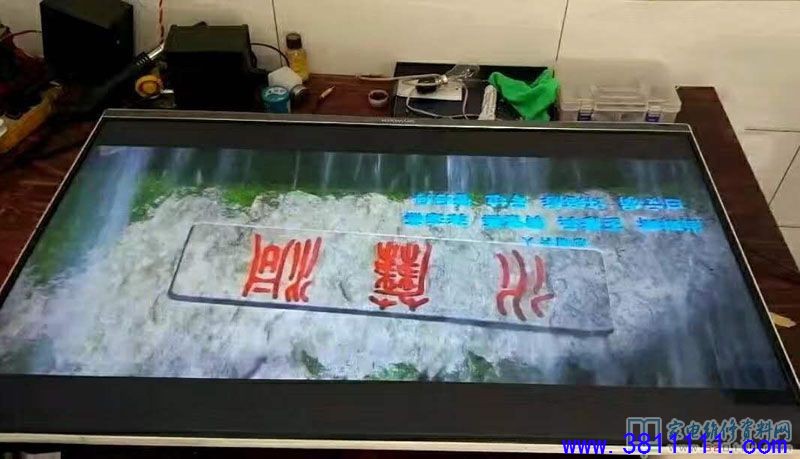

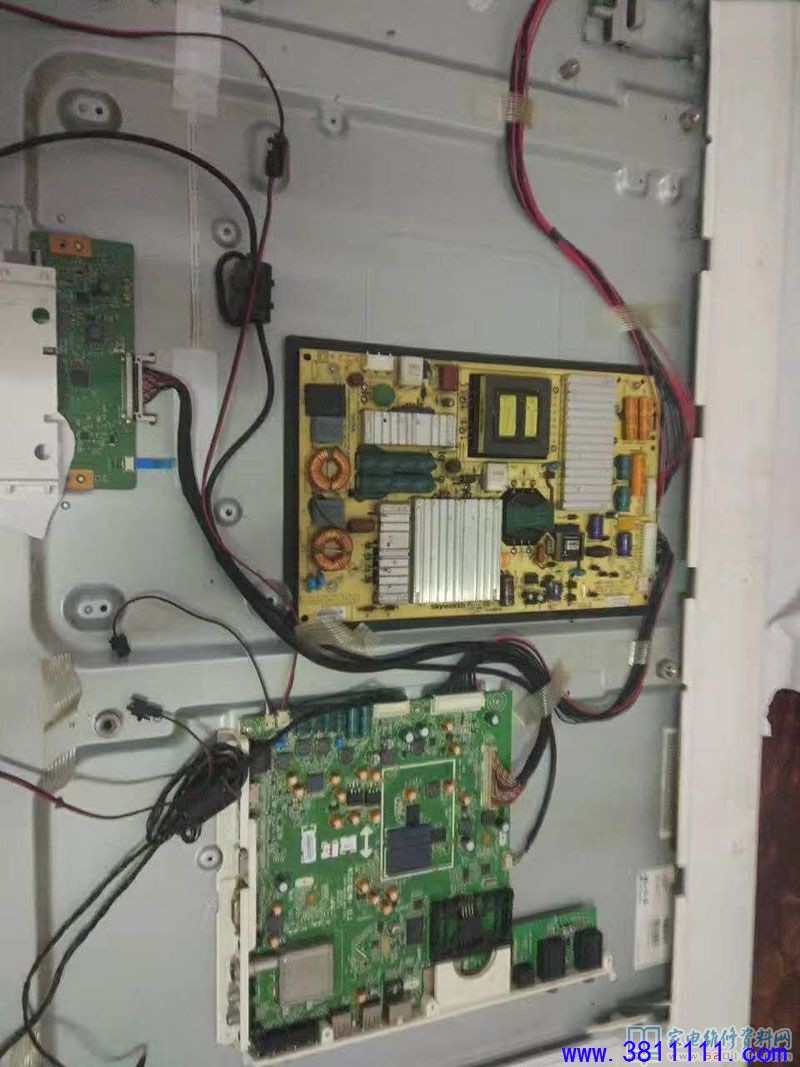

接修一台创维47E750A液晶电视，故障表现为有声有背光无图像，拆开机器检测测屏供电正常，逻辑板vgh电压为0，断开屏右软排时vgh恢复26v，屏能显示图像（但只显示一半）！判断右屏边板vgh有短路现象！拆屏检查右屏边板，发现屏边板严重氧化，清洗板子，发现一滤波电容已短路，从其他废逻辑板取下一vgh滤波电容换上，装机测试，故障排除。这应该是倒装屏的通病。

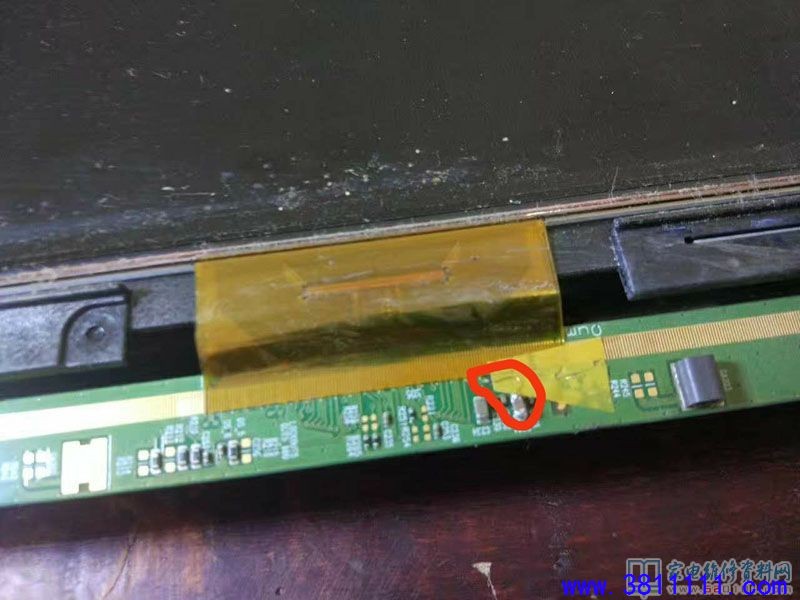

下图红圈中覆铜板都氧化腐掉了，只能飞一短线。
